11 Техническое обслуживание
35
100_0101_mt_0009.fm
Смазка сердечника гибкого вала
Руками равномерно смажьте сердечник гибкого вала тонким слоем специального
смазочного средства (принадлежности).
Монтаж гибкого вала
1. Вращая, полностью вставьте сердечник гибкого вала в защитный шланг.
Благодаря вращению сердечника гибкого вала специальное смазочное средство
равномерно распределяется.
2. Вставьте сердечник гибкого вала в переходник сердечника гибкого вала вибробулавы.
3. Нанесите фиксатор резьбы (принадлежности) на резьбу сое
динительного элемента.
4. Навинтите соединительный элемент на гибкий вал и затяните при помощи трубного или
специального ключа (принадлежности).
5. Проверьте легкость ходя сердечника гибкого вала, вращая его при этом специальным
ключом (принадлежности).

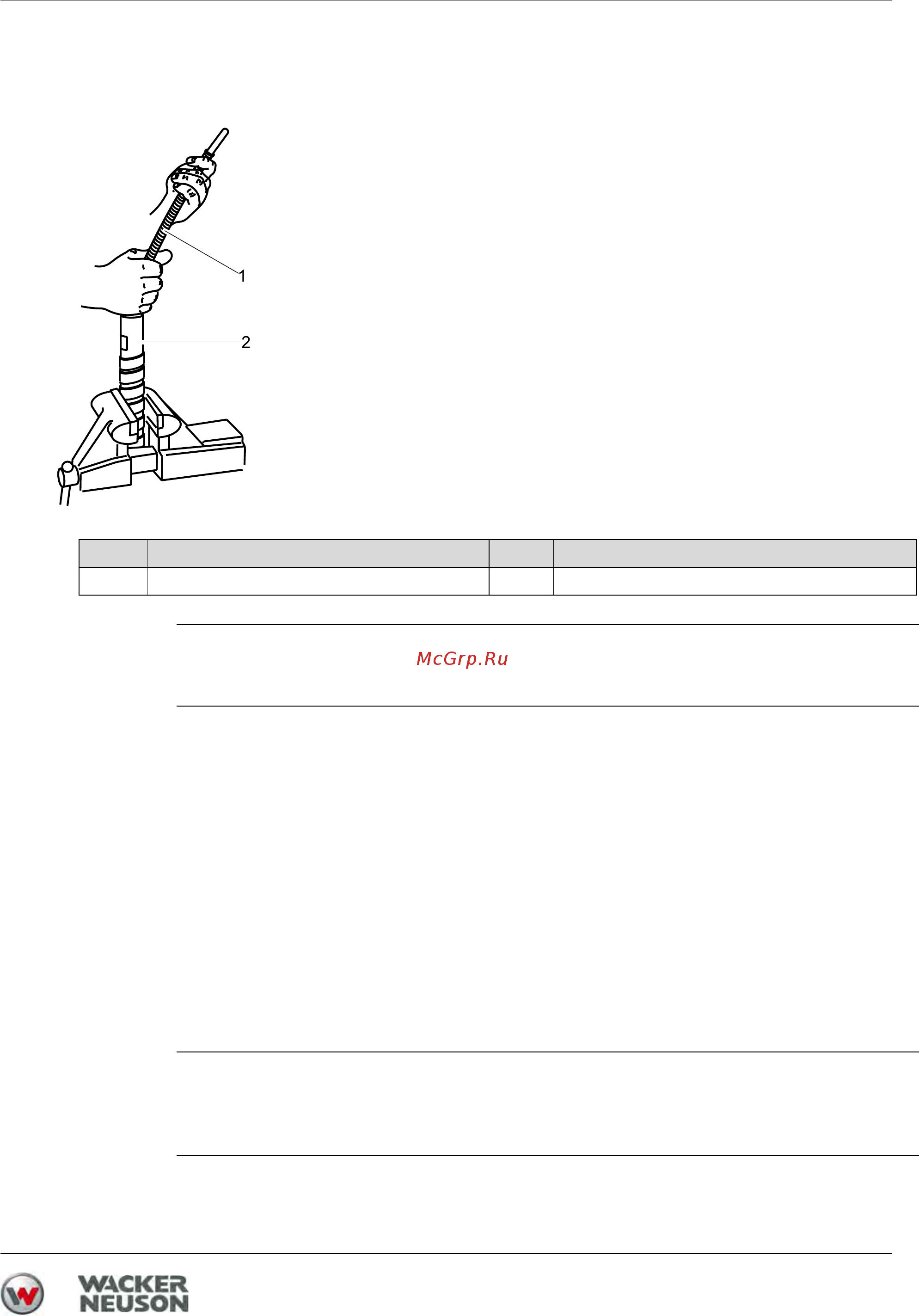

Поз. Обозначение Поз. Обозначение
1 Сердечник гибкого вала 2 Защитный шланг
УКАЗАНИЕ
Если на гибком валу имеются повреждения или следы износа, гибкий вал
необходимо заменить.
УКАЗАНИЕ
Если сердечник гибкого вала новый, следует запустить двигатель привода с
подсоединенным гибким валом (при необходимости также с вибробулавой) на
время ок. 5 минут.
