7 Компоненты и элементы управления
21
100_0101_cp_0011.fm
7 Компоненты и элементы управления
7.1 Компоненты и элементы управления двигателя привода
Т-образная ручка
Т-образная ручка для агрегатов разных типов окрашена в различные цвета, см. главу
Технические характеристики.
При помощи Т-образной ручки открывается быстросъемное соединение, тем самым
обеспечивается быстрая замена и надежное соединение гибкого вала с двигателем привода.
Отверстия для поступления и выхода воздуха
Через элемент воздушного фильтра воздушный поток поступает в корпус д
вигателя привода,
охлаждает электродвигатель и выходит обратно через воздухозаборник. На рисунке
воздушный поток отмечен стрелкой.
7.2 Компоненты HMS
В зависимости от условий использования вы можете комбинировать данные компоненты в
различных исполнениях.
Информацию о комплектации HMS можно найти в главе Допустимые комбинации.

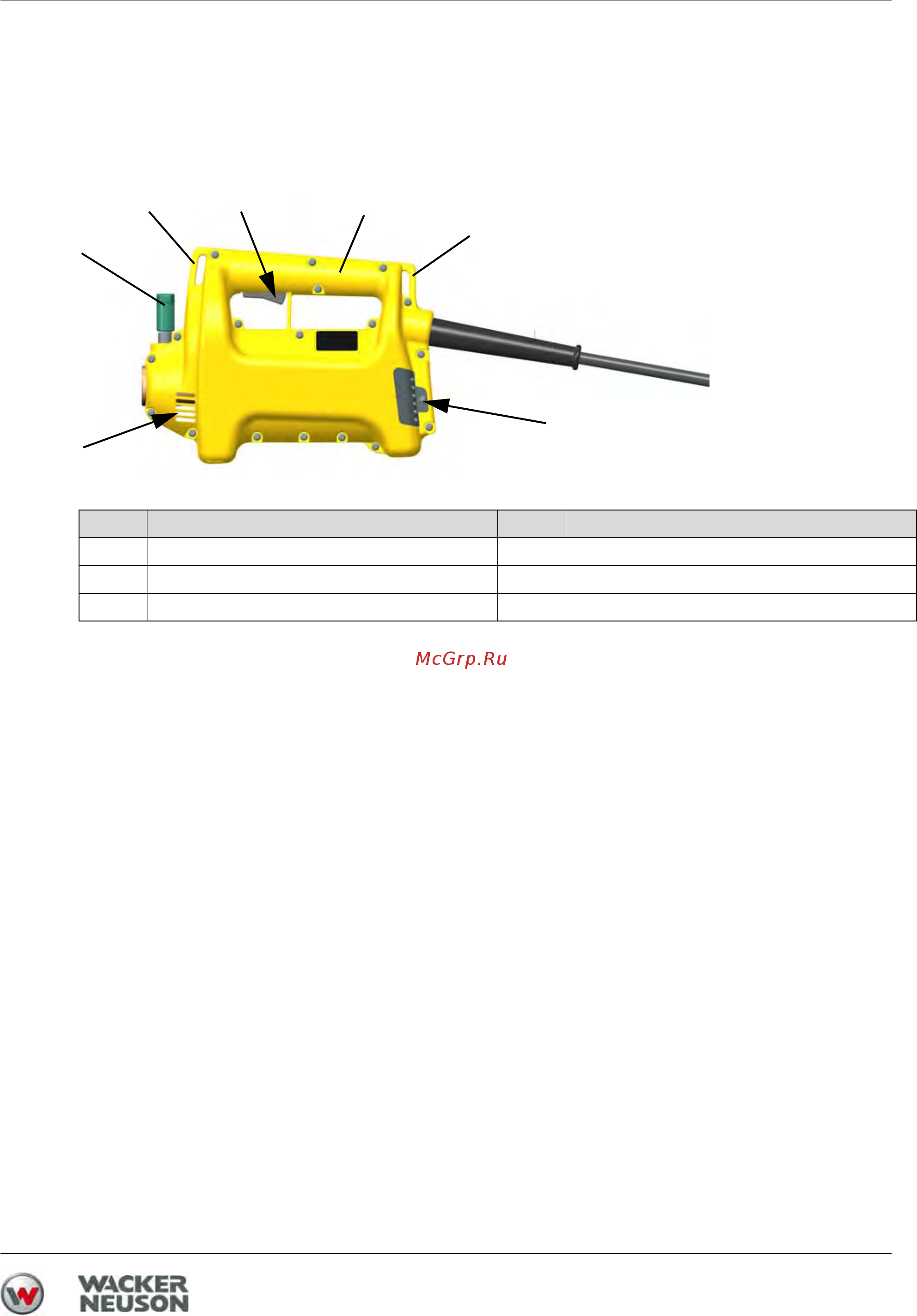

Поз. Обозначение Поз. Обозначение
1 Выключатель 4 Воздуховыпускное отверстие
2 Рукоятка 5 Т-образная ручка
3 Входное отверстие для воздуха 6 Проушины для плечевого ремня
6
6
3
4
5
1
2
