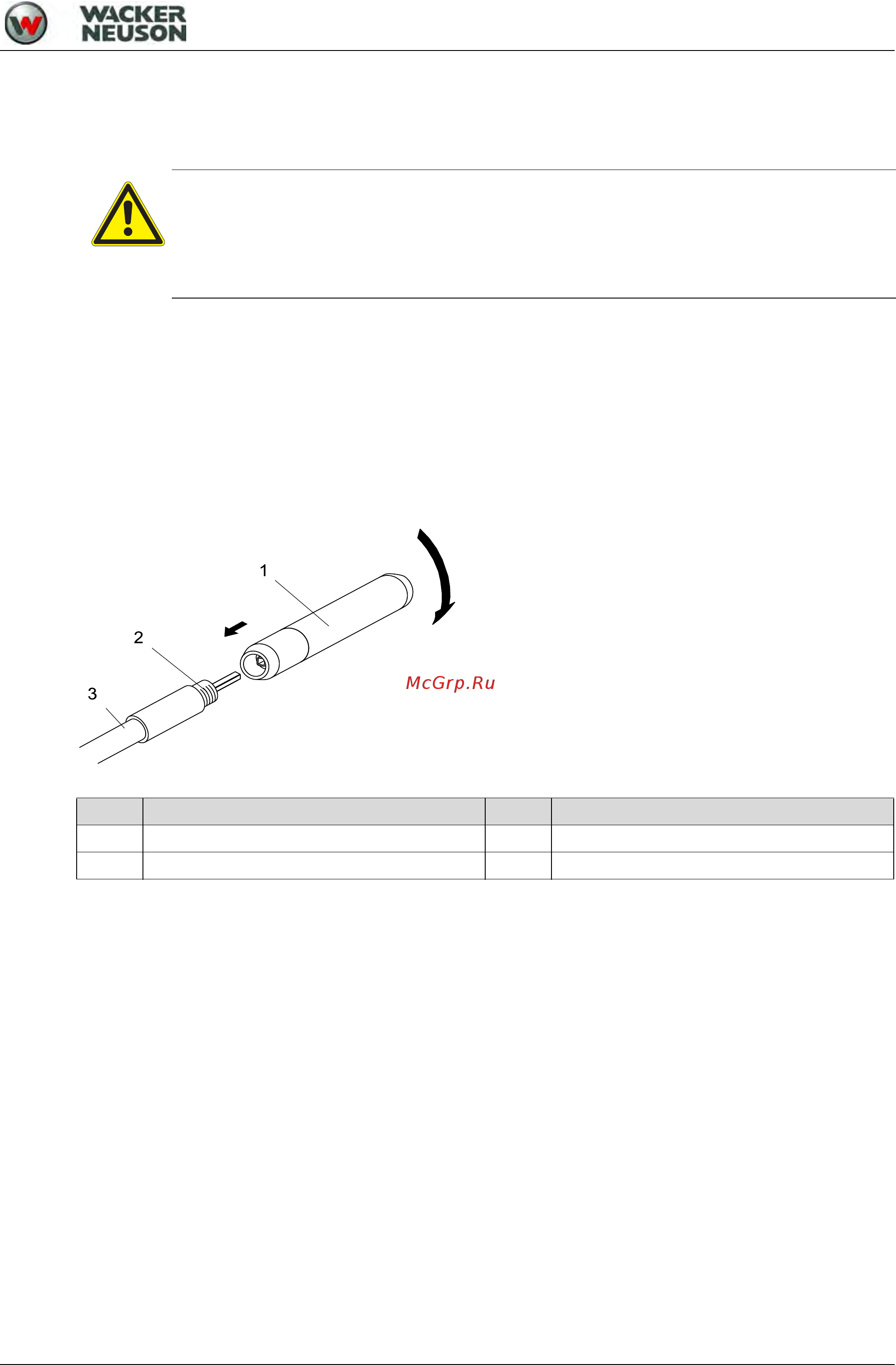

![Wacker Neuson М 1500 [24/50] Предварительный монтаж вибробулавы](/views2/1638663/page24/bg18.png)
9 Монтаж HMS
100_0101_is_0003.fm 24
9 Монтаж HMS
9.1 Предварительный монтаж вибробулавы
Работы в мастерской
Выполняйте все работы по техническому обслуживанию в мастерской на верстаке.
Преимущества:
защита агрегата от грязи на стройплощадке;
ровная и чистая рабочая поверхность облегчает работу;
небольшие детали видны лучше и их не так легко потерять.
Привинчивание вибробулавы к гибкому валу
1. Зажмите гибкий вал в тисках, используя призматические вставки.
2. Нанесите фиксатор резьбы на резьбу гибкого вала.
3. Наденьте вибробулаву резьбой на гибкий вал, при этом вставьте сердечник гибкого вала в
переходник сердечника гибкого вала вибробулавы.
4. Навинтите вибробулаву на гибкий ва
л (внимание, левая резьба!) и затяните при помощи
трубный ключа.
5. Оставьте фиксатор резьбы для затвердевания на 24 часа.
ПРЕДУПРЕЖДЕНИЕ
Вращающиеся детали.
Возможны травмы рук.
Выключить двигатель привода.
Отсоединить гибкий вал от двигателя привода.
Поз. Обозначение Поз. Обозначение
1 Вибробулава 3 Гибкий вал
2 Резьба
