9 Монтаж HMS
25
100_0101_is_0003.fm

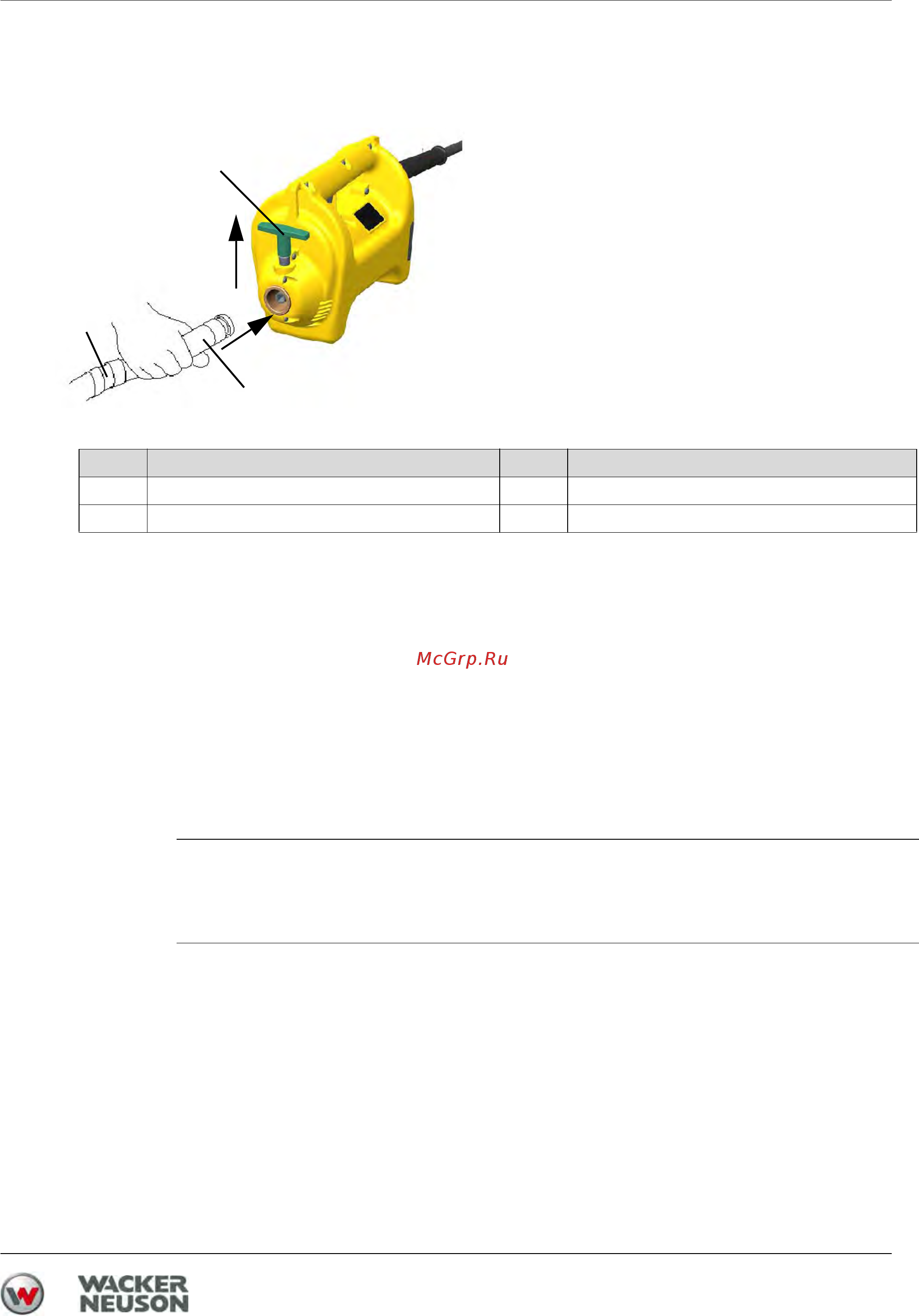

Присоединение гибкого вала к двигателю привода
1. Выключите двигатель привода при помощи выключателя.
2. Извлеките штекер из розетки.
3. Поставьте двигатель привода на землю.
4. Потяните Т-образную ручку вверх.
5. Вставьте соединительный элемент гибкого вала в быстросъемное соединение двигателя
привода, следите за упором. При этом сердечник гибкого вала фиксируется в переходнике
сердечника гибкого ва
ла двигателя привода.
6. Отпустите Т-образную ручку.
7. Поворачивайте гибкий вал до тех пор, пока быстросъемное соединение не зафиксируется.
8. Потяните за гибкий вал, чтобы проверить, полностью ли зафиксировалось быстросъемное
соединение.
Поз. Обозначение Поз. Обозначение
1 Гибкий вал 3 Т-образная ручка
2 Соединительный элемент
УКАЗАНИЕ
Если сердечник гибкого вала новый, следует запустить двигатель привода с
подсоединенным гибким валом (при необходимости также с вибробулавой) на
время ок. 5 минут.
1
2
3
