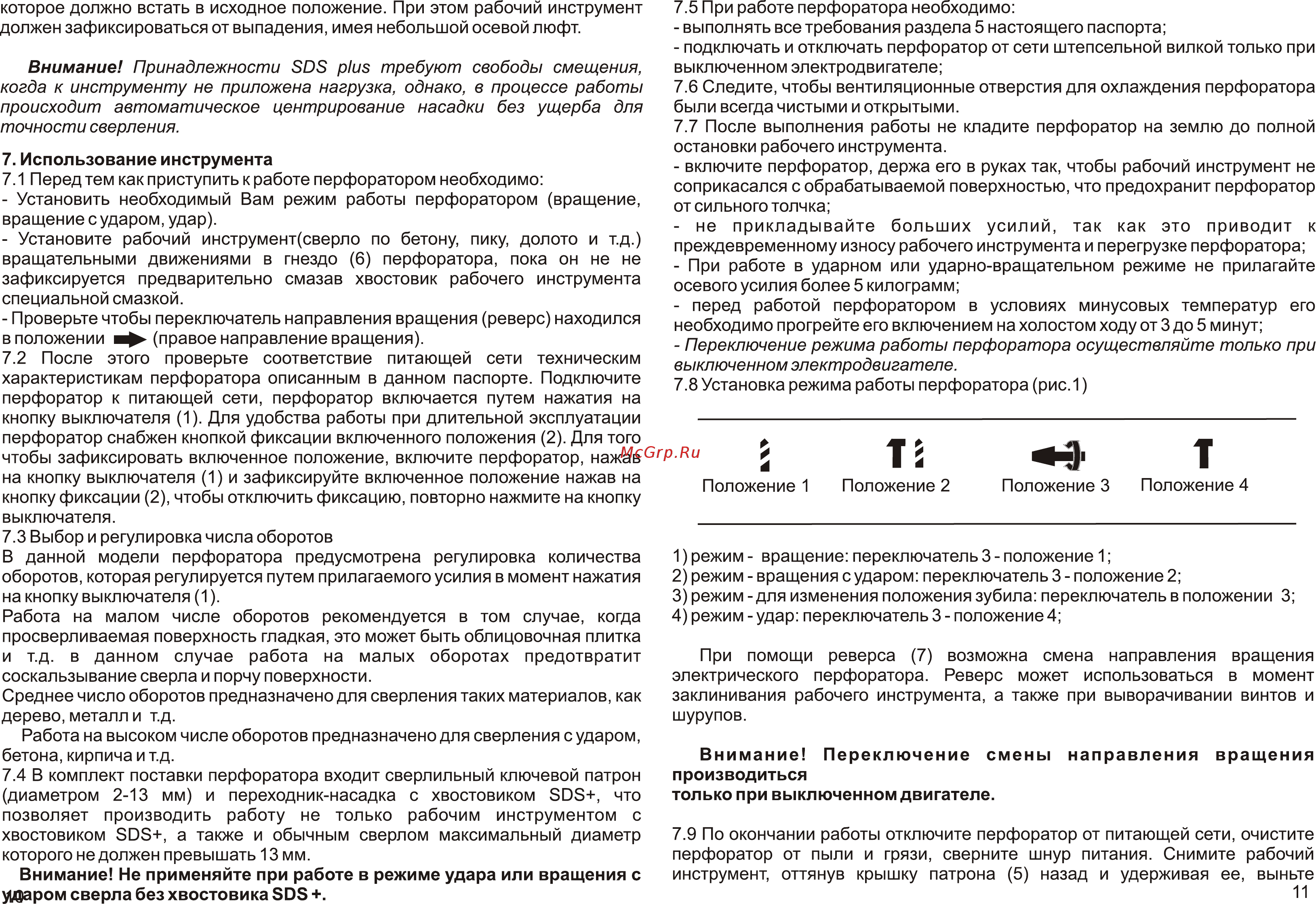

которое должно встать в исходное положение При этом рабочий инструмент должен зафиксироваться от выпадения имея небольшой осевой люфт Внимание Принадлежности SDS plus требуют свободы смещения когда к инструменту не приложена нагрузка однако в процессе работы происходит автоматическое центрирование насадки без ущерба для точности сверления 7 Использование инструмента 7 1 Перед тем как приступить к работе перфоратором необходимо Установить необходимый Вам режим работы перфоратором вращение вращение с ударом удар Установите рабочий инструмент сверло по бетону пику долото и т д вращательными движениями в гнездо 6 перфоратора пока он не не зафиксируется предварительно смазав хвостовик рабочего инструмента специальной смазкой Проверьте чтобы переключатель направления вращения реверс находился в положении правое направление вращения 7 2 После этого проверьте соответствие питающей сети техническим характеристикам перфоратора описанным в данном паспорте Подключите перфоратор к питающей сети перфоратор включается путем нажатия на кнопку выключателя 1 Для удобства работы при длительной эксплуатации перфоратор снабжен кнопкой фиксации включенного положения 2 Для того чтобы зафиксировать включенное положение включите перфоратор нажав на кнопку выключателя 1 и зафиксируйте включенное положение нажав на кнопку фиксации 2 чтобы отключить фиксацию повторно нажмите на кнопку выключателя 7 3 Выбор и регулировка числа оборотов В данной модели перфоратора предусмотрена регулировка количества оборотов которая регулируется путем прилагаемого усилия в момент нажатия на кнопку выключателя 1 Работа на малом числе оборотов рекомендуется в том случае когда просверливаемая поверхность гладкая это может быть облицовочная плитка и т д в данном случае работа на малых оборотах предотвратит соскальзывание сверла и порчу поверхности Среднее число оборотов предназначено для сверления таких материалов как дерево металл и т д Работа на высоком числе оборотов предназначено для сверления с ударом бетона кирпича и т д 7 4 В комплект поставки перфоратора входит сверлильный ключевой патрон диаметром 2 13 мм и переходник насадка с хвостовиком SDS что позволяет производить работу не только рабочим инструментом с хвостовиком SDS а также и обычным сверлом максимальный диаметр которого не должен превышать 13 мм Внимание Не применяйте при работе в режиме удара или вращения с ударом сверла без хвостовика SDS 7 5 При работе перфоратора необходимо выполнять все требования раздела 5 настоящего паспорта подключать и отключать перфоратор от сети штепсельной вилкой только при выключенном электродвигателе 7 6 Следите чтобы вентиляционные отверстия для охлаждения перфоратора были всегда чистыми и открытыми 7 7 После выполнения работы не кладите перфоратор на землю до полной остановки рабочего инструмента включите перфоратор держа его в руках так чтобы рабочий инструмент не соприкасался с обрабатываемой поверхностью что предохранит перфоратор от сильного толчка не прикладывайте больших усилий так как это приводит к преждевременному износу рабочего инструмента и перегрузке перфоратора При работе в ударном или ударно вращательном режиме не прилагайте осевого усилия более 5 килограмм перед работой перфоратором в условиях минусовых температур его необходимо прогрейте его включением на холостом ходу от 3 до 5 минут Переключение режима работы перфоратора осуществляйте только при выключенном электродвигателе 7 8 Установка режима работы перфоратора рис 1 Положение 1 Положение 2 Положение 3 Положение 4 1 режим вращение переключатель 3 положение 1 2 режим вращения с ударом переключатель 3 положение 2 3 режим для изменения положения зубила переключатель в положении 3 4 режим удар переключатель 3 положение 4 При помощи реверса 7 возможна смена направления вращения электрического перфоратора Реверс может использоваться в момент заклинивания рабочего инструмента а также при выворачивании винтов и шурупов Внимание Переключение производиться только при выключенном двигателе смены направления вращения 7 9 По окончании работы отключите перфоратор от питающей сети очистите перфоратор от пыли и грязи сверните шнур питания Снимите рабочий инструмент оттянув крышку патрона 5 назад и удерживая ее выньте 11
