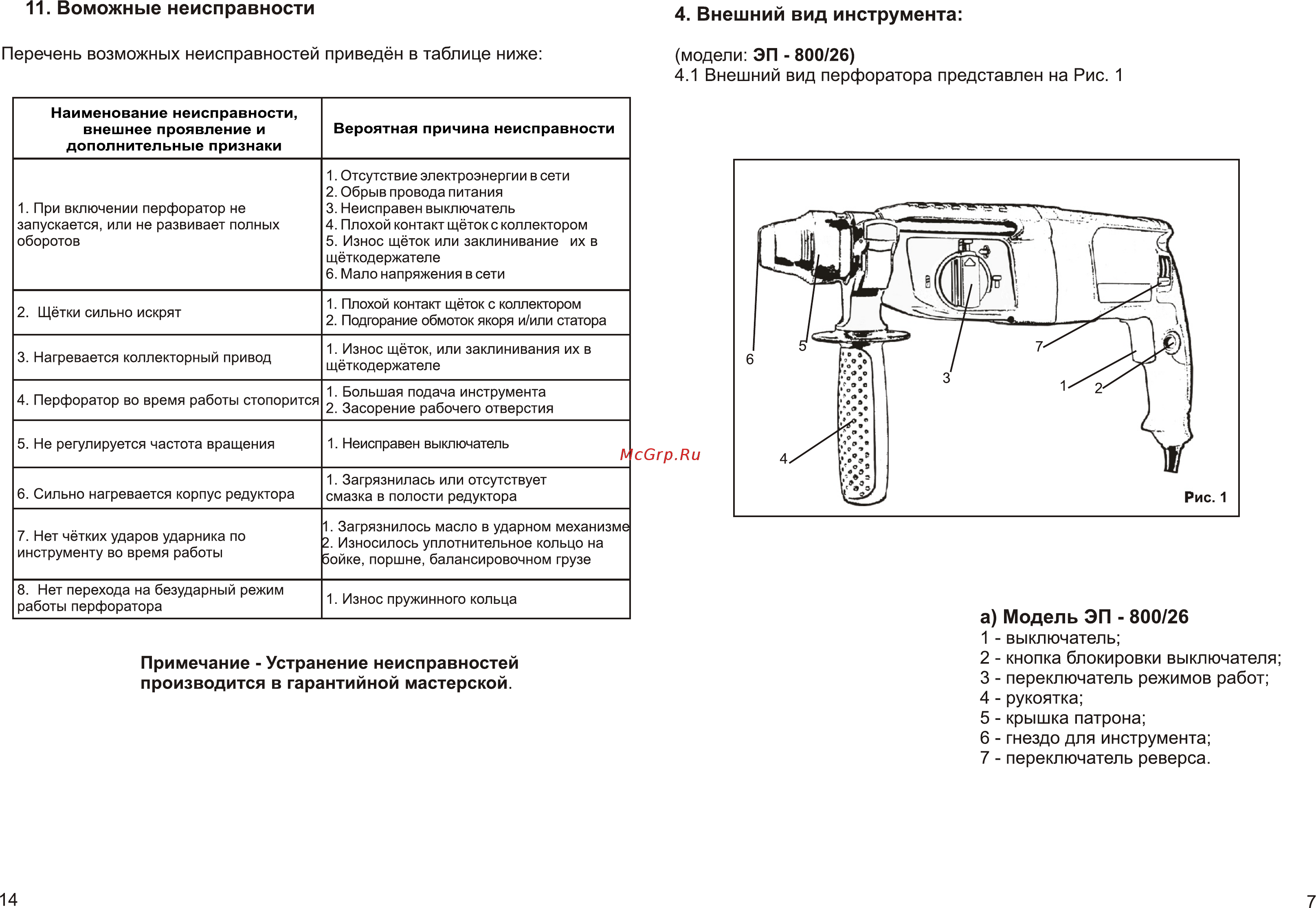

11 Воможные неисправности 4 Внешний вид инструмента Перечень возможных неисправностей приведён в таблице ниже Наименование неисправности внешнее проявление и дополнительные признаки Вероятная причина неисправности 1 При включении перфоратор не запускается или не развивает полных оборотов 1 Отсутствие электроэнергии в сети 2 Обрыв провода питания 3 Неисправен выключатель 4 Плохой контакт щёток с коллектором 5 Износ щёток или заклинивание их в щёткодержателе 6 Мало напряжения в сети 2 Щётки сильно искрят 1 Плохой контакт щёток с коллектором 2 Подгорание обмоток якоря и или статора 3 Нагревается коллекторный привод 1 Износ щёток или заклинивания их в щёткодержателе 4 Перфоратор во время работы стопорится 1 Большая подача инструмента 2 Засорение рабочего отверстия 5 Не регулируется частота вращения 1 Неисправен выключатель 6 Сильно нагревается корпус редуктора 1 Загрязнилась или отсутствует смазка в полости редуктора 7 Нет чётких ударов ударника по инструменту во время работы 1 Загрязнилось масло в ударном механизме 2 Износилось уплотнительное кольцо на эойке поршне балансировочном грузе 8 Нет перехода на безударный режим работы перфоратора 1 Износ пружинного кольца Примечание Устранение неисправностей производится в гарантийной мастерской 14 модели ЭП 800 26 4 1 Внешний вид перфоратора представлен на Рис 1 а Модель ЭП 800 26 1 выключатель 2 кнопка блокировки выключателя 3 переключатель режимов работ 4 рукоятка 5 крышка патрона 6 гнездо для инструмента 7 переключатель реверса 7
