10
Руководство по монтажу и эксплуатации UNIPUMP Модели WP-10A и WP-15A
8. Ввод в эксплуатацию
1. Распакуйте мотопомпу, про-
верьте комплектность иосмотрите
напредмет наличия повреждений.
Категорически запрещается эксплуа-
тация поврежденной мотопомпы. При
обнаружении повреждений мото-
помпу необходимо сдать напроверку
вСервисный центр.
2. Установите мотопомпу нагори-
зонтальной, ровной иустойчивой
поверхности, чтобы исключить её
самопроизвольное перемещение при
эксплуатации.
Мотопомпа должна быть разме-
щена как можно ближе кисточнику
воды. Чем дальше ивыше мотопомпа
находится отисточника воды, тем
больше потребуется времени для
заполнения водой всасывающего
шланга, корпуса насоса истабиль-
ной работы. Длина всасывающего
инапорного шлангов оказывает
значительное влияние напроизво-
дительность. Чем короче шланги, тем
выше характеристики мотопомпы.
3. Установите всасывающий шланг.
Неиспользуйте навсасывании шланг,
диаметр которого меньше диаметра
всасывающего отверстия мотопомпы.
Не используйте шланги, кото-
рые длиннее, чем необходимо, это
непозволит мотопомпе набрать мак-
симальную мощность снаименьшими
затратами насамовсасывание.
Установите навсасывающий
патрубок насоса поставляемый
вкомплекте присоединительный
штуцер, убедившись, что уплотни-
тельное кольцо расположено ровно.
Присоедините армированный всасы-
вающий шланг (не входит вкомплект)
кприсоединительному штуцеру
спомощью проволочного хомута
(рис. 10).
На конце всасывающего шланга
установите водозаборный фильтр,
входящий вкомплект. Закрепите его
проволочным хомутом (рис. 11). Все
соединения всасывающего трубо-
провода должны быть выполнены
герметично.
ВНИМАНИЕ!
Используйте навсасывании только
жесткие армированные шланги.
Впроцессе работы насоса создается
разрежение, это может привести
ксжатию шланга ипрекращению
подачи воды.

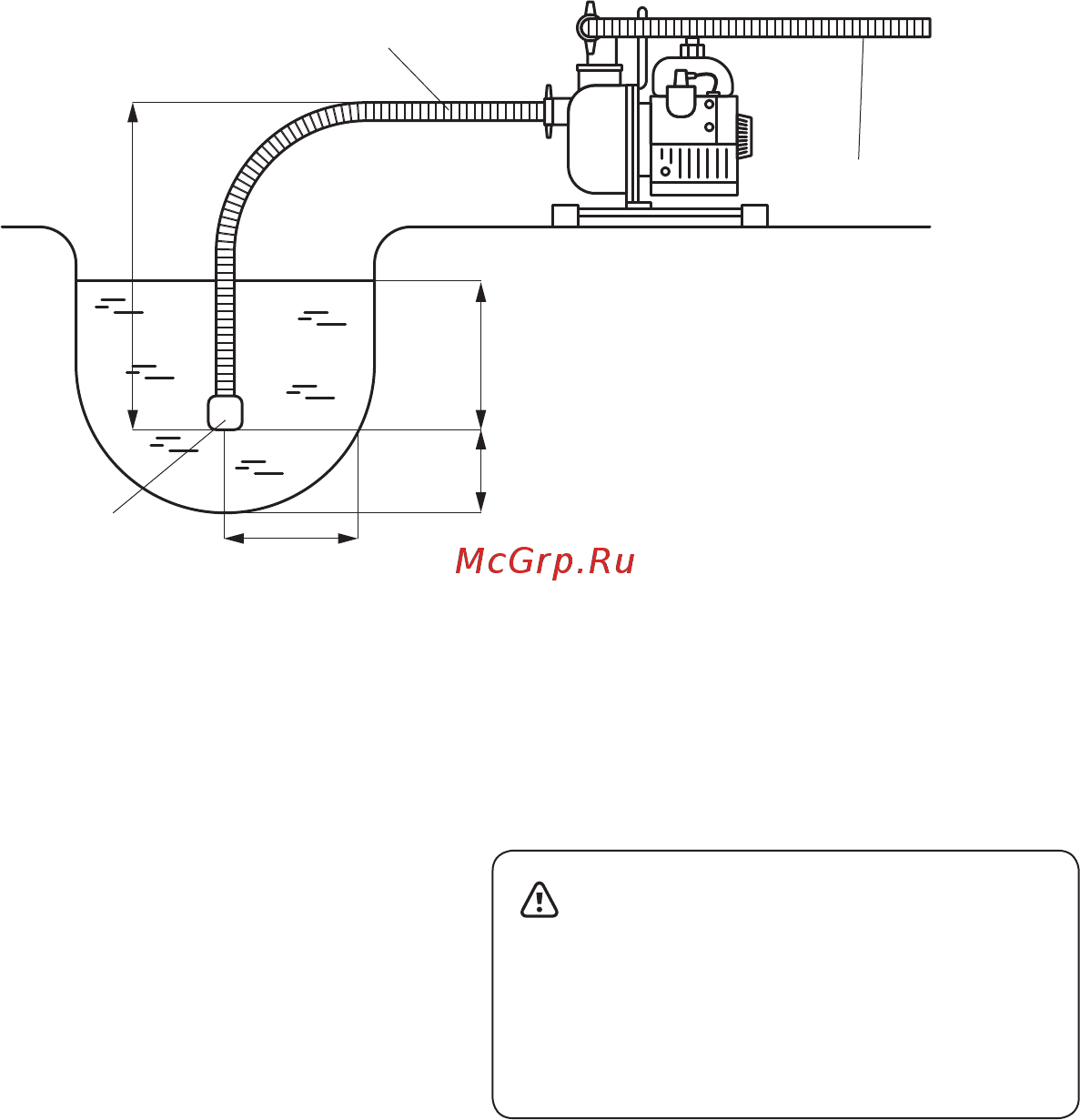

Всасывающий
шланг
Водозаборный
фильтр
макс. 8 м
20 см
мин.
20 см
мин.
30 см
мин.
Напорный
шланг
Рис. 9
