7
Техническая поддержка — +7 495 734-91-97
RU
Устройство центробежного насоса
схематично показано нарисунке3
(стр.8). Принцип работы насоса заклю-
чается ввытеснении воды изкорпуса (1,
4) рабочим колесом (2), вращающимся
вдиффузоре (3). При вращении вцен-
тре колеса возникает разрежение, под
действием которого через входной
патрубок (5), оборудованный обрат-
ным клапаном, вода поступает вкор-
пус насоса извсасывающего шланга.
Напериферии рабочего колеса давле-
ние повышается, ивода выталкивается
внаправлении напорного патрубка (6).
Поступление внасос воды начинается
спустя некоторое время после пуска
двигателя, взависимости отвысоты
всасывания.
Напорный патрубок (6) можно снять
иустановить внаправлении, удобном
для присоединения напорного шланга
имонтажа мотопомпы.

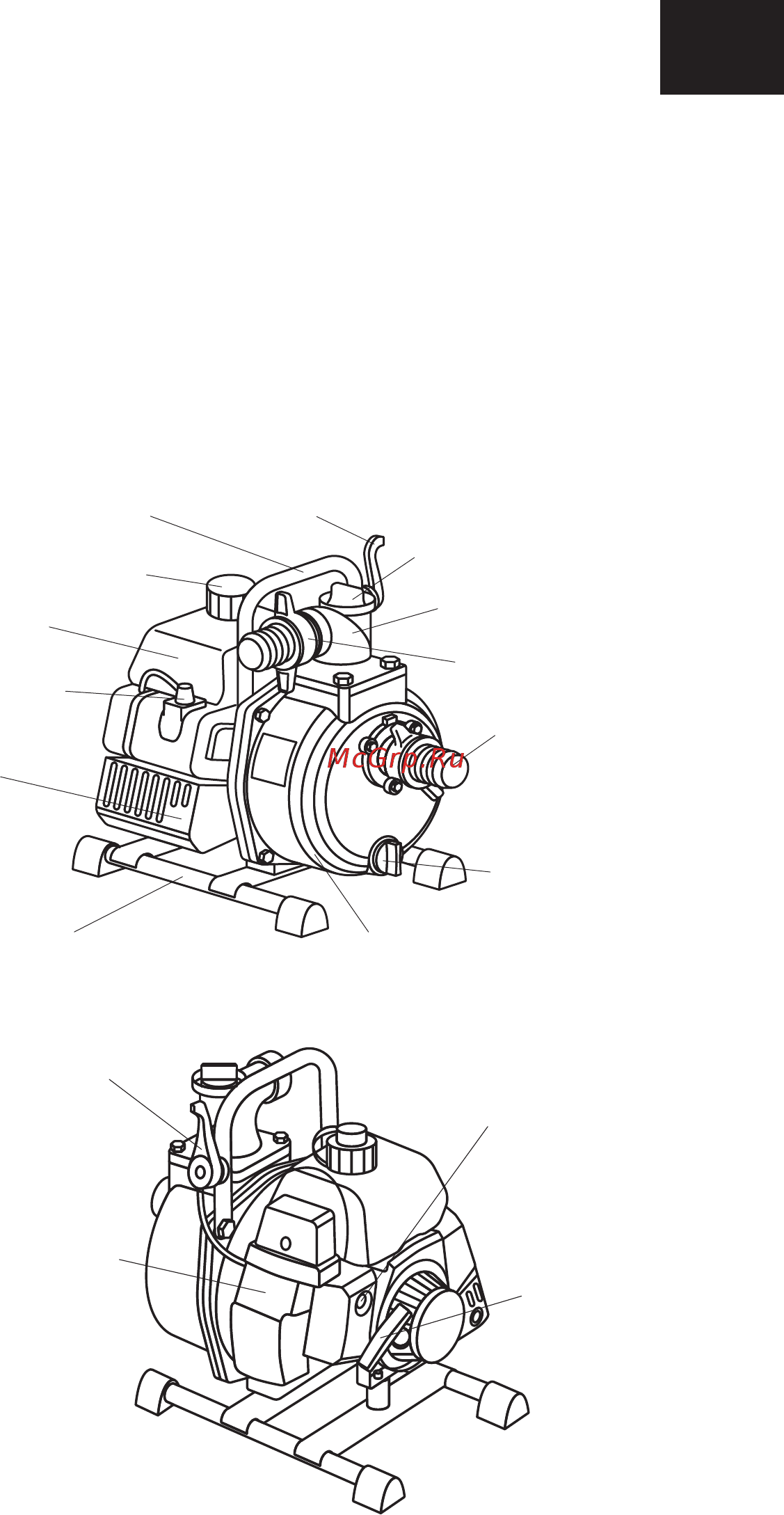

Рукоятка
Крышка топливного бака
Топливный бак
Свеча зажигания
Глушитель
Опорная рама Корпус насоса
Отверстие с пробкой
для слива воды
Всасывающий патрубок
со штуцером и гайкой
крепления
Штуцер с гайкой крепления
Напорный патрубок
Заливная горловина с пробкой
для заполнения насоса водой
Рычаг газа
Рычаг газа
Фильтр воздушный
Кнопка выключения
зажигания двигателя
Рукоятка стартера
Рис. 1
Рис. 2
