8
Руководство по монтажу и эксплуатации UNIPUMP Модели WP-10A и WP-15A
6. Фирменная табличка
На корпусе мотопомпы расположена идентификационная табличка,
накоторой указан серийный номер. Первые четыре цифры серийного
номера обозначают дату изготовления вформате год/месяц — ГГММ.
7. Управление мотопомпой

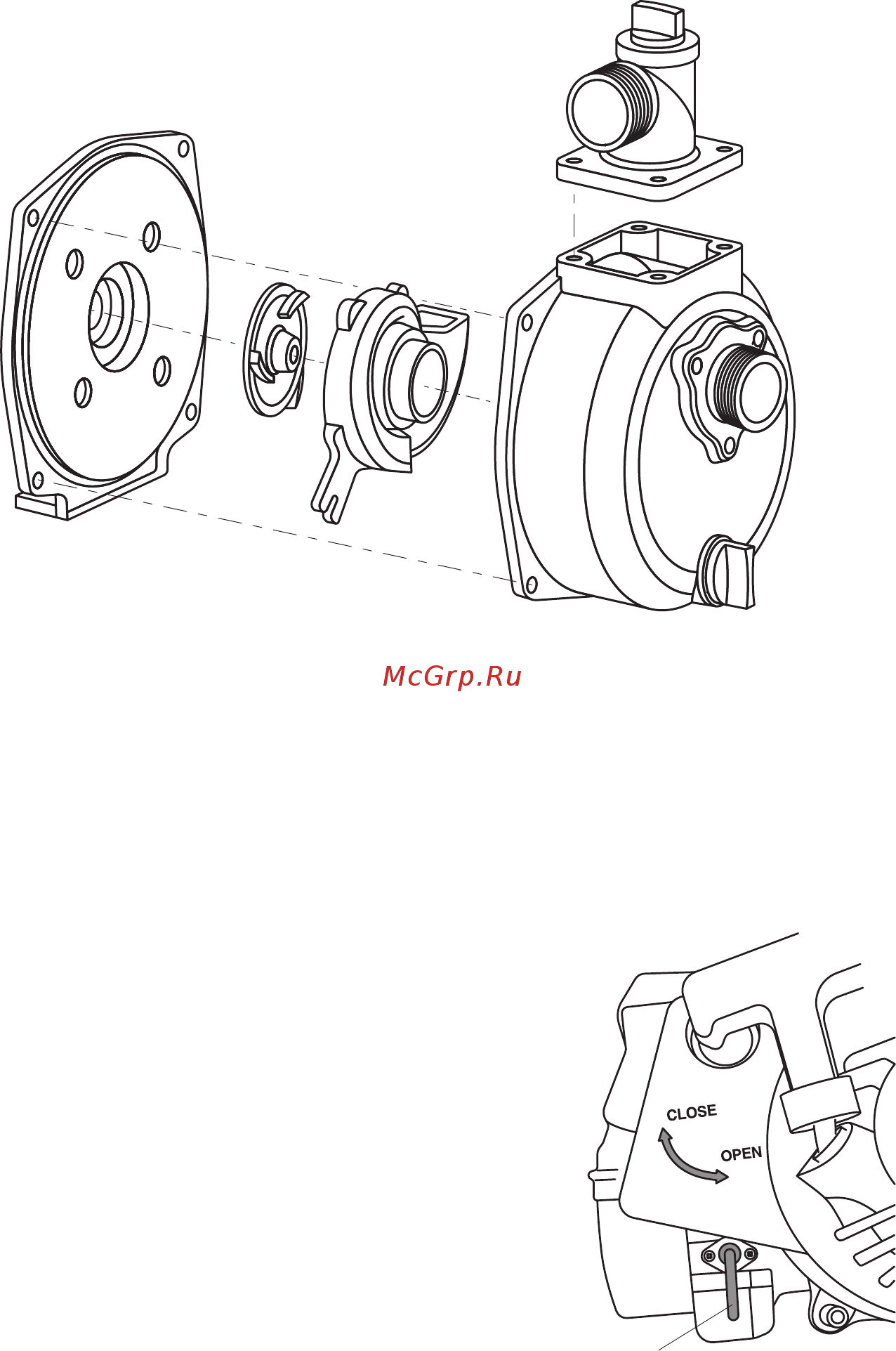

7.1. Топливный кран
Топливный кран (рис. 4, 5, 6) служит для откры-
тия изакрытия бензопровода, соединяющего
топливный бак скарбюратором. Перед запуском
двигателя установите рычаг топливного крана
вположение «OPEN».
Когда мотопомпа неиспользуется, рычаг
топливного крана необходимо установить вполо-
жение «CLOSE», чтобы предотвратить попадание
топлива вкарбюратор иснизить вероятность его
утечки.
1
2
3
4
5
6
Рычаг топливного крана
Рис. 3
Рис. 4
