9
Техническая поддержка — +7 495 734-91-97
RU

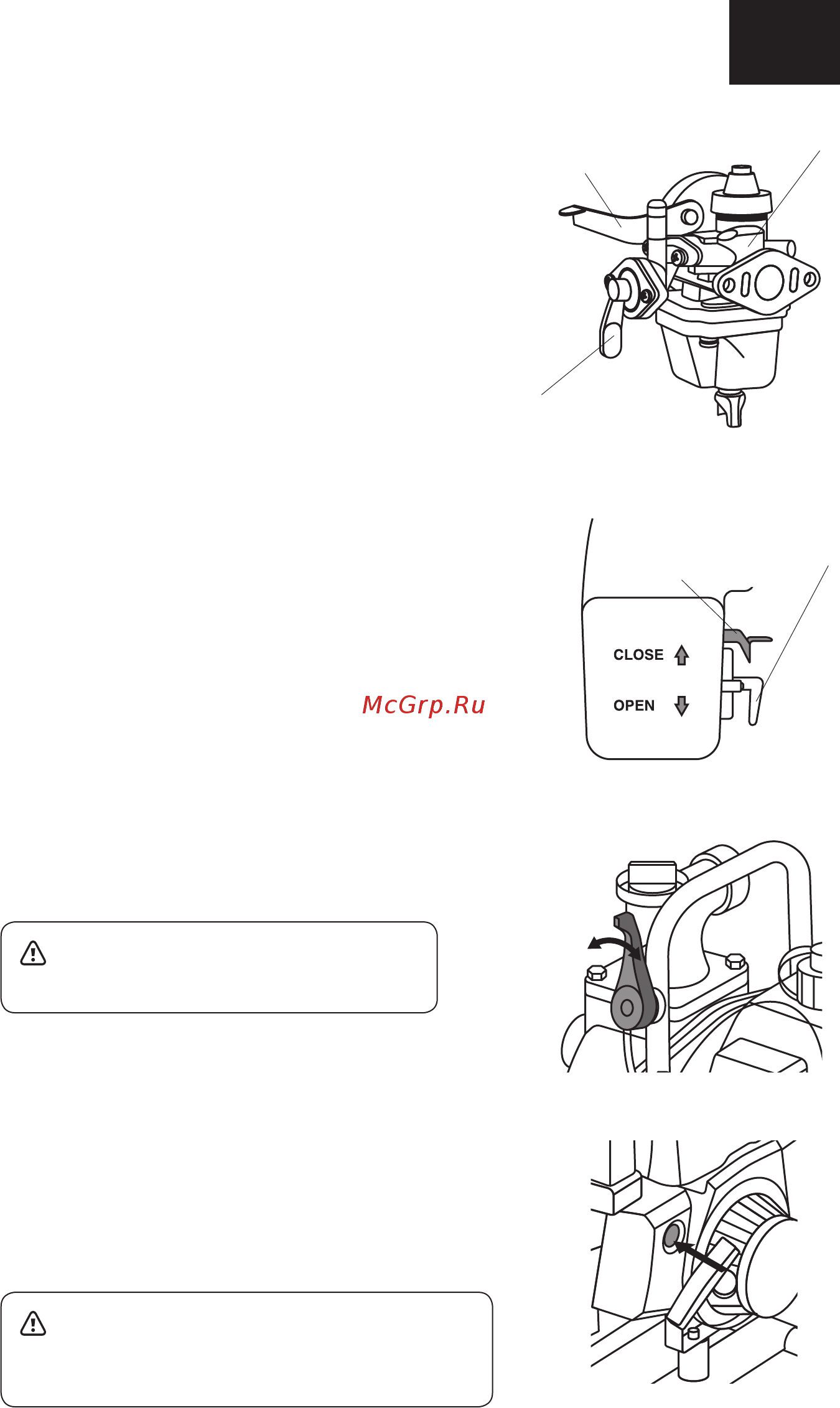

7.2. Рычаг воздушной заслонки
Рычаг воздушной заслонки (рис. 5, 6) открывает
изакрывает воздушную заслонку карбюратора.
Когда рычаг находится вположении «CLOSE»,
происходит обогащение горючей смеси для пуска
холодного двигателя. Положение «OPEN» исполь-
зуется для работы двигателя после пуска идля
повторного пуска прогретого двигателя.
7.3. Рычаг газа
Число оборотов двигателя исоответственно про-
изводительность насоса регулируется изменением
положения рычага газа (рис. 7).
7.4. Рукоятка стартера
Рукоятка стартера служит для запуска двигателя (рис. 2).
7.5. Кнопка выключения зажигания
Кнопка выключения зажигания (рис. 8) служит только
для остановки двигателя мотопомпы. Нажимать её перед
запуском двигателя нетребуется. Кнопка выключения
прерывает прохождение тока всистеме зажигания,
только навремя её нажатия иудержания. Нажмите
иудерживайте кнопку дополной остановки двига-
теля ипрекращения работы мотопомпы.
7.6. Система холостого хода
Настройка холостого хода уже произведена назаводе-
изготовителе. Дополнительная настройка требу-
ется только вслучае крайней необходимости. Для
регулировки холостого хода необходима соот-
ветствующая квалификация, для её проведения
рекомендуется обратиться вСервисный центр.
Рычаг воздушной
заслонки
Рычаг топливного
крана
Карбюратор
Рычаг
воздушной
заслонки
Рычаг
топливного
крана
Рис. 5
Рис. 6
Рис. 7
Рис. 8
ВНИМАНИЕ!
После остановки двигателя
обязательно закройте топливный кран.
ВНИМАНИЕ!
Вмешательство внастройки карбюратора
может привести кперегреву инеустранимому
повреждению двигателя.
