7. Kontrollér, at skærehovedet er trukket helt tilbage og
at det ikke er i kontakt med arbejdsemnet. Sørg for, at
du har tørre hænder, og tilslut så aasningsværktøjets
ledning til en korrekt jordet stikkontakt/forlængerled-
ning. Alle indikatorlamper bør lyse.
Indtag en korrekt betjeningsposition (Figur19).
• Stå bag ved maskinen mod håndsvinget, hvor du
har god adgang til ON/OFF-kontakten. I nødstilfælde
skal du kunne slå maskinen fra.
• Sørg for, at du har en god balance og ikke behøver
at stå i en uhensigtsmæssig arbejdsstilling.
Tryk på knappen ON (I). Når motoren når op i hastig-
hed, skal de gule indikatorlamper lyse.
Figur 19 – Korrekt betjeningsposition
8. Drej skæreledeskruen med en jævn og kontinuerlig
rotation i retningen med uret (Figur 18); og sæt skæ-
rehovedet i arbejdsemnet, indtil stoppet er i kontakt
med justeringsmåleren for styrekantsbredde. Der må
ikke anvendes skæreolie eller kølevæske.
9. Spænd kontrapladens låseskrue for at fastlåse skæ-
rehovedet i positionen (Figur 15). Hvis kontrapladens
låseskrue ikke er tilspændt ordentligt, kan skæreind-
satserne blive beskadiget.
10. Før håndsvinget ind i drivakslen. Begynd at dreje hånd-
svinget i retningen med uret med en kontrolleret og
konstant bevægelse for at foretage aasningen (Figur 20).
Det er vigtigt at opnå den rette rotationshastighed for
at forlænge skæreindsatsernes levetid. Hold øje med
LED-indikatorlamperne bag på enheden. Grøn indike-
rer, at hastigheden er korrekt. Gul indikerer, atdu skal
dreje håndsvinget hurtigere. Rød indiker, at du skal
dreje håndsvinget langsommere. (Se Figur 21).
Håndsvinget bør kun dreje i retningen med uret set fra
aasningsværktøjets bagende. Undlad at anvende en
boremaskine, et slagværktøj eller en anden form for
maskinværktøj til at drive aasningsværktøjet – dette
gøres udelukkende med håndkraft. Der må ikke anven-
des skæreolie eller kølevæske.
I nogle tilfælde vil der fremkomme spåner mellem
arbejdsemnet og styrerullerne. Som oftest vil styrerul-
lerne glide hen over spånerne uden problemer bortset
fra, at der vil være en lille forøgelse i drejekraften. Hvis
enheden binder, eller det er nødvendigt at erne spå-
ner under aasningsprocessen, skal værktøjet slås fra
og afbrydes fra stikkontakten, inden spånerne ernes
eller værktøjet yttes.

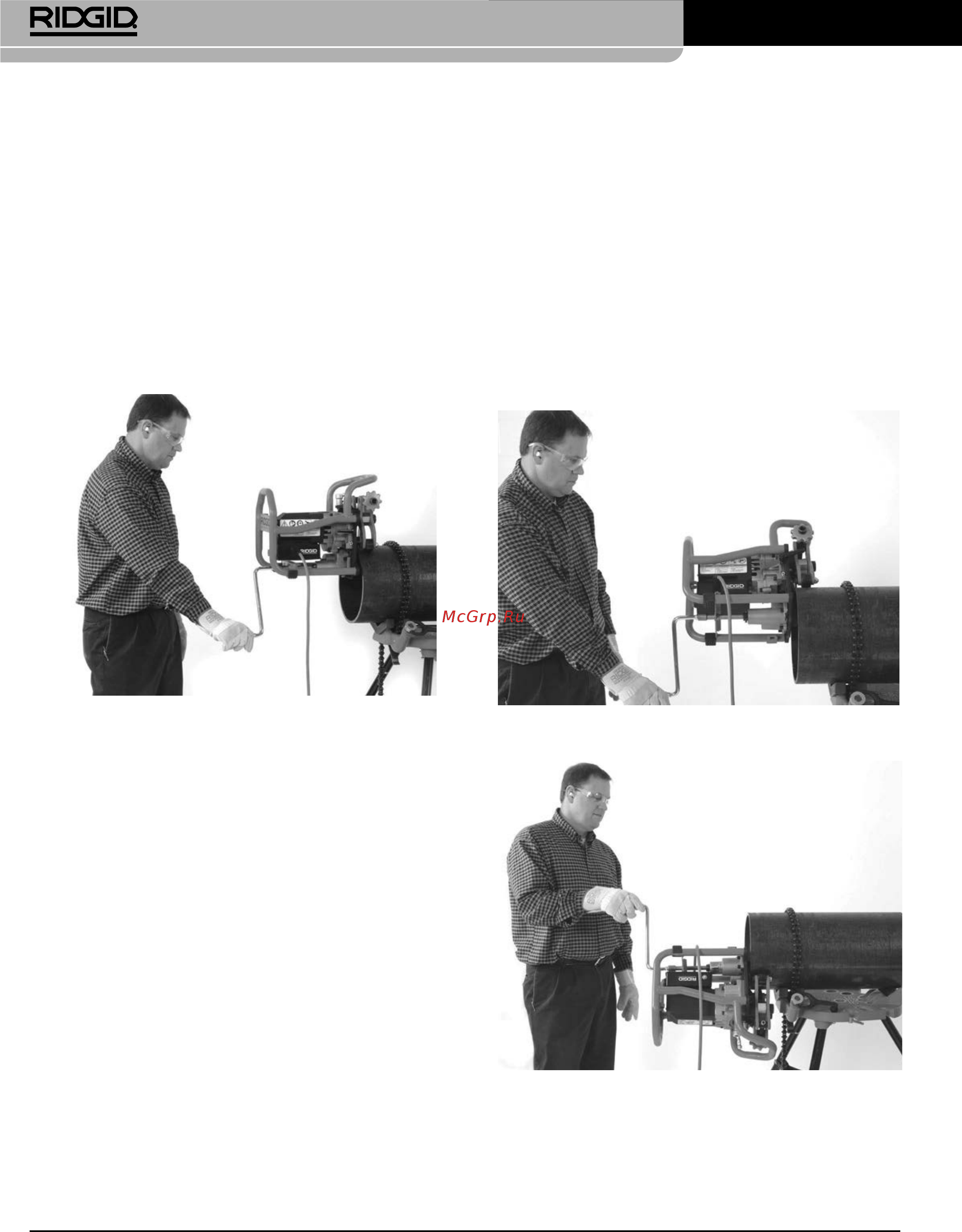

Figur 20A – Aasningsproces (fast arbejdsemne/
bevægeligt aasningsværktøj)
Figur 20B – Aasningsproces (fast arbejdsemne/
bevægeligt aasningsværktøj)
170
