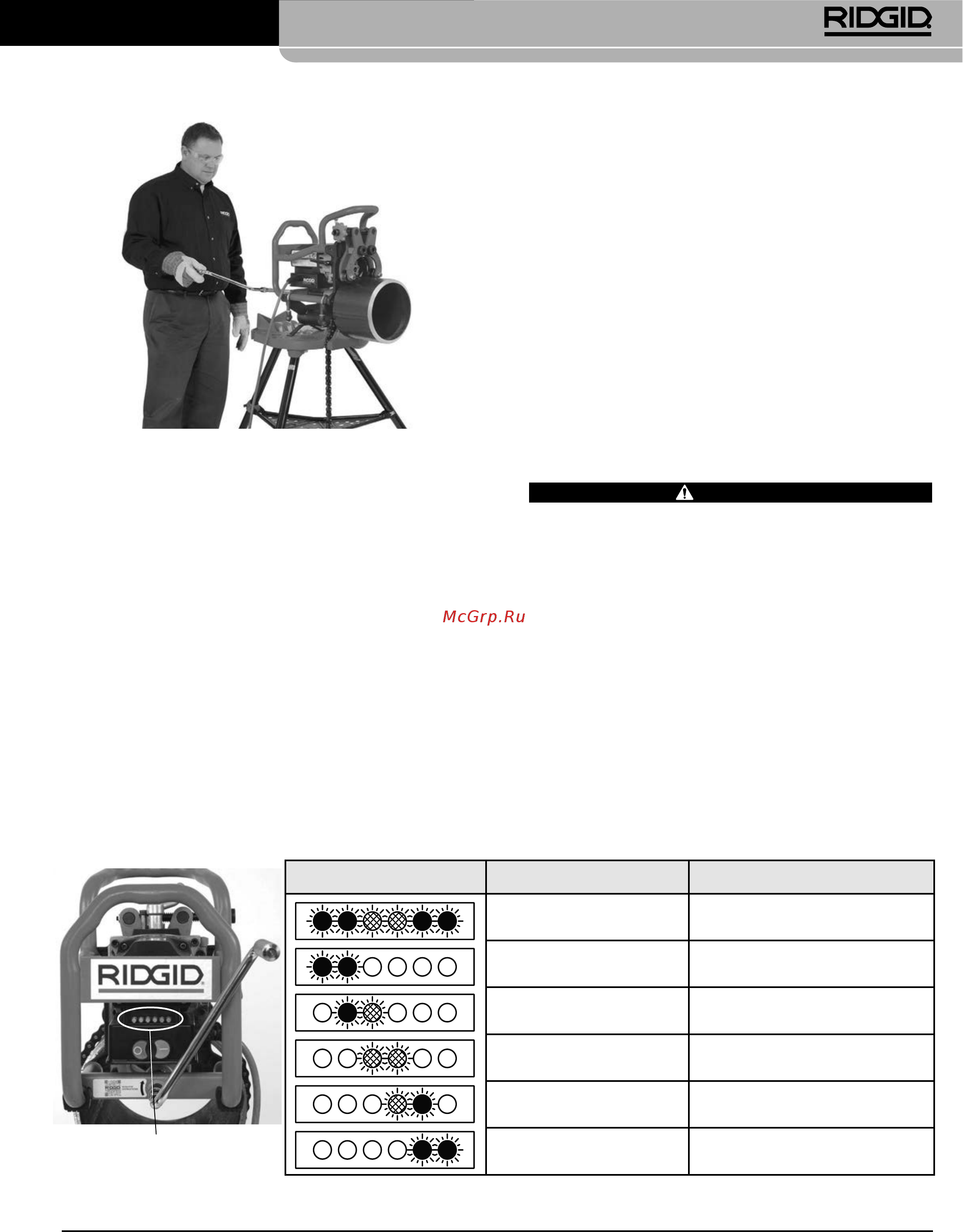

Figur 20C – Aasningsproces (fast aasningsværktøj/
roterende rør)
Hold fortløbende øje med ledningens placering (kun
bevægeligt affasningsværktøj) og affasningsværk-
tøjets sporing i forhold til arbejdsemnet. Sørg for, at
ledningen ikke kommer i nærheden af skærehovedet.
I takt med at affasningen formes, skal du sikre, at
slidpladerne fortsat ugter med enden af røret eller
pladekanten. Hold op med at dreje håndsvinget og
tryk på knappen OFF (O), hvis:
• Slidpladerne ytter sig væk fra arbejdsemnet.
• Skærene ikke sætter sig i arbejdsemnet.
• Processen af en eller anden grund skal stoppes.
Dette vil hjælpe med til at undgå, at aasningsværk-
tøjet spores af arbejdsemnet. Gentag proceduren
begyndende ved trin et for at fortsætte aasningen.
Fortsæt med at dreje håndsvinget, indtil aasningen
er udført.
11. Når aasningen er udført, så tryk på knappen OFF(O),
og kontrollér, at skærehovedet stopper helt. Frigør
aasningsværktøjet fra forlængelsen (kun bevægeligt
aasningsværktøj).
12. Løsn kontrapladens låseskrue for at frigøre skærehovedet.
13. Træk skærehovedet helt tilbage ved hjælp af skærele-
deskruen.
14. Kontrollér, at aasningsværktøjet og arbejdsemnet er
sikret, og løsn spændeskruen for at åbne svingarmene,
så arbejdsemnet frigøres.
15. Adskil affasningsværktøjet og arbejdsemnet. Vær
opmærksom på de skarpe kanter på røret. Pas på ikke
at ramme skærehovedet med røret – dette er for at
undgå, at indsatserne beskadiges.
Vedligeholdelsesvejledning
ADVARSEL
Sørg for, at affasningsværktøjets stik er taget ud af
stikkontakten, og tryk på knappen OFF, inden der
foretages nogen form for vedligehol delse eller
foretages justeringer.
Brug altid beskyttelsesbriller.
Vedligehold affasningsværktøjet i overensstem-
melse med disse procedurer for at nedsætte risi-
koen for personskade som følge af elektrisk stød,
indfiltring og andre årsager.
Rengøring
Efter hver anvendelse tørres eventuelle spåner bort med
en blød og ren klud eller børste, især i områder med relativ
bevægelse såsom svingarmene, svalehale skinnerne eller lede-
skruen. Tør støv og materialerester af motorens ventilatorer.
Rengør drivrulleriingen med en stålbørste (Figur 22).
Indikatorlamper
Figur 21 – Indikatorlamper
Indikatorlamper Lamper lyser Forhold
Alle Tilsluttet, kontakt OFF
To gule For langsom drejehastighed.
En gul/en grøn
To grønne Optimal drejehastighed.
En grøn/en rød
To røde For hurtig drejehastighed.
Transportabelt røraffasningsværktøj model B-500
171
