9
6.3.1 Габаритные размеры компрессора указаны в таблице 2.
6.3.2 В помещении, где расположен компрессор, необходимо обеспечить
хорошую вентиляцию (проветривание), следя за тем, чтобы температура
окружающего воздуха поддерживалась в пределах от 1С до 40С. При
температуре окружающего воздуха выше 30С забор воздуха рекомендуется
осуществлять не из помещения или принимать специальные меры для
уменьшения температуры окружающего компрессор воздуха.
6.3.3 Всасываемый компрессором воздух не должен содержать пыли, паров
любого вида, взрывоопасных и легковоспламеняющихся газов, распыленных
растворителей или красителей, токсичных дымов любого типа.
6.3.4 Установите на опоры ресивера, в зависимости от комплектации,
амортизаторы (или колеса и амортизаторы) в соответствии с рисунками 1, 2, 3.
Не допускается устанавливать на компрессор амортизаторы, не
предусмотренные конструкцией (не входящие в комплект изделия).
ЗАПРЕЩАЕТСЯ: ЖЕСТКО КРЕПИТЬ КОМПРЕССОР К ПОЛУ ИЛИ ФУНДАМЕНТУ,
А ТАК ЖЕ ЭКСПЛУАТИРОВАТЬ КОМПРЕССОР БЕЗ АМОРТИЗАТОРОВ И НА
ПОДДОНЕ!
1
4
2
3
4
1
4
2
3
4

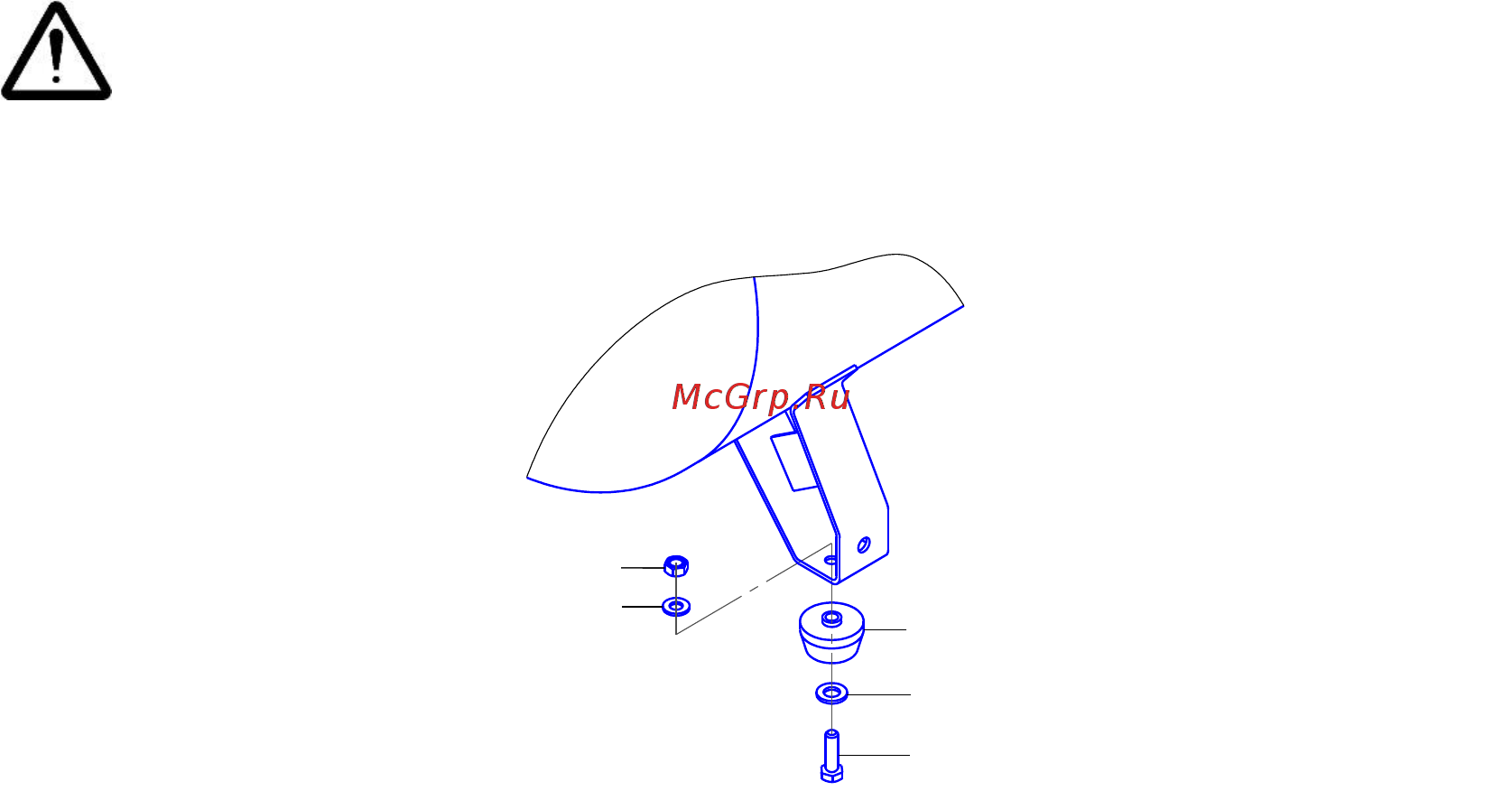

Рисунок 1
6.3.5 Разместите компрессор на ровной горизонтальной поверхности, для
обеспечения оптимальной смазки всех его узлов и наиболее полного слива
конденсата из ресивера. Пол помещения в месте установки компрессора
должен быть ровным с нескользящей поверхностью, маслоустойчивым и
выполненным из несгораемого износоустойчивого материала.
6.3.6 Обеспечьте свободный доступ к выключателю, крану подачи воздуха
потребителю и конденсатоотводчику. Для обеспечения хорошей вентиляции
и эффективного охлаждения необходимо, чтобы компрессор находился на
расстоянии не менее 1 м от стены.
6.3.7 Пульт управления (при наличии) крепится стационарно на
вертикальную поверхность стены, перегородки или другой конструкции.
1 - Амортизатор
2 - Болт М10
3 - Гайка М10
4 - Шайба 10
