AXISQ7920Chassis
2.Loosenthescrewlocatedontheleftsideofthepowersupplyandremovethepower
supplyusingthehandle.
3.Insertanewpowersupplyandretightenthescrew.
TheAXISQ7920supportshot-swapofaPSU.APSUcanberemovedand/orinsertedwithoutthe
needofswitchofftheAXISQ7920.

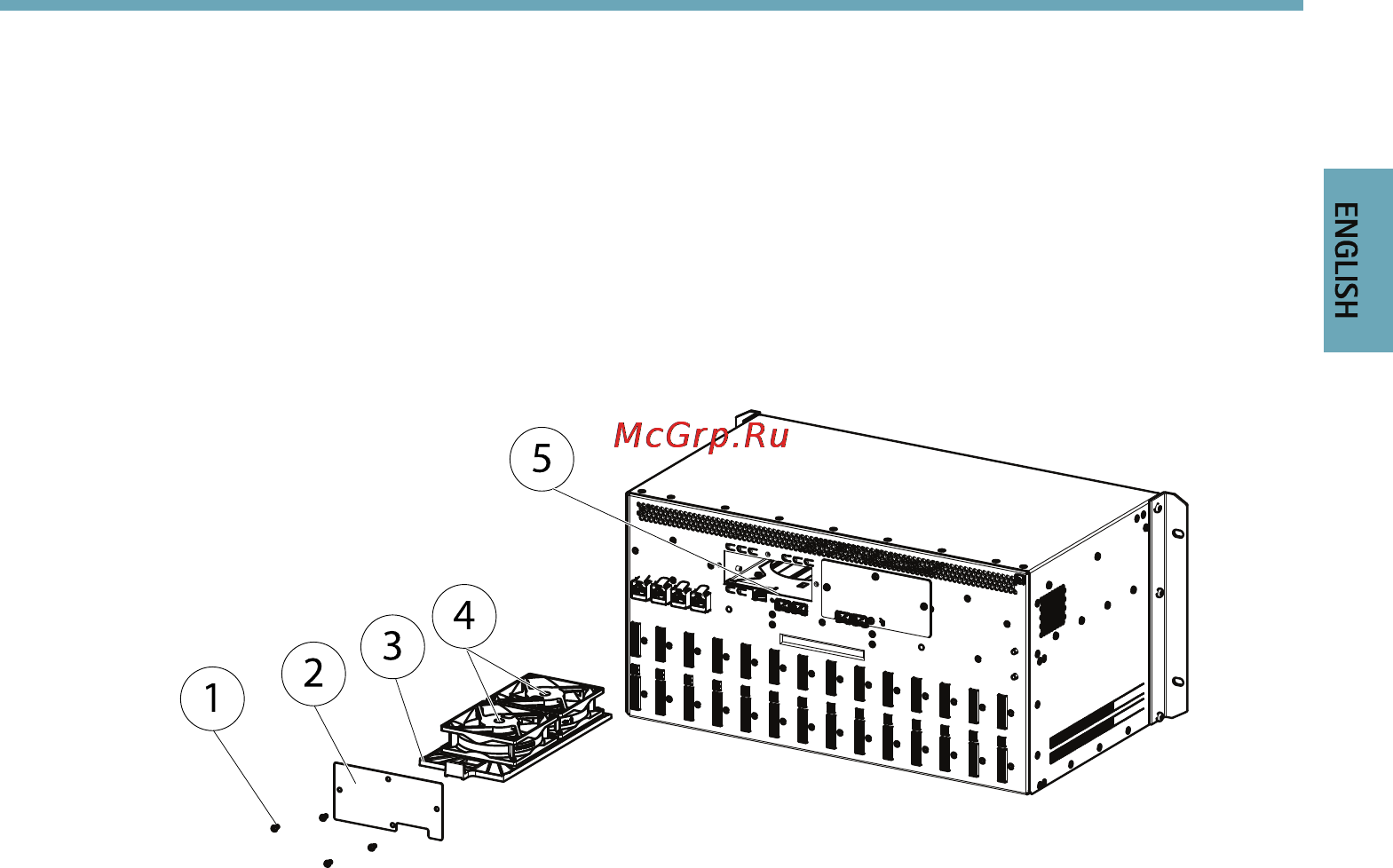

Replacingafantray
1
2
3
4
5
1
Screwsx4
2
Lidfan
3
Fantray
4
Fans
5
Fanpowerconnectorsx2
Followthesestepstoreplaceafantray.
1.Removethefantraycover.
2.Disconnectthefansfromthepowerconnectors.
3.Gentlypulloutthefantray.
4.Insertanewfantray.
5.Connectthefanstothepowerconnectors.
6.Mountthefantraycover
TheAXISQ7920supportshot-swapofafantray.Afantraycanberemovedand/orinserted
withouttheneedofswitchofftheAXISQ7920.
15
ENGLISH
