Axis Q7920 [43/90] Austauschen eines lüftereinsatzes
![Axis Q7920 [43/90] Austauschen eines lüftereinsatzes](/views2/1064255/page43/bg2b.png)
AXISQ7920Chassis
2
Griff
1.SchaltenSiedasNetzteilaus,dasausgetauschtwerdenmuss.
2.LösenSiedieSchraube,diesichlinksamNetzteilbendet,undziehenSiedasNetzteil
amGriffheraus.
3.SetzenSieeinneuesNetzteileinundziehenSiedieSchraubewiederfest.
DasAXISQ7920bietetHot-Swap-UnterstützungfüreinSVE.EinSVEkannentferntund/oder
eingesetztwerden,ohnedassdasAXISQ7920ausgeschaltetwerdenmuss.
AustauscheneinesLüftereinsatzes

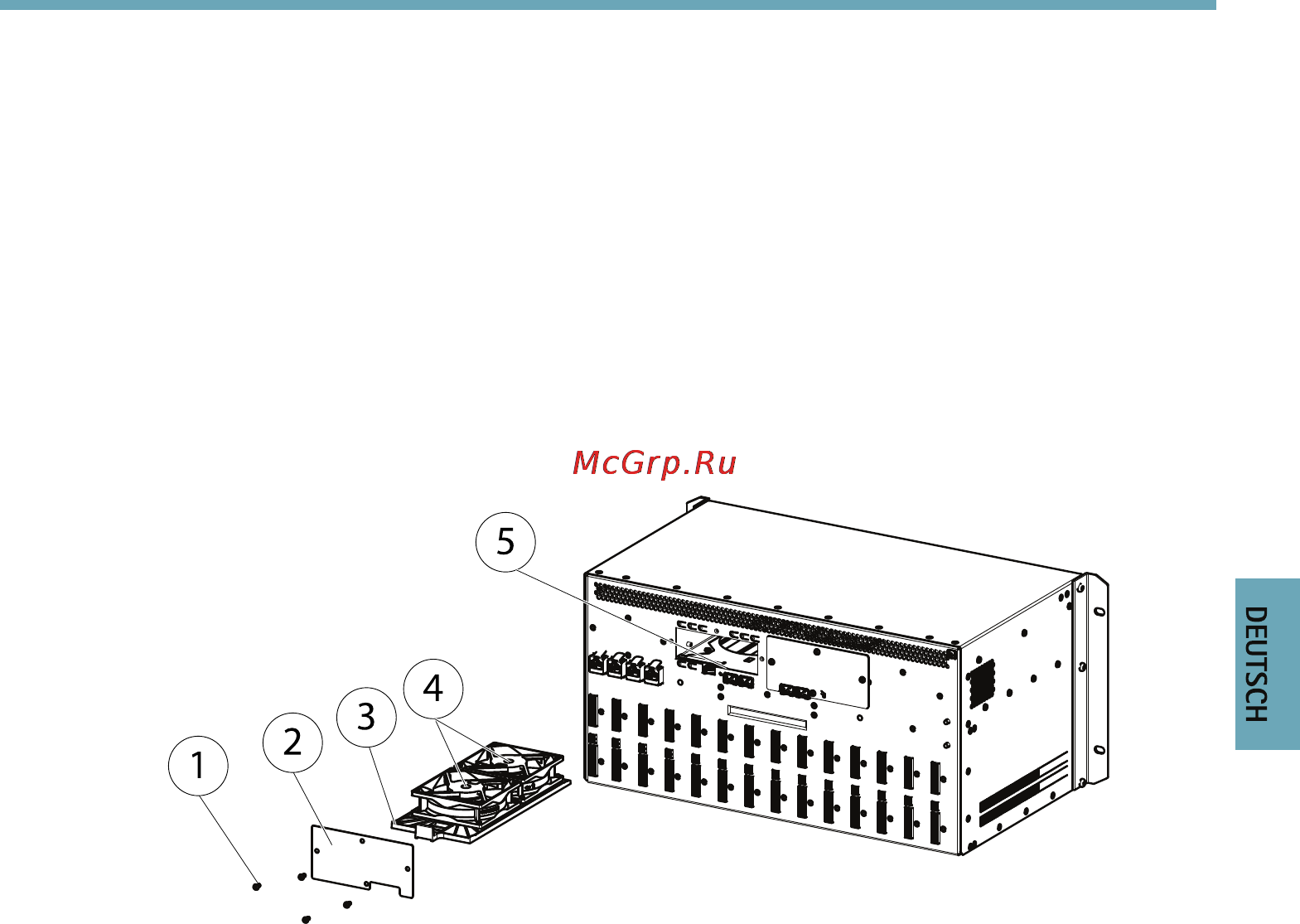

1
2
3
4
5
1
Schraubenx4
2
Lüfterdeckel
3
Lüftereinsatz
4
Lüfter
5
Lüfter-Stromanschlüssex2
BefolgenSiedieseSchritte,umeinenLüftereinsatzauszutauschen.
1.EntfernenSiedieLüftereinsatz-Abdeckung.
2.TrennenSiedieLüftervondenStromanschlüssen.
3.ZiehenSiedenLüftereinsatzvorsichtigheraus.
4.SetzenSieeinenneuenLüftereinsatzein.
5.VerbindenSiedieLüftermitdenStromanschlüssen.
6.SetzenSiedieLüftereinsatz-Abdeckungwiederauf.
DasAXISQ7920bietetHot-Swap-UnterstützungfüreinenLüftereinsatz.EinLüftereinsatzkann
entferntund/odereingesetztwerden,ohnedassdasAXISQ7920ausgeschaltetwerdenmuss.
