AXISQ7920Chassis
2.Aojeeltornillosituadoenellateralizquierdodelafuentedealimentaciónyextraigala
fuentedealimentacióntirandodelasasas.
3.Inserteunanuevafuentedealimentaciónyvuelvaaapretareltornillo.
AXISQ7920permiteelintercambioenfuncionamientodelafuentedealimentación.Unafuentede
alimentaciónpuedeextraerseeinsertarsesinnecesidaddeapagarelAXISQ7920.

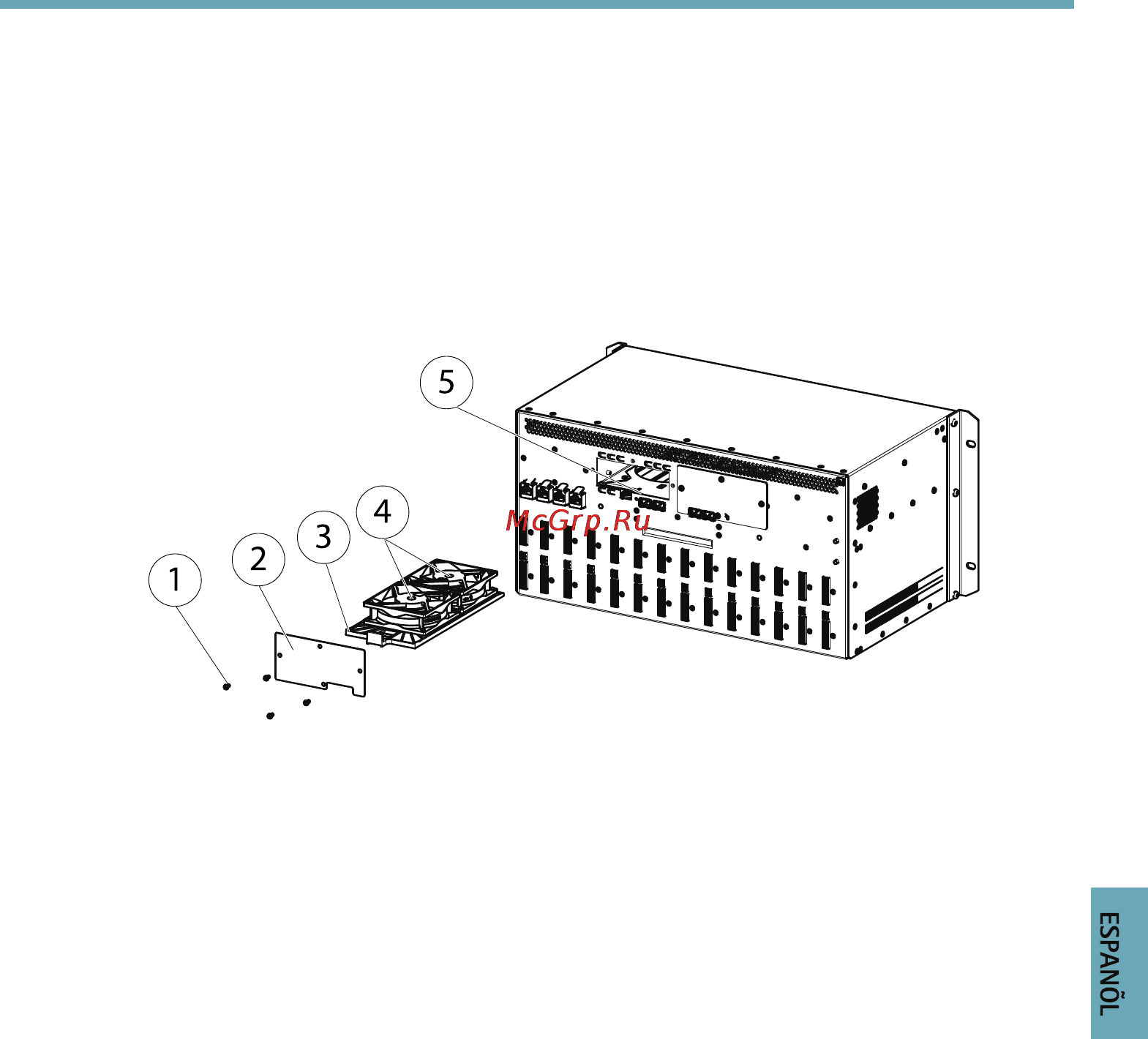

Sustitucióndelabandejadelventilador
1
2
3
4
5
1
Tornillosx4
2
Tapadelventilador
3
Bandejadelventilador
4
Ventiladores
5
Conectoresdealimentacióndelosventiladoresx2
Sigaestospasosparasustituirlabandejadelventilador.
1.Extraigalacubiertadelabandejadelventilador.
2.Desconectelosventiladoresdelosconectoresdealimentación.
3.Extraigaconcuidadolabandejadelventilador.
4.Inserteunanuevabandejadelventilador.
5.Conectelosventiladoresalosconectoresdealimentación.
6.Montelacubiertadelabandejadelventilador.
ElchasisAXISQ7920admiteelintercambioenfuncionamientodelabandejadelventilador.La
bandejadelventiladorpuedeextraerseeinsertarsesinnecesidaddeapagarelAXISQ7920.
71
ESPANÕL
