Axis Q7920 [29/90] Remplacement d une alimentation
![Axis Q7920 [29/90] Remplacement d une alimentation](/views2/1064255/page29/bg1d.png)
AXISQ7920Chassis

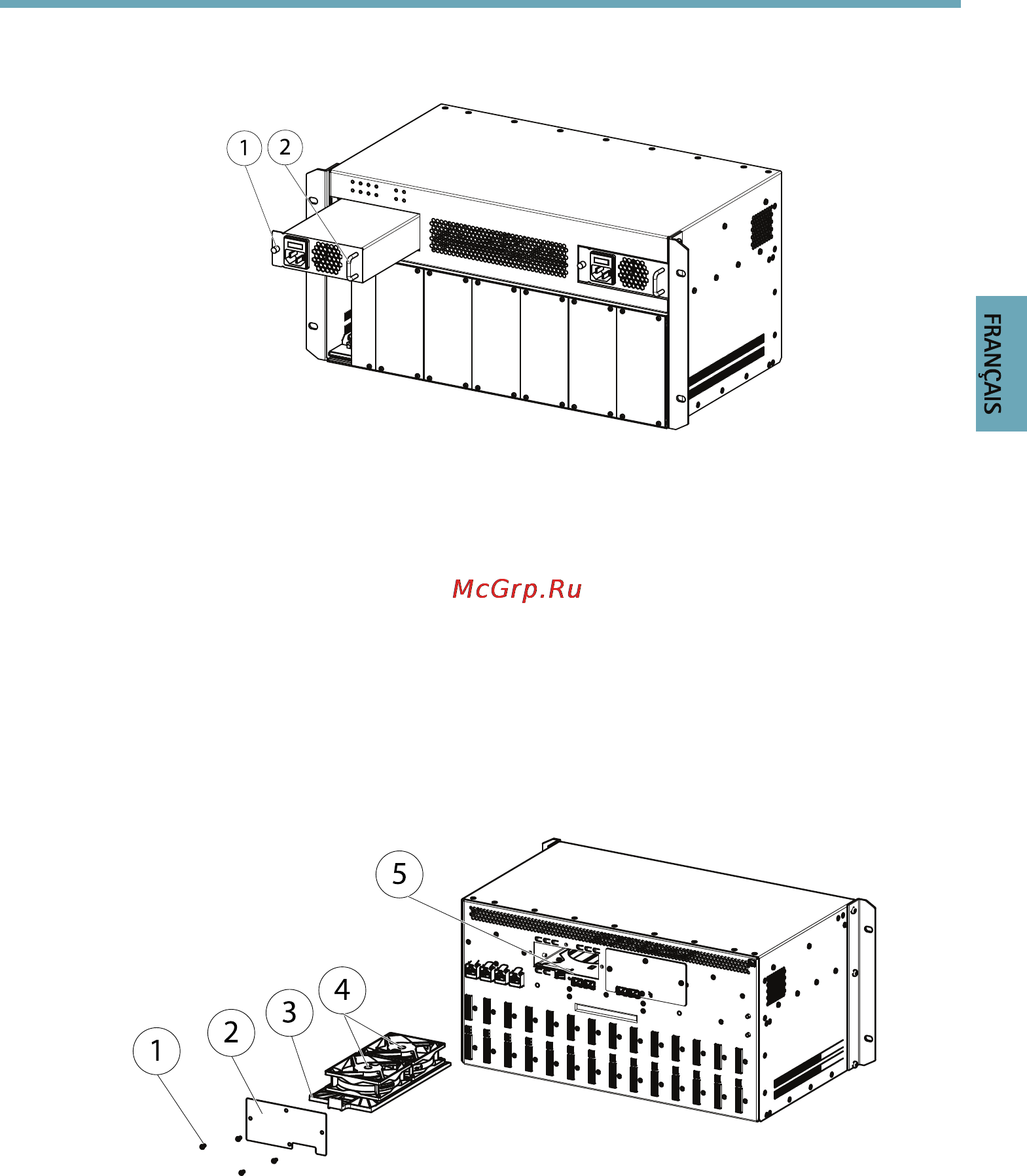

Remplacementd’unealimentation
1
2
1
Vis
2
Poignée
1.Mettezl’alimentationàremplacerhorstension.
2.Desserrezlavissituéesurlecôtégauchedel’alimentationetretirezcettedernièreà
l’aidedelapoignée.
3.Insérezunenouvellealimentationetresserrezlavis.
L'AXISQ7920prendenchargeleremplacementàchaudd'unblocd'alimentation.Unbloc
d'alimentationpeutêtreretiréet/ouinsérésansdevoirmettrel'AXISQ7920horstension.
Remplacementd’unsupportdeventilateur
1
2
3
4
5
1
Visx4
2
Ventilateurdecouvercle
3
Supportdeventilateur
29
FRANÇAIS
