FI SV
15
3.1.1. Kätisyyden vaihtaminen (M)
Kiukaan ohjauslaitteet (kello ja termostaatti) voi-
daan asentaa sähkökotelon jompaan kumpaan pää-
tyyn. Jos ohjainlaitteet on siirrettävä sähkökotelon
toiseen päätyyn, on sähkökotelon päätykappaleet
vaihdettava keskenään.
Päätykappaleiden vaihtotyö on helpoin tehdä en-
nen kiukaan kiinnittämistä seinään.
3.1.1. Placering av styrreglage: vänster/höger (M)
Aggregatets styrreglage (timer och termostat) kan
monteras på antingen den vänstra eller den högra
ändan av kopplingslådan. Om styranordningarna
måste flyttas till den andra sidan, måste dosans
ändstycken skiftas sinsemellan.
Det är lättast att byta ändstyckena innan aggre-
gatet monteras på väggen.
1. Käännä kiuas ylösalaisin, jolloin pohjaosa osoit-
taa ylöspäin. Varo kuitenkin vioittamasta löy-
lynohjainta. Irrota sähkökotelon pohjassa olevat
päätykappaleiden kiinnitysruuvit (1 kpl/pääty)
(kuva 7).
2. Irrota ensin päätykappale, jossa ei ole käyttö-
kytkimiä. Vedä kellokytkimen ja termostaatin
sisältävä päätykappale varovasti irti sähkökote-
losta. Kellokytkimen ja termostaatin sisältävän
päätykappaleen ulosvedossa on noudatettava
erityistä varovaisuutta, koska termostaatin
anturit ja vastuksille menevät johdot ovat siinä
kiinni.
3. Kun päätykappaleet ovat irti, sähkökotelon
pohja aukeaa liitoksen kohdalta. Levitä aukkoa
lisää toisella kädellä ja siirrä johtojen varassa
oleva päätykappale varovasti sähkökotelon
toiseen päähän. Siirron yhteydessä on varotta-
va johtojen vaurioitumista sähkökotelon aukon
reunoihin. Jätä päätykappale johtojen varaan
ja kiinnitä toinen päätykappale ensin. Purista
sähkökotelon pohjan liitossauma päällekkäin
siten, että pitkät reiät ovat kohdakkain ja kote-
lon takaosan reuna jää päällimmäiseksi. Kierrä
kiinnitysruuvi paikalleen. Varmista ennen ruuvin
kiristystä, että sähkökotelon reuna on pääty-
kappaleessa olevan uran pohjassa.
4. Aseta kellokytkimen ja termostaatin sisältä-
vä pääty koteloon ja kiinnitä ruuvilla löysästi
(ruuvin kierreosaa jää näkyviin n. 10–12 mm).
Työnnä päätykappale sähkökoteloon liitäntä-
kaapelin kytkemisen jälkeen (
3.1.2.) ja kiristä
kiinnitysruuvi.
1. Aggregatet vänds upp och ned, varvid botten-
sidan pekar uppåt. Se dock till att värmeluftle-
daren inte skadas. Fästskruvarna till kopplings-
lådans ändstycken (1 skruv/ändstycke) skruvas
upp (bild 7).
2. Demontera först det ändstycke, som saknar
anslutningar. Dra sedan försiktigt ut ändstycket
med timer- och termostatreglage. Iaktta synner-
lig försiktighet, eftersom termostatens givare
och ledningarna till motstånden sitter fast vid
ändstycket.
3. När ändstyckena tagits loss, öppnar sig kopp-
lingslådans botten längs skarven. Gör öpp-
ningen större med hjälp av ena handen och för
försiktigt ändstycket med ledningarna till kap-
selns andra sida. Var försiktig så att ledning-
arna inte skadas av kanterna vid lådans öpp-
ning. Låt ändstycket hänga i ledningarna och
sätt fast det andra ändstycket först. Tryck fast
lådans botten så att de långa hålen ligger mot
varandra och kanten på lådans baksida hamnar
överst. Skruva fast fästskruven. Kontrollera
innan du drar åt skruven att kopplingslådans
kant ligger i botten av ändstyckets skarvspår.
4. Ändan med timer och termostat monteras
fast i lådan och fästs löst med skruven (ca
10–12 mm av gängorna skall synas). Efter att
anslutningskabeln anslutits till aggregatet (
3.1.2.) skjuts ändstycket in i kopplingslådan
och fästskruven dras åt.

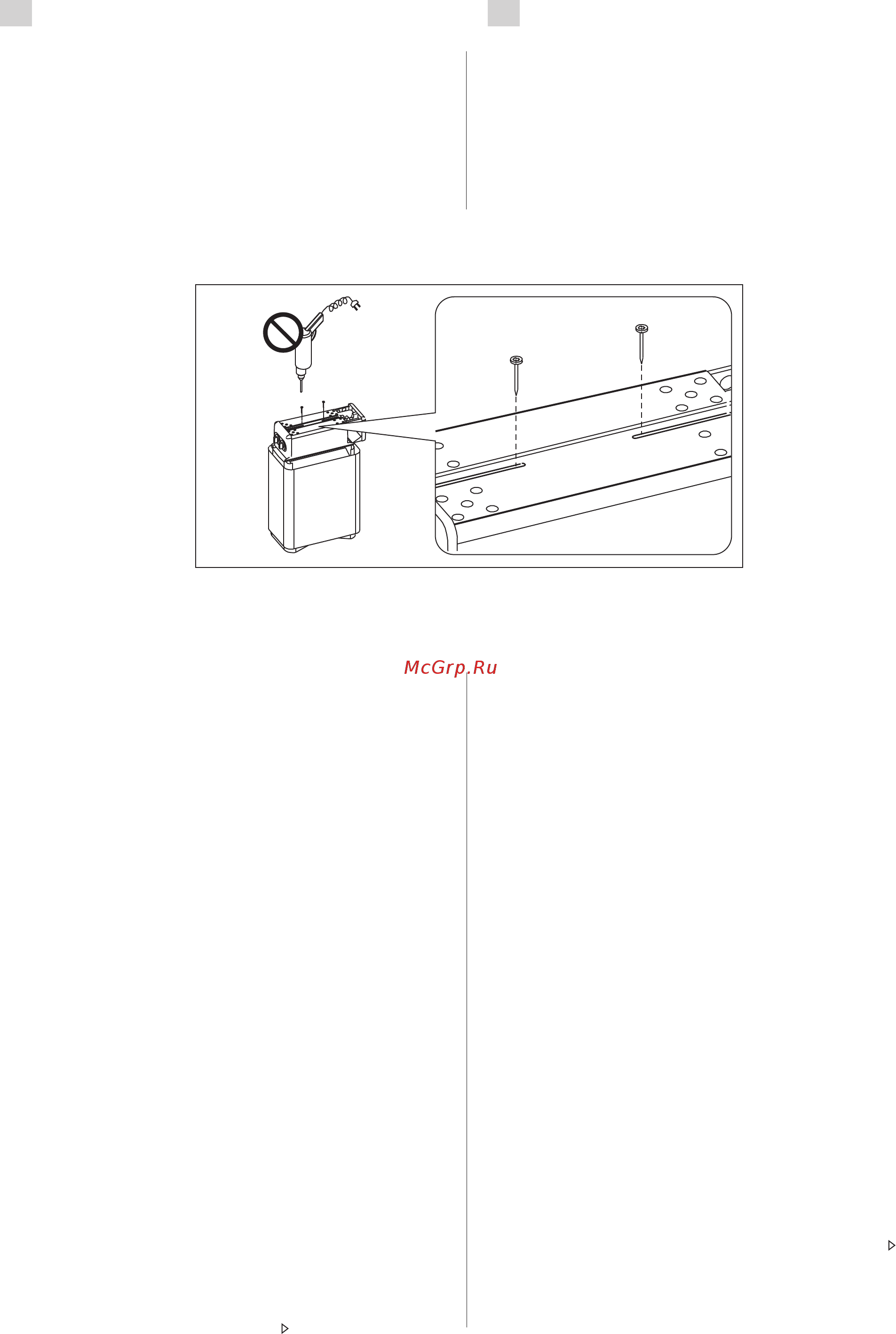

Kuva 7. Päätykappaleiden kiinnitysruuvien irrottaminen
Bild 7. Skruva upp ändstyckenas fästskruvar
