3.1.2. Liitäntäkaapelin kytkeminen kiukaaseen
Kiukaan liitäntäkaapelin kytkeminen on helpointa
tehdä ennen kiukaan kiinnittämistä seinään.
1. Käännä kiuas kyljelleen siten, että
ohjainlaitepääty osoittaa ylöspäin.
2. Kierrä ohjainlaitepäädyn kiinnitysruuvia auki
sähkökotelon pohjasta n. 10–12 mm ja vedä
päätykappale varovasti irti sähkökotelosta.
3. Puhkaise päätykappaleen esityöstetty reikä ja
vie liitäntäkaapeli reiän läpi vedonpoistajalle ja
liitinrimalle.
4. Kun liitäntäkaapeli on kytketty, työnnä ohjain-
laitepääty varovasti sähkökoteloon. Katso kuva
8. Ennen päätykappaleen kiinnitysruuvin kiris-
tystä on varmistettava, että sähkökotelon reu-
na on päätykappaleessa olevan uran pohjassa.
3.1.2. Inkoppling av anslutningskabel
Det är lättast att ansluta anslutningskabeln om
aggregatet inte monterats fast.
1. Lägg aggregatet på sidan så att styrreglagen
hamnar uppåt.
2. Skruva upp fästskruven till styrreglageändan ca
10–12 mm från kopplingslådans botten och dra
försiktigt loss ändstycket från kopplingslådan.
3. Stick hål i den förbearbetade plasten i änd-
stycket och träd anslutningskabeln genom hålet
till dragavlastaren och kopplingsplinten.
4. När anslutningskabeln kopplats in skjuts änd-
stycket försiktigt in i kopplingslådan. Se bild 8.
Kontrollera innan du drar åt skruven att kopp-
linslådans kant ligger i botten av ändstyckets
skarvspår.
3.2. Kiukaan kiinnittäminen seinään
Katso kuva 9.
1. Kiukaan asennusteline on kiinnitetty
kiukaaseen. Irrota asennustelineen lukitusruuvi
ja irrota asennusteline kiukaasta.
2. Kiinnitä kiukaan asennusteline seinään mukana
tulevilla ruuveilla. HUOM! Asennustelineen kiin-
nitysruuvien kohdalla, paneelin takana tulee olla tu-
kirakenteena esim. lauta, johon ruuvit kiinnittyvät
tukevasti. Jos paneelin takana ei ole tukirakennet-
ta, voidaan laudat kiinnittää myös paneelin päälle.
3. Nosta kiuas seinässä olevaan telineeseen siten,
että telineen alaosan kiinnityskoukut menevät
kiukaan rungon reunan taakse ja kiukaan ylä-
osan ura painuu
asennustelineen
päälle.
4. Lukitse kiuas ylä-
reunasta ruuvilla
asennustelinee-
seen.
3.2. Montering på vägg
Se bild 9.
1. Aggregatets monteringsställning är fäst vid ag-
gregatet. Skruva upp monteringsställningens
låsskruv och lösgör ställningen från aggrega-
tet.
2. Fäst monteringsställningen på väggen med de
medföljande skruvarna. OBS! Fästskruvarna
måste placeras så att de fäster i en hållfast
stödkonstruktion bakom panelen. Om det inte
finns några reglar eller bräder bakom panelen,
kan bräder också fästas utanpå panelen.
3. Lyft upp aggregatet på ställningen så att fäst-
krokarna på ställningens nedre del sträcker sig
bakom aggregatstom-
mens kan och spåret
i aggregatets övre del
passas in i mot ställ-
ningen
4. Lås fast aggregatet
vid ställningen med hjälp
av fästskruvarna i övre
kanten.

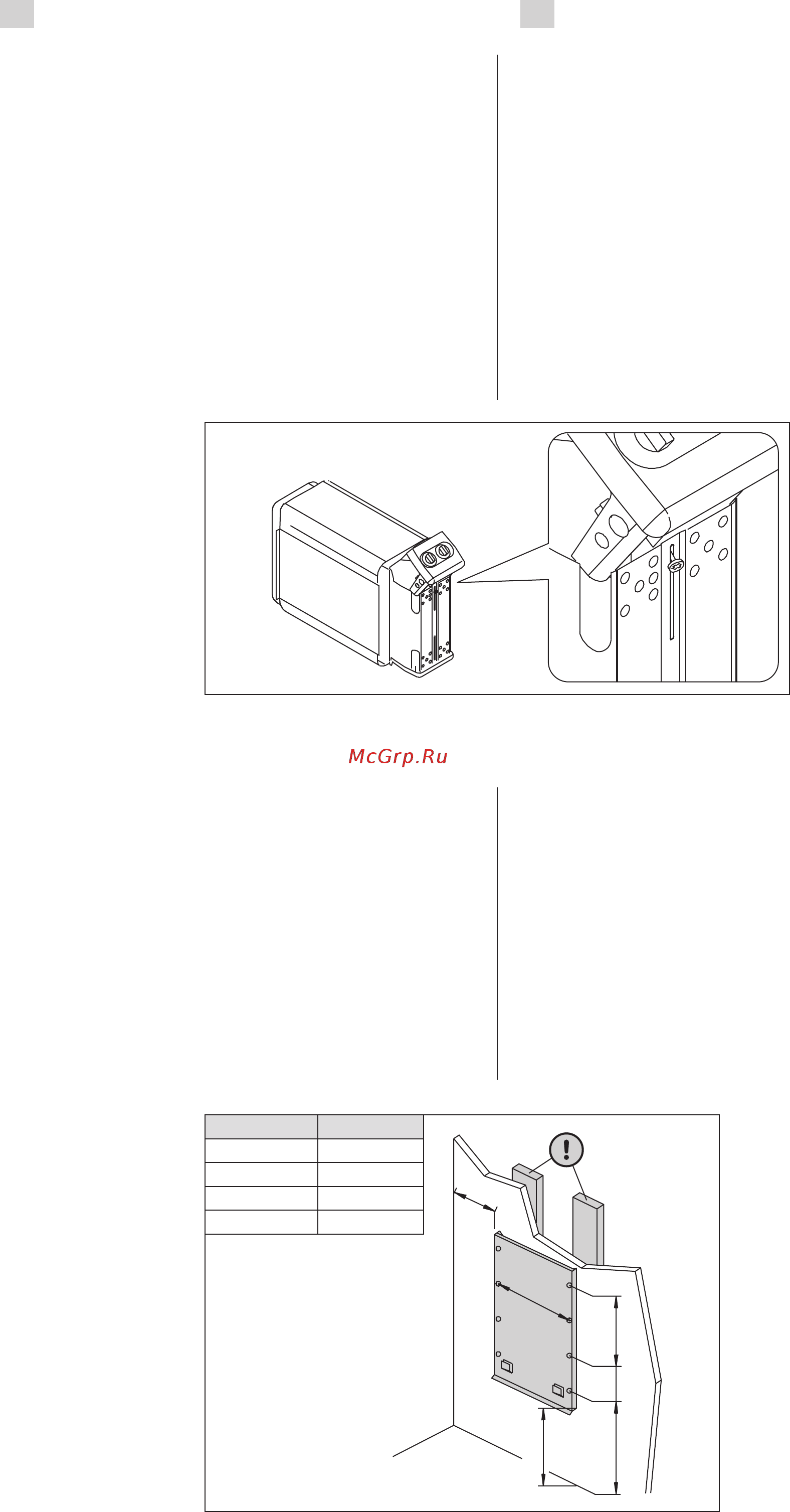

Kuva 8. Liitäntäkaapelin kytkeminen
Bild 8. Koppling av anslutningskabel
D
120
250
240min. 335
min. 265
TYP D min. mm
M45/M45E 115
M60/M60E 130
M80/M80E 180
M90E 200
Kuva 9. Kiukaan asennustelineen paikka (mitat millimetreinä)
Bild 9. Placering av aggregatets monteringställning (måtten i millimeter)
