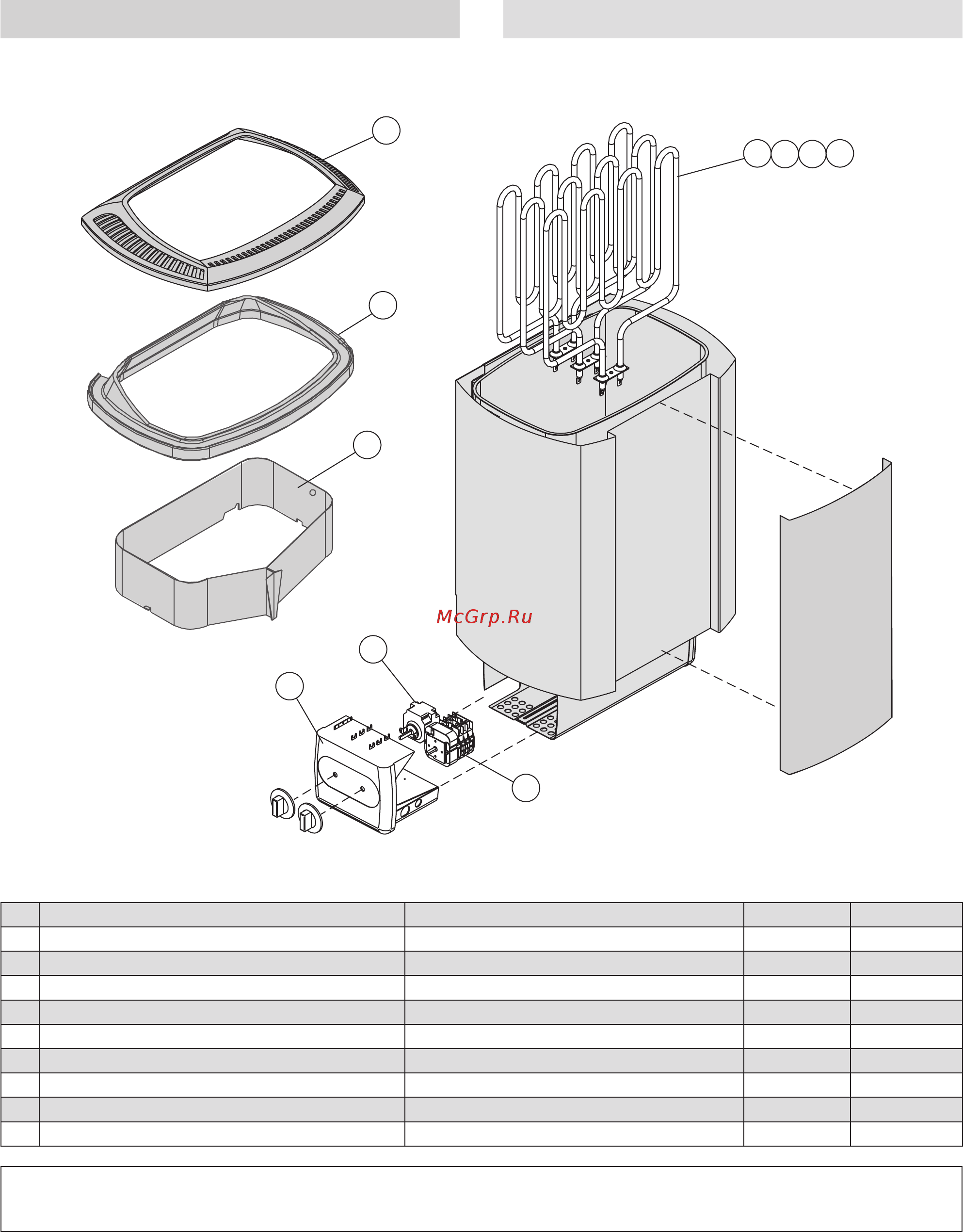

Harvia Top Steel M90E [63/64] Czê ci zamienne 4 pièces détachées
![Harvia Top Steel M90E [63/64] Czê ci zamienne 4 pièces détachées](/views2/1644613/page63/bg3f.png)
1 2 3 4
10
5
6
7
9
8
1 Résistance 1500 W/230 V
Element grzejny 1500 W/230 V
M, M-E ZSK-690
2 Résistance 2000 W/230 V
Element grzejny 2000 W/230 V
M, M-E ZSK-700
3 Résistance 2670 W/230 V
Element grzejny 2670 W/230 V
M, M-E ZSK-710
4 Résistance 3000 W/230 V
Element grzejny 3000 W/230 V
M90E ZSK-720
5 Interrupteur horaire
Regulator czasowy
M ZSK-510
6 Thermostat
Termostat
M ZSK-520
7 Élément de bout du boîtier électrique
Pokrywka skrzynki ³±czeniowej
M, M-E ZST-360
8 Dispositif de contrôle de la vapeur
Os³ona hamuj±ca przep³yw powietrza
M, M-E ZST-103
9 Dispositif de contrôle de la vapeur
Os³ona hamuj±ca przep³yw powietrza
M, M-E ZST-167
10 Dispositif de contrôle de la vapeur
Os³ona hamuj±ca przep³yw powietrza
M, M-E ZST-460
4. CZʦCI ZAMIENNE
4. PIÈCES DÉTACHÉES
Nous vous recommandons d’utiliser uniquement les pieces détachées du fabricant.
Zalecamy korzystanie wyłącznie z części zamiennychoferowanych przez producenta.
