FI SV
14
C
B
A
min. 20
min. 1100
min. 150
min. 150
A
max. 500
3. MONTERINGSANVISNING3. ASENNUSOHJE
3.1. Ennen asentamista
Ennen kuin ryhdyt asentamaan kiuasta, tutustu
asennusohjeeseen ja tarkista seuraavat asiat:
• Kiuas on teholtaan ja tyypiltään sopiva ko.
saunahuoneeseen. Taulukon 2 antamia saunan
tilavuusarvoja ei saa ylittää eikä alittaa.
• Syöttöjännite on sopiva kiukaalle
• Kiukaan asennuspaikka täyttää kuvassa 6 ja
taulukossa 2 annetut suojetäisyyksien vähim-
mäisarvot.
Arvoja on ehdottomasti noudatettava, koska niistä
poikkeaminen aiheuttaa palovaaran. Saunaan saa
asentaa ainoastaan yhden sähkökiukaan.
3.1. Före montering
Innan du börjar montera aggregatet bör du bekanta
dig med monteringsanvisningarna och kontrollera
följande saker:
• Aggregatets effekt är lämplig med tanke på
bastuns storlek. De volymer som anges i tabell
2 får inte överskridas eller underskridas.
• Driftspänningen är den rätta för aggregatet.
• Placeringen av aggregatet uppfyller de minimi-
avstånd som anges i bild 6 och tabell 2.
Avstånden måste ovillkorligen följas. Om säker-
hets avståndet är alltför litet uppstår brandfara.
Endast ett aggregat får monteras i en bastu.
Taulukko 2. Kiukaan asennustiedot
Tabell 2. Monteringsdata för aggregat

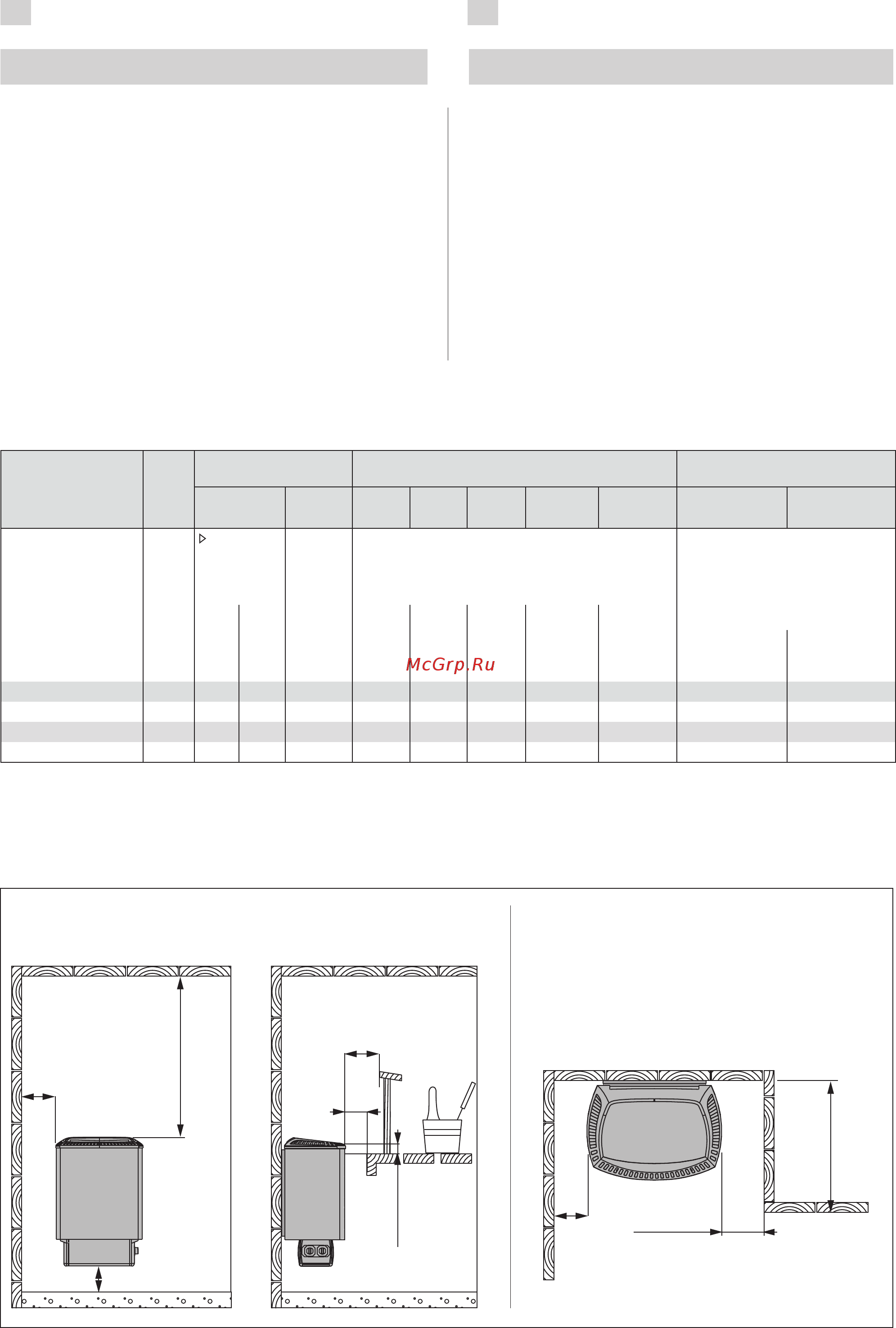

Kuva 6. Kiukaan suojaetäisyydet (mitat millimetreinä)
Bild 6. Säkerhetsavstånd (måtten i millimeter)
*) sivupinnasta seinään, ylälauteeseen tai yläkaiteeseen
**) etupinnasta ylälauteeseen tai yläkaiteeseen
***) anturille 4 x 0,25 mm
2
(ME)
*) från sidoyta till vägg, övre räck eller övre lave
**) från framyta till övre räck eller övre lave
***) för givare 4 x 0,25 mm
2
(ME)
Kiuas/Aggregat
Malli ja mitat/
Modell och mått
Teho
Effekt
kW
Löylyhuone
Bastuutrymme
Kiukaan min. suojaetäisyydet
Min. säkerhetsavstånd för aggregat
Liitäntäkaapeli
Anslutningskabel
Tilavuus
Volym
Korkeus
Höjd
A
min.
B
min.
C
min.
Kattoon
Till tak
Lattiaan
Till golv
400 V 3N~
Sulake
Säkring
lev./bredd 410 mm
(Sound 420 mm)
syv./djup 290 mm
(Sound 310 mm)
kork./höjd 650 mm
(Sound 620 mm)
paino/vikt 16 kg
kivet/stenar
max. 20 kg
2.3.
min.
mm
Katso kuva 6.
Se bild 6.
Katso kuva 10. Mitat pätevät
vain liitäntäkaapeliin (4)!
Se bild 10. Avmåttarna gäller
bara till anslutningskabeln (4)!
min.
m
3
max.
m
3
*)
mm mm
**)
mm mm mm mm
2
A
M45/M45E 4,5 3 6 1900 35 20 35 1100 150 5 x 1,5 ***) 3 x 10
M60/M60E 6,0 5 8 1900 50 30 50 1100 150 5 x 1,5 ***) 3 x 10
M80/M80E 8,0 7 12 1900 100 30 80 1100 150 5 x 2,5 ***) 3 x 16
M90E 9,0 8 14 1900 120 40 100 1100 150 5 x 2,5 ***) 3 x 16
Kiuas voidaan asentaa seinäsyvennykseen,
jonka korkeus on vähintään 1900 mm.
Aggregatet kan monteras i en väggnisch,
vars höjd är minst 1900 mm.
