TRU-650/13ER
Rezerves daïu shçma

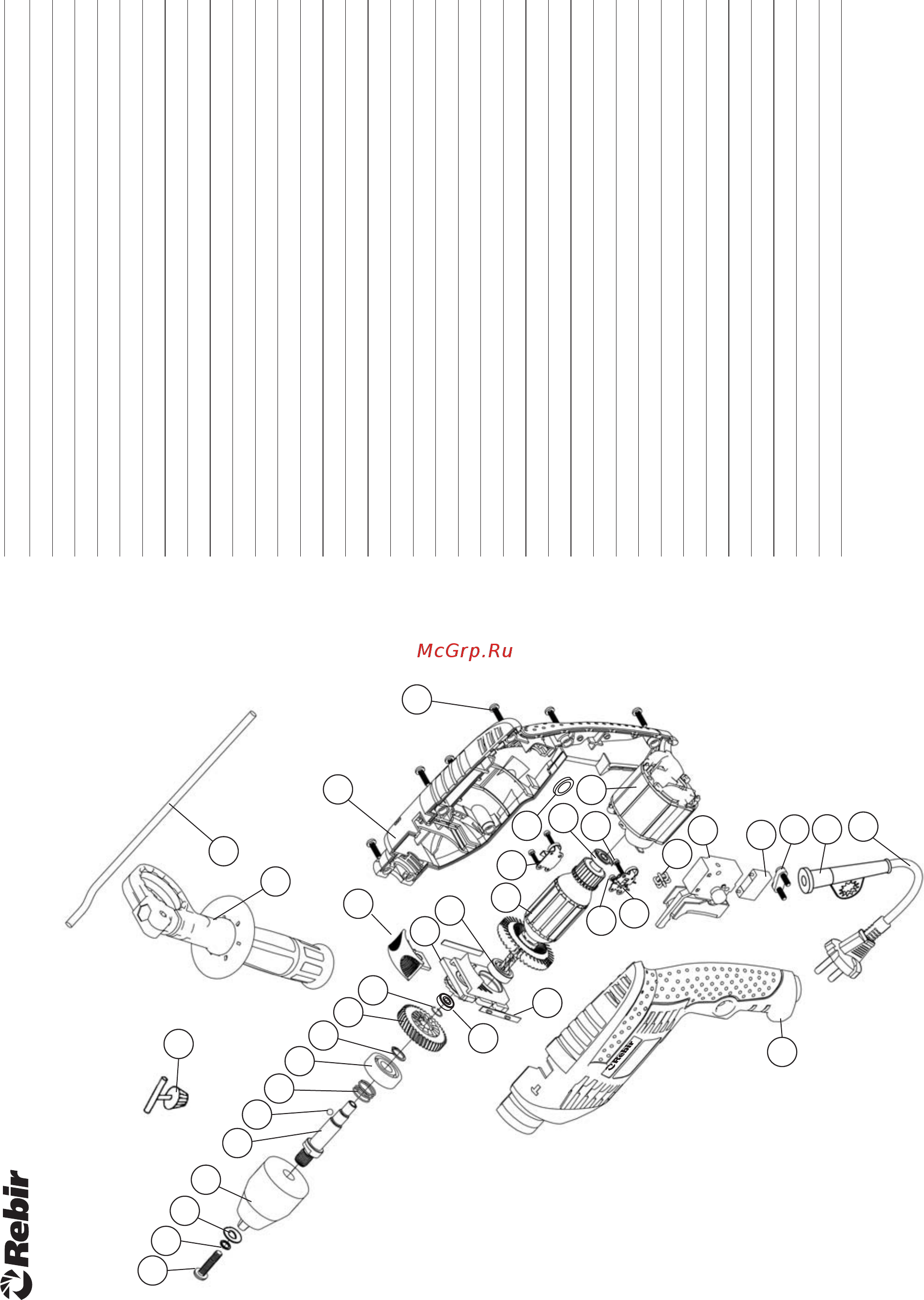

Diagram of Spare Parts
Ñõåìà çàï÷àñòåé
Rezerves
daïu shçma
Diagram
of Spare Parts
Ñõåìà
çàï÷àñòåé
URBJMAÐÎNA
DRILL
ÌÀØÈÍÀ ÑÂÅÐËÈËÜÍÀß
URBJMAÐÎNA
DRILL
ÌÀØÈÍÀ
ÑÂÅÐËÈËÜÍÀß
1
2
3
4
5
6
7
8
9
10
11
12
36
13
15
14
16
17
18
19
20
24
26
25
27
28
29
30
31
32
33
34
21
23
37
Paturam sev tiesîbas ienest izmaiòas.
Îñòàâëÿåì çà ñîáîé ïðàâî íà âíåñåíèå èçìåíåíèé.
Modifications reserved.
38
v. 01.2013
Мод. № Наименование Шифр детали
01. Винт М5х22 TRU-650/13ER-01
02. Шайба пружинная M5 DIN127 215408-A
03. Шайба M5 DIN125 215252-A
04. Патрон 1.5-13 mm 1/2-20 UNF 301508
05. Шпиндель TRU-650/13ER-05
06. Шарик D4 300877
07. Пружина TRU-650/13ER-07
08. Подшипник 6201 2RS (180201) 300803
09. Кольцо стопорное 12x1 DIN 471 300499
10. Колесо зубчатое TRU-650/13ER-10
11. Кольцо стопорное 10х1 DIN 471 300500
12. Упор TRU-650/13ER-12
13. Пластина TRU-650/13ER-13
14. Щит промежуточный TRU-650/13ER-14
15. Переключатель TRU-650/13ER-15
16. Подшипник 608 2Z (80018) 300791
17. Кольцо 4х1,8 TRU-650/13ER-17
18. Якорь TRU-650/13ER-18
19. Верхний щеткодержатель TRU-650/13ER-19
20. Подшипник 607 2Z (80017) 300674
21. Полукорпус правый TRU-650/13ER-21
23. Винт M4x16 SPEZ 16zn 215779-A
24. Статор TRU-650/13ER-24
25. Щетка TRU-650/13ER-25
26. Винт ST2,9х10F TRU-650/13ER-26
27. Нижний щеткодержатель TRU-650/13ER-27
28. Дроссель TRU-650/13ER-28
29. Выключатель TRU-650/13ER-29
30. Конденсатор 0.22 mF 301447
31. Пластина TRU-650/13ER-31
32. Трубка защитная TRU-650/13ER-32
33. Кабель в сборе HO5 RN-F 2x0.75 301392
34. Полукорпус левый TRU-650/13ER-34
36. Рукоятка TRU-650/13ER-36
37. Ключ к патрону 1,5-13mm 300509
38. Подшипник 688 2Z (1080088) 300688
