v. 01.2013
Rezerves daïu shçma

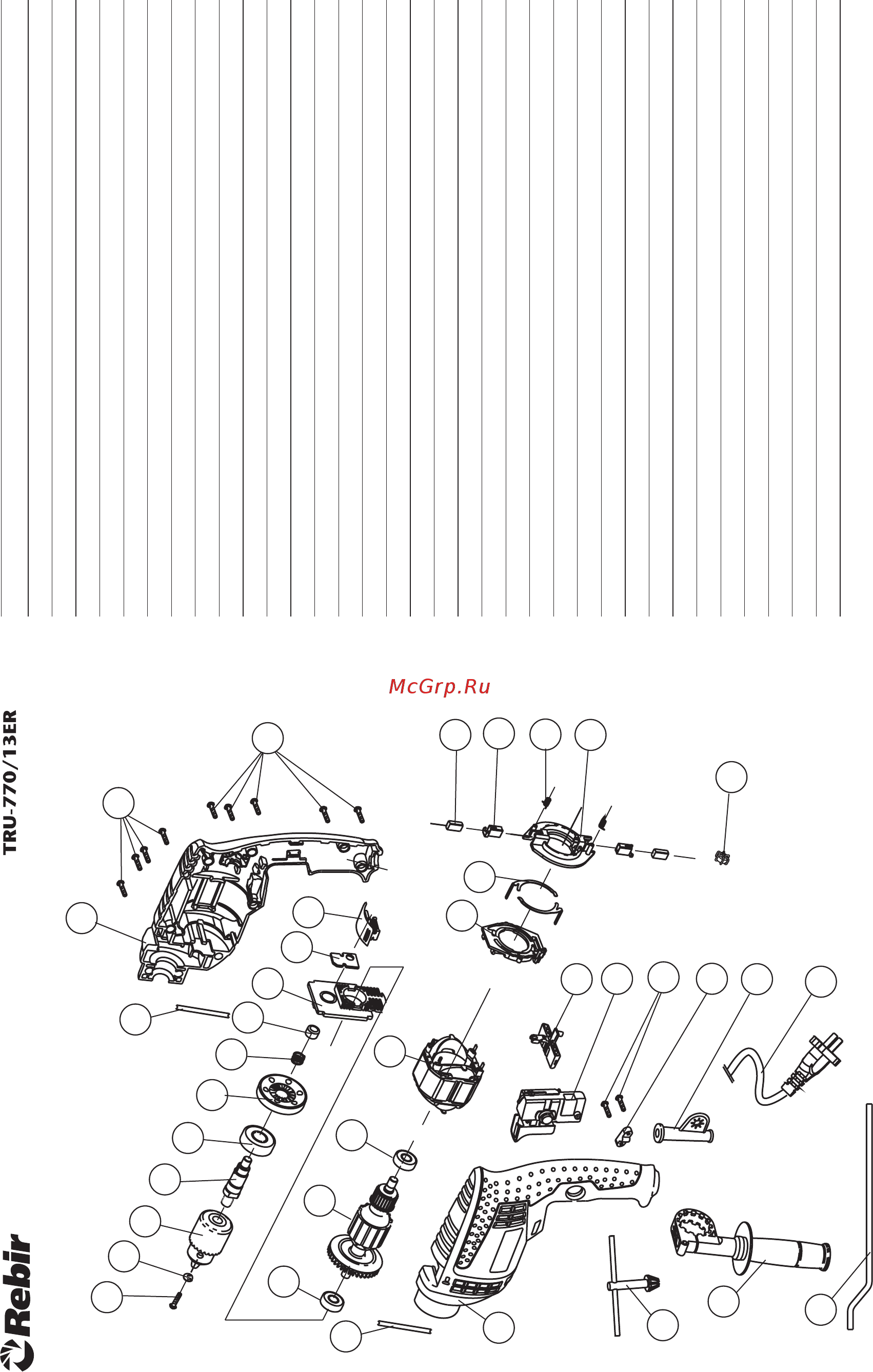

Diagram of Spare Parts
Ñõåìà çàï÷àñòåé
Rezerves
daïu shçma
Diagram
of Spare Parts
Ñõåìà
çàï÷àñòåé
URBJMAÐÎNA
DRILL
ÌÀØÈÍÀ ÑÂÅÐËÈËÜÍÀß
URBJMAÐÎNA
DRILL
ÌÀØÈÍÀ
ÑÂÅÐËÈËÜÍÀß
Paturam sev tiesîbas ienest izmaiòas.
Îñòàâëÿåì çà ñîáîé ïðàâî íà âíåñåíèå èçìåíåíèé.
Modifications reserved.
Мод. № Наименование Шифр детали
01. Винт TRU-770/13ER-01
02. Шайба пружинная M5 DIN127 215408-A
03. Патрон 1.5-13 mm 1/2-20 UNF 301508
04. Шпиндель TRU-770/13ER-04
05. Подшипник 6002 2RS (180102) 300844
06. Колесо зубчатое TRU-770/13ER-06
07. Пружина TRU-770/13ER-07
08. Подшипник НК 0808 300801
09. Щит промежуточный TRU-770/13ER-09
10. Упор TRU-770/13ER-10
11. Переключатель TRU-770/13ER-11
12. Подшипник 608 2RS (180018) 300900
13. Якорь TRU-770/13ER-13
14. Подшипник 608 2Z (80018) 300791
16. Статор TRU-770/13ER-16
19. Плата TRU-770/13ER-19
20. Контакт TRU-770/13ER-20
21. Подвижная рамка TRU-770/13ER-21
22. Пружина TRU-770/13ER-22
23. Щеткодержатель TRU-770/13ER-23
24. Щетка TRU-770/13ER-24
25. Переключатель реверса TRU-770/13ER-25
26. Выключатель с конденсатором TRU-770/13ER-26
27. Винт ST4x14 TRU-770/13ER-27
28. Пластина TRU-770/13ER-28
29. Трубка защитная TRU-770/13ER-29
30. Кабель в сборе HO5 RN-F 2x0.75 301392
32. Правый полукорпус TRU-770/13ER-32
33. Упор TRU-770/13ER-33
34. Левый полукорпус TRU-770/13ER-34
36. Ключ к патрону 1,5-13mm 300509
37. Рукоятка TRU-770/13ER-37
38. Упор TRU-770/13ER-38
39. Дроссель TRU-770/13ER-39
