Диолд МЭСУ-6-01 [4/10] Машина ручная электрическая сверлильная
![Диолд МЭСУ-6-01 [4/10] Машина ручная электрическая сверлильная](/views2/1645627/page4/bg4.png)
2
3. Комплект поставки
№
Наименование
Кол.
Примечание
1.
Машина МЭСУ-6-01
1
Возможно
изменение
комплекта поставки
по согласованию с
торгующей
организацией
2.
Патрон сверлильный с винтом
(установлены на машине)
1
3.
Ключ патрона
1
4.
Рукоятка дополнительная
1
5.
Ограничитель
1
6.
Щетка
2
7.
Руководство по эксплуатации
1
8.
Адреса гарантийных мастерских по ремонту
1
9.
Упаковка
1
4. Устройство и принцип работы

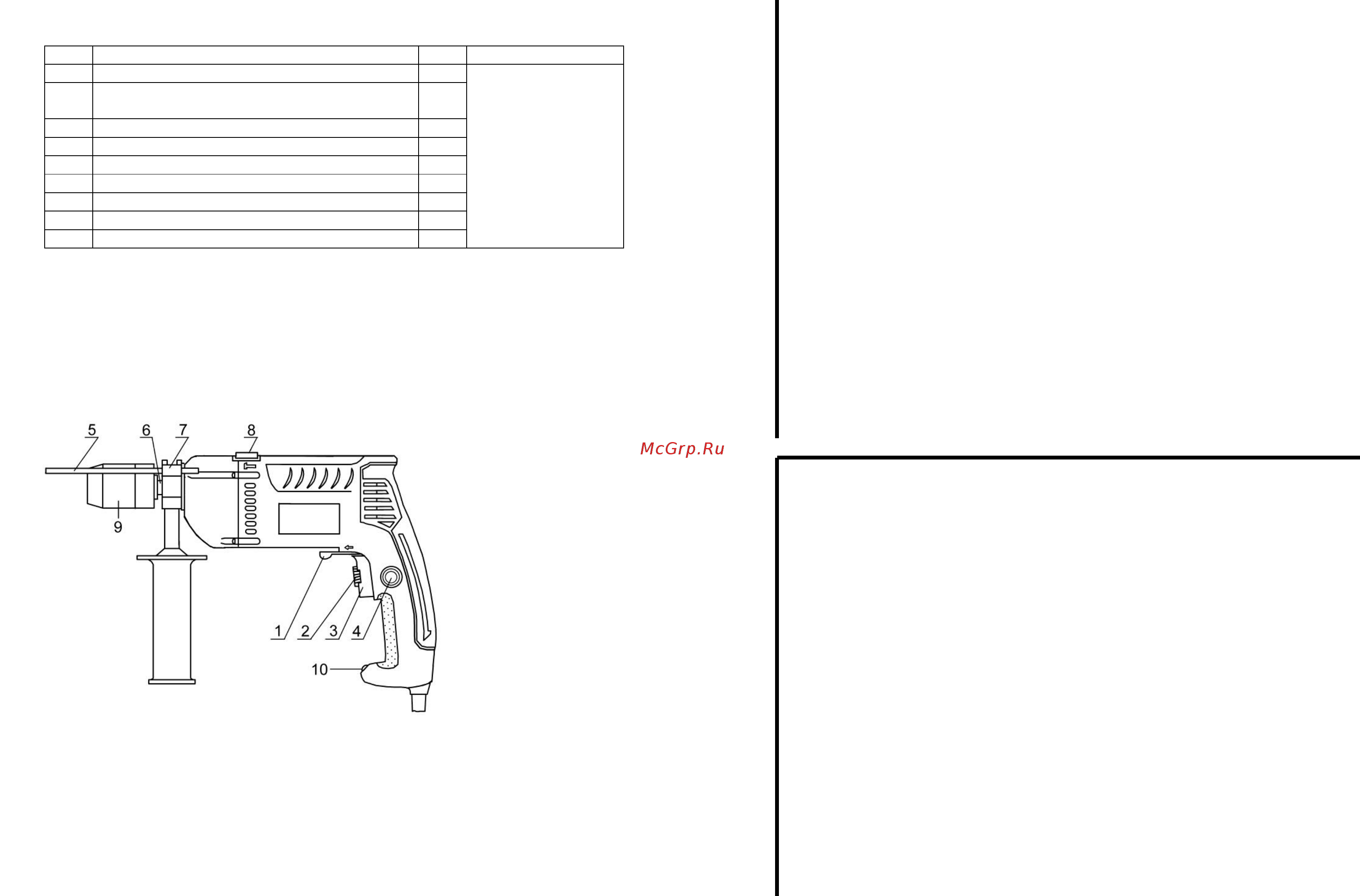

4.1. Устройство машины изображено на рис.1
4.1.1. Машина комплектуется дополнительной рукояткой поз. 7, которая устанавлива-
ется на горловину корпуса (посадочный диаметр Ø 43 мм.), фиксируется поворотом рукоят-
ки против часовой стрелки.
4.1.2. Ограничитель поз. 5 предназначен для выставления необходимой глубины свер-
ления.
4.2. Принцип работы.
4.2.1. Включение машины осуществляется при нажатии на курок выключателя поз. 3.
Крутящий момент двигателя передается на шпиндель поз. 6, с установленным патроном.
Для отключения машины необходимо отпустить выключатель.
4.2.2. Машина имеет три режима работы: вращательный, ударно-вращательный и ре-
версивный. Переключение из ударно-вращательного режима (знак «молоток») во враща-
тельный (знак «сверло») и обратно осуществляется перемещением переключателя поз. 8 в
сторону соответствующего знака режима работы «молоток» или «сверло».
Реверсивный режим работы производится с помощью перемещения переключателя поз. 1
«влево-вправо», при этом шпиндель изменяет направление вращения на противоположное.
15
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина ручная электрическая сверлильная
ударно-вращательная МЭСУ-6-01 (Арт. 10012080)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина ручная электрическая сверлильная
ударно-вращательная МЭСУ-6-01 (Арт. 10012080)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
1 – переключатель
2 – регулятор
скорости
3 – курок
выключателя
4 – кнопка
5 – ограничитель
6 – шпиндель
7 – дополнительная
рукоятка
8 – переключатель
режимов
9 – патрон
10 – световая подсветка
Рис. 1
Л и н и я о т р е з а
Л и н и я о т р е з а
