15
ET
RU
8.
10.
11.
7.
6.
3.
9.
9.
8.
12.

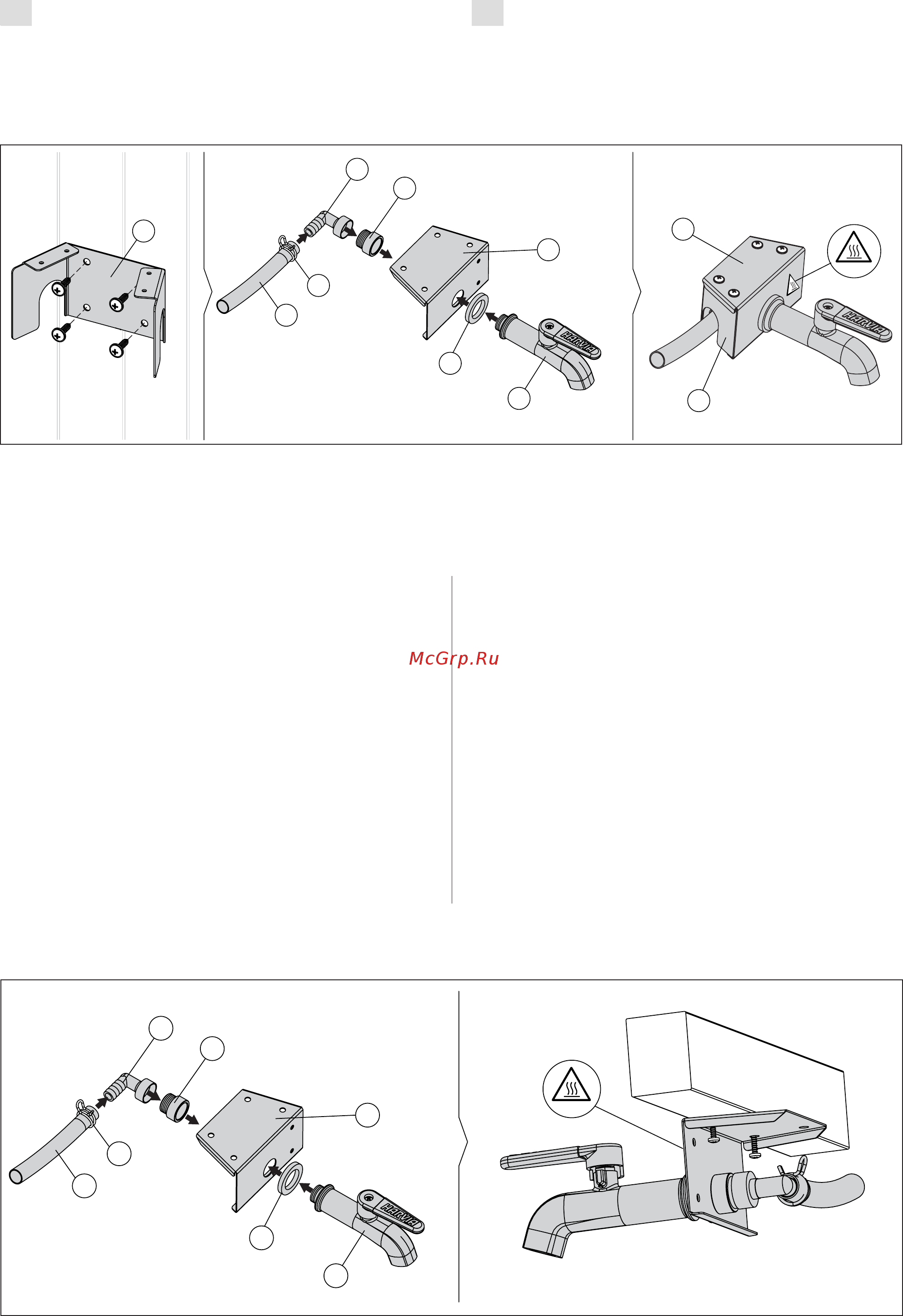

Рисунок 3.
Joonis 3.
Рисунок 4.
Joonis 4.
puu/trä
wood/Holz
дерево/puit
10.
11.
7.
6.
3.
9.
12.
B. Поддеревяннуючастьспомощьюкронштейна
длякрана(рисунок4).
• Соединитевместекран(деталь10),прокладку
(деталь11),штуцер(деталь3),фиксирующую
гайку(деталь12)икронштейндлякрана
(деталь9)такимобразом,чтобыпрокладка
оказалосьнасторонекрана.
• Повернитештуцервнужномнаправлениии
затянитеего.
• Отмерьтенеобходимуюдлинушлангаи
обрежьтеего.
• Установитехомут(деталь6)нашланги
надвиньтешлангнаштуцер.Затянитес
помощьюшланговогохомута.
• Прикрепитевсюконструкциюскраномв
необходимомместе.
• Приклейтезнакгорячейводынавидимое
местопередкраном.
B. Kraanikinnitiga puitosa alla (joonis 4)
• Ühendage kraan (osa 10), tihend (osa 11),
põlv (osa 3), pikendusmuhv (osa 12) ja
kraaniklamber (osa 9) omavahel nii, et
tihend jääb kraani poole.
• Keerake liitmik soovitud suunda ja pinguta-
ge seda.
• Mõõtke vajamineva vooliku pikkus ja hanki-
ge sobiv voolik.
• Keerake voolikuklamber (osa 6) ümber voo-
liku ja ühendage voolik liitmikuga. Pinguta-
ge voolikuklambri abil.
• Paigaldage kogu kraanikinniti soovitud
kohta.
• Kinnitage kuuma vee eest hoiatav kleebis
nähtavale kohale.
