7
DE
EN
1.
2.
7.
6.

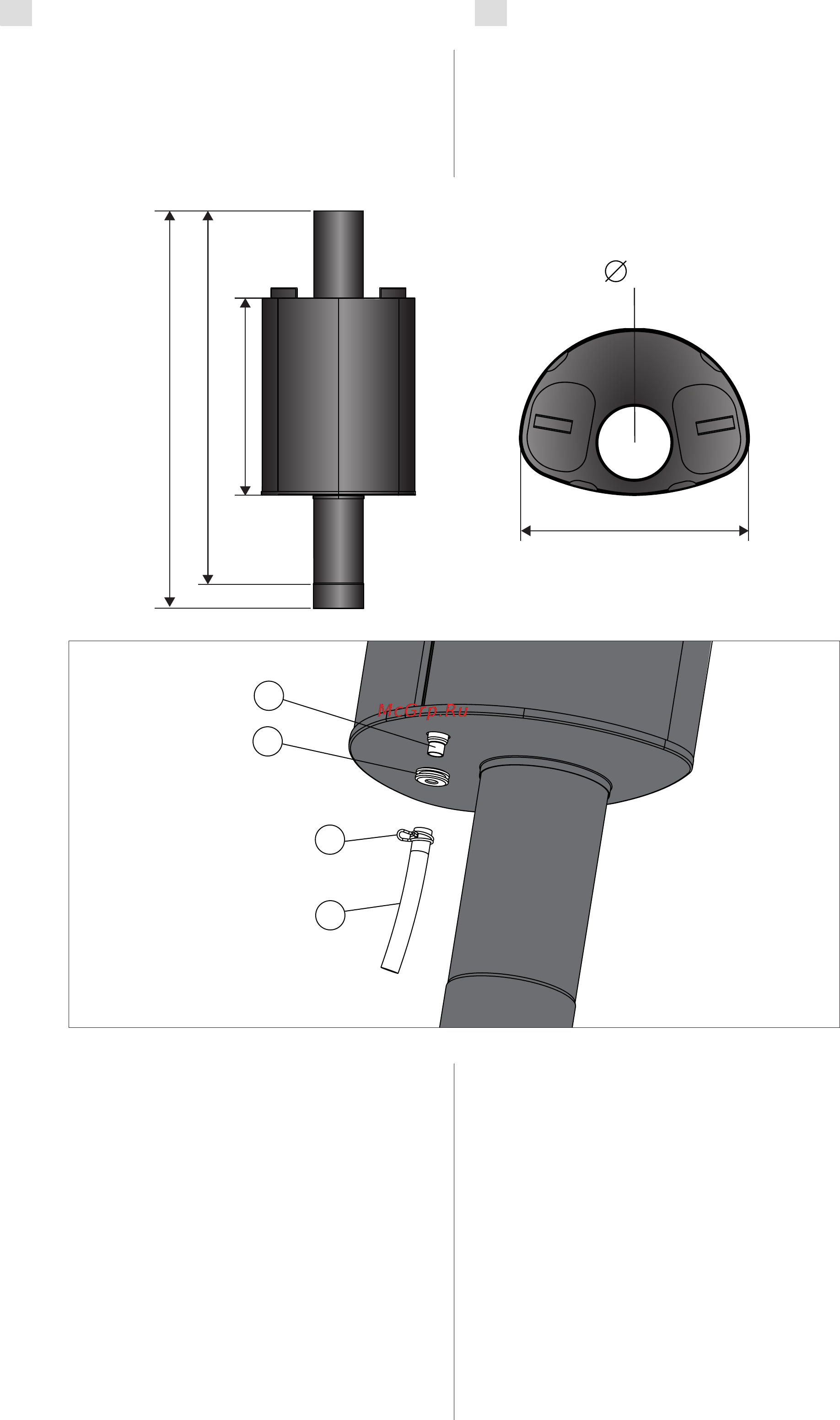

Figure 1.
Abbildung 1.
25 l
450 mm
850 mm
910 mm
360 mm
115 mm
Congratulations on your good choice!
Water heater will service you for a long time, when
usage and maintenance is done as showed in this
manual. Please read the instructions carefully before
using the water heater. Keep these instructions for later
use.
Installation
1. Before placing the water heater, insert contrac-
tion tube (part 1) and rubber grommet (part 2).
See figure 1.
2. Install black cover pipe H=25 (part 4) over the
smoke outlet of the heater. (Figure 2)
3. Lift the water heater on top of the stove. Place
the heater so that the filling holes faces up-
ward and the smoke outlet going through the
heater fits the smoke outlet cone on top of the
stove tightly. Check that the installation is tight.
4. Insert the black radiation protection H=15 (part
5) above the water heater and around the con-
necting pipe. When using protective sheath or
other protection that does not protect surroun-
Herzlichen Glückwunsch zu Ihrer guten Wahl!
Sie werden den Warmwasserbehälter lange Zeit
nutzen können, wenn Sie diese Betriebs- und
Wartungsanleitung beachten. Bitte lesen Sie
die Anweisungen vor der Inbetriebnahme des
Warmwasserbehälters aufmerksam durch. Bewahren Sie
die Anweisungen auf, um sie später zu konsultieren.
Installation
1. Vor dem Aufstellen des Warmwasserbehälters
führen Sie das Kontraktionsrohr (Teil 1) und
die Gummidichtung (Teil 2) ein. Siehe Ab-
bildung 1.
2. Installieren Sie das schwarze Mantelrohr H=25
(Teil 4) über dem Rauchabzug des Warmwas-
serbehälters. (Abbildung 2).
3. Heben Sie den Warmwasserbehälter auf den
Ofen. Positionieren Sie den Warmwasserbe-
hälter so, dass die Einfüllöffnungen nach oben
zeigen und der durch den Warmwasserbehälter
verlaufende Rauchabzug fest auf den Raucha-
bzugstrichter auf dem Ofen passt. Überprüfen
Sie, ob die Installation fest ist.
