3
SV
FI
4. Asenna musta
säteilysuoja H=15
cm (osa 5) veden-
lämmittimen päälle,
liitosputken ympä-
rille. Käytettäessä
tulisijan suojaseinää
tai muuta suojausta,
joka ei ulotu suojaa-
maan ympäristön
palavia materiaaleja
vedenlämmittimen ja
savuhormin välisen
liitosputken läm-
pösäteilyltä, tulee
liitosputken päälle
asentaa mukana toi-
mitettu säteilysuoja.
• suojaamattoman
savuputken suo-
jaetäisyys pala-
viin materiaalei-
hin on 500 mm
• säteilysuojaa
käytettäessä
suojaetäisyys on
250 mm
5. Tue vedenlämmitintä
asentaessasi muita
savuputken tai pii-
pun osia.
6. Pyöräytä vedenlämmitintä siten, että kivitila
tulee haluttuun suuntaan.
7. Pujota letkunkiristin (osa 6) letkuun (osa 7) ja
työnnä letku liittimeen, kiristä letkunkiristimellä.
8. Mieti hanan kiinnittimelle turvallinen ja sopi-
va kiinnityspaikka – muista että hanasta tulee
kuumimmillaan kiehuvaa vettä. Varmista ettei
kukaan vaaraa ymmärtämätön pääse käyttä-
mään hanaa.
9. Hana voidaan asentaa kolmella eri tavalla:
A. seinäkiinnittimen (osa 8) ja hanankiinnitti-
men (osa 9) avulla puuseiniin (kuva 3)
• asenna ensin seinäkiinnitin seinään ruu-
veilla
• kiinnitä hana (osa 10), tiiviste (osa 11), liitin
(osa 3), hanan jatko (osa 12) ja hanakiinni-
tin (osa 9) toisiinsa, tiiviste hanan puolelle
• käännä liitin haluttuun suuntaan ja kiristä
liitos sopivan tiukalle
• mittaa letkun pituus sopivaksi ja katkaise
ylimääräinen pois
• pujota letkunkiristin (osa 6) letkuun ja työn-
nä letku liittimeen, kiristä letkunkiristimellä
• kiinnitä hanakiinnitin-kokonaisuus sei-
näkiinnittimeen ruuveilla, ohjaten letku
menemään sille tehtyyn koloon seinäkiin-
nittimessä
• kiinnitä kuumasta vedestä varoittava
varoitusmerkki käytön kannalta näkyvään
paikkaan
5.
4.
4. Montera det svar-
ta strålningsskyddet
H=15 cm (del 5) på
vattenvärmaren, runt
anslutningsröret.
Vid användning av
skyddsvägg för eldstad
eller annat skydd, som
inte skyddar brännbara
material i omgivningen
från värmestrålning
från anslutningsröret
mellan vattenvärmaren
och rökkanalen, ska
det medföljande strål-
ningsskyddet instal-
leras ovanpå anslut-
ningsröret.
• ett oskyddat
rökrörs skyddsavstånd
till brännbara material
är 500 mm
• när strålningsskydd
används är skyddsavs-
tåndet 250 mm
5. När du installerar
vattenvärmaren, stöd
upp rökrörets eller
skorstenens övriga
delar.
6. Vrid vattenvärmaren så att stenmagasinet
hamnar i önskad riktning.
7. Trä slangklämman (del 6) på slangen (del 7)
och skjut in slangen i kopplingsstycket och dra
åt med slangklämman.
8. Välj en säker och lämplig installationsplats för
kranen. Kom ihåg att det kan komma kokan-
de vatten ur kranen. Säkerställ att ingen som
inte är insatt i riskerna kommer åt att använda
kranen.
9. Kranen kan installeras på tre olika sätt:
A. med väggfästet (del 8) och kranfästet (del 9) i
träväggar (bild 3)
• montera först väggfästet i väggen med
skruvarna
• montera kranen (del 10), tätningen (del 11),
kopplingsstycket (del 3), kranförlängning
(del 12) och kranfästet (del 9) ihop med va-
randra, tätningen på kransidan
• vrid anslutningen i önskad riktning och dra
åt kopplingen lagom hårt
• mät längden på slangen så att den blir
lagom lång och kapa av den överflödiga
delen
• trä slangklämman (del 6) på slangen och
skjut in slangen i kopplingsstycket och dra
åt med slangklämman
• fäst kranfästet i väggfästet och led slangen
in i det för det avsedda hålet i väggfästet
• fäst varningsdekalen om hett vatten på en
väl synlig plats med tanke på användnin-
gen

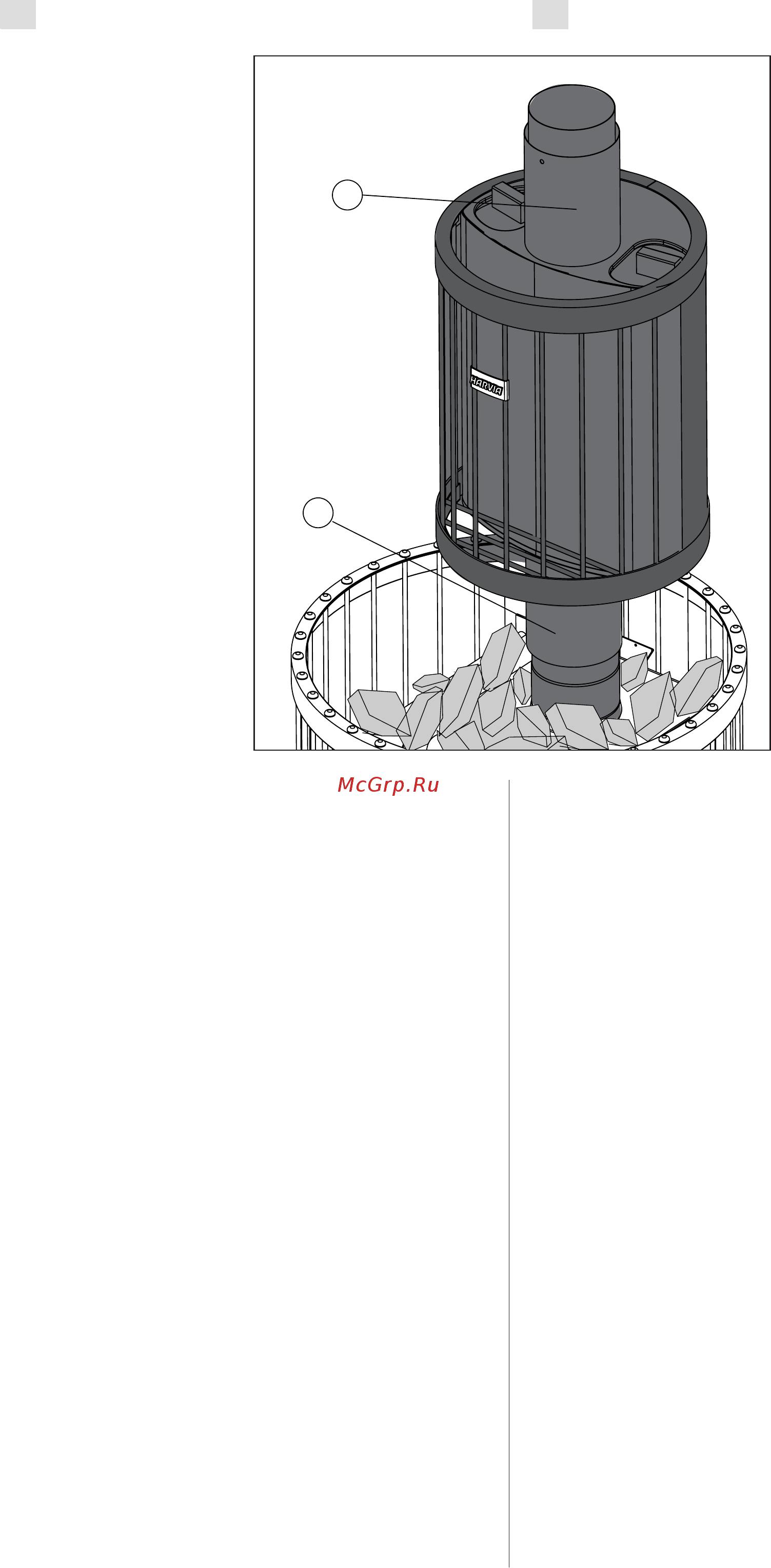

Kuva 2.
Bild 2.
