4.3.8 Монтаж нижней двери

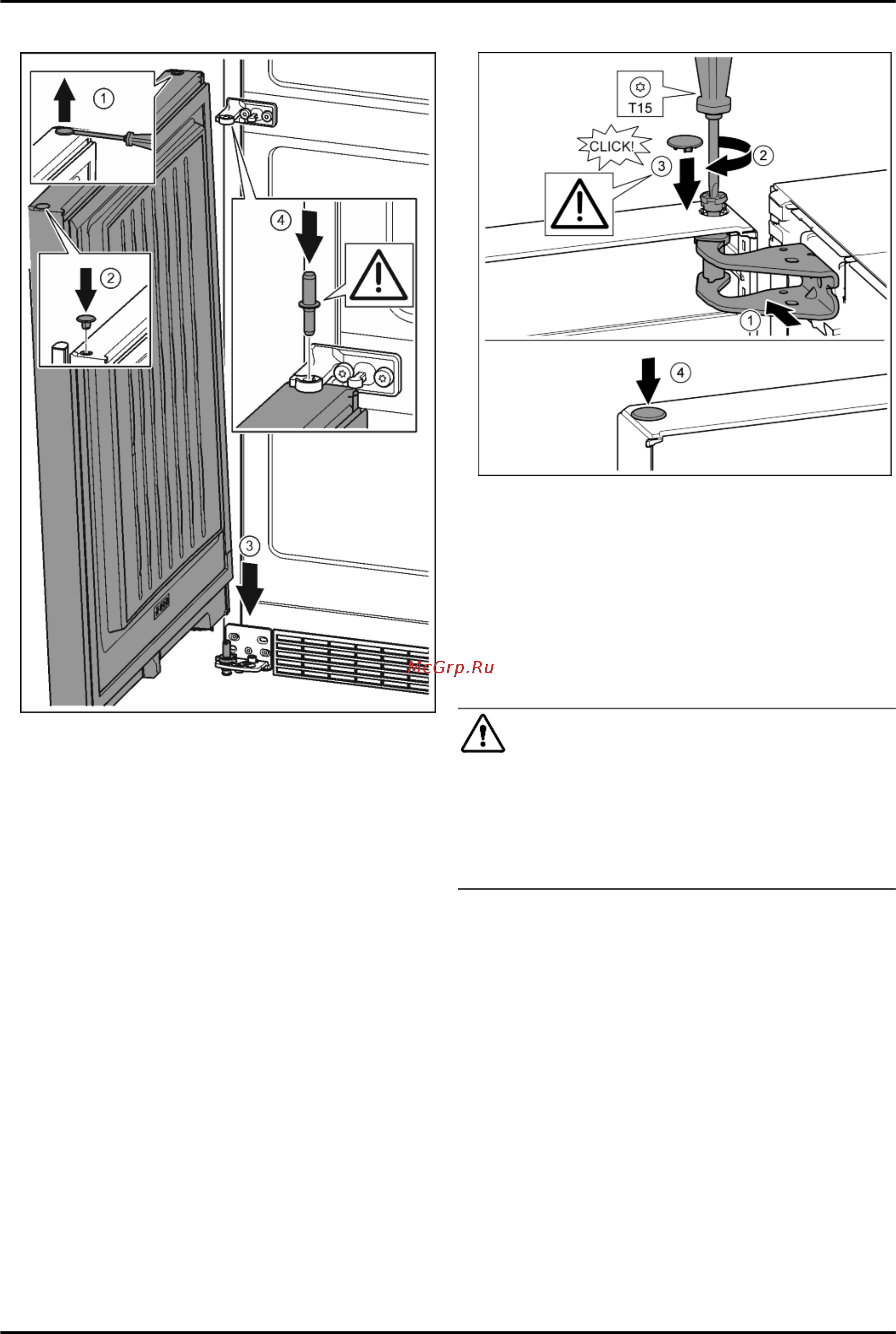

Fig. 22
u
Осторожно приподнять шлицевой отверткой заглушку и
извлечь ее.
Fig. 22 (1)
u
Заглушку снова вставить с другой стороны.
Fig. 22 (2)
u
Установить дверь сверху на нижний опорный палец.
Fig. 22 (3)
u
Вставить средний опорный палец через средний
опорный кронштейн в нижнюю дверь. При этом следить
за тем, чтобы выступ фиксатора был направлен назад.
Fig. 22 (4)
4.3.9 Монтаж верхней двери
Fig. 23
u
Установить дверь на средний опорный палец.
u
Дверь вверху выровнять по отверстию в опорном крон-
штейне.
Fig. 23 (1)
u
Вставить палец и затянуть отверткой Т15.
Fig. 23 (2)
u
Установить предохранительную крышку для защиты
двери: вставить предохранительную крышку и прове-
рить, прилегает ли она к двери. В ином случае вставить
палец полностью.
Fig. 23 (3)
u
Вставить заглушку.
Fig. 23 (4)
4.3.10 Выравнивание дверей
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
u
При необходимости, выставить дверь посредством двух
продольных отверстий в нижнем опорном кронштейне и
среднем опорном кронштейне, выравнивая относи-
тельно корпуса устройства. Для этого выкрутить
средний винт в нижнем опорном кронштейне с
помощью прилагаемой к Т25 насадки. Оставшиеся
винты немного отпустить с помощью насадки к Т25 или
отверткой Т25 и выровнять посредством продольных
отверстий. В среднем опорном кронштейне отпустить
винты с помощью насадки к Т25 и выровнять средний
опорный кронштейн посредством продольных отвер-
стий.
u
Подпереть дверь: с помощью рожкового ключа SW10
выворачивать установочную опору на нижнем опорном
кронштейне до тех пор, пока она не будет опираться на
пол, затем повернуть еще на 90°.
Ввод в работу
14 * Наличие в зависимости от модели и комплектации
