Liebherr K 4330 [10/24] Перестановка верхних опорных частей

4.3.2 Перестановка верхних опорных

частей

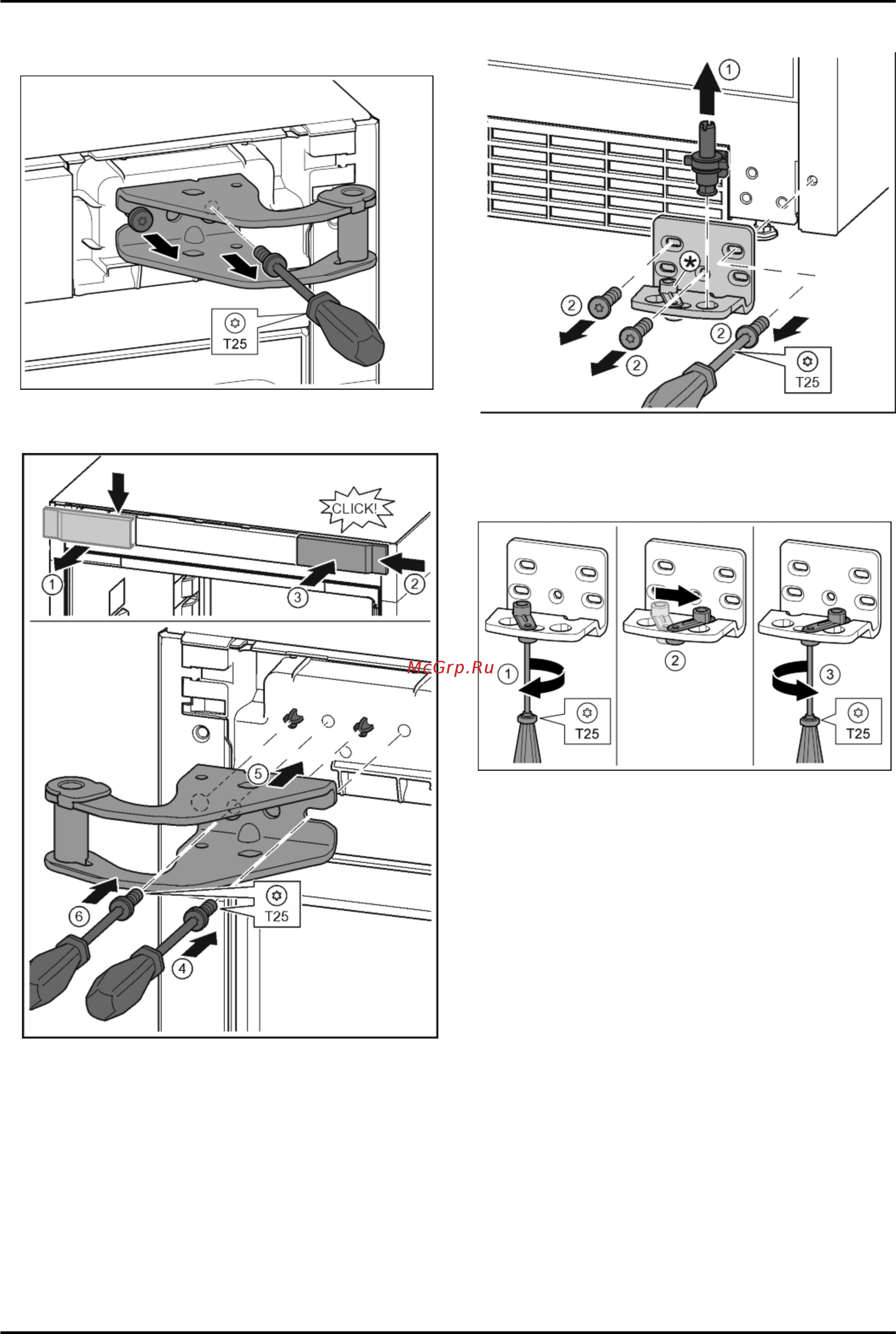

Fig. 10

Оба винта выкрутить отверткой Т25.

Приподнять и убрать опорный кронштейн.

Fig. 11

Отпустить крышку и снять сбоку.

Fig. 11 (1)

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

Fig. 11 (2)

Крышку зафиксировать.

Fig. 11 (3)

Установить винт отверткой Т25.

Fig. 11 (4)

Установить верхний опорный кронштейн.

Fig. 11 (5)

Цапфы находятся в предусмотренных резьбовых отвер-

стиях.

Затянуть винт.

Fig. 11 (4)

Вставить и затянуть винт отверткой Т25.

Fig. 11 (6)

4.3.3 Перестановка нижних опорных частей

Fig. 12

Опорный палец полностью извлечь движением вверх.

Fig. 12 (1)

Открутить винты отверткой Т25 и снять опорный крон-

штейн.

Fig. 12 (2)

Fig. 13

Отпустить винт отверткой Т25.

Fig. 13 (1)

Приподнять фиксатор двери и, повернув на 90° вправо,

вставить в отверстие.

Fig. 13 (2)

Затянуть винт отверткой Т25.

Fig. 13 (3)

Ввод в работу

10 * Наличие в зависимости от модели и комплектации
