Liebherr K 4330 [12/24] Установка крышек
![Liebherr K 4330 [12/24] Установка крышек](/views2/1648424/page12/bgc.png)

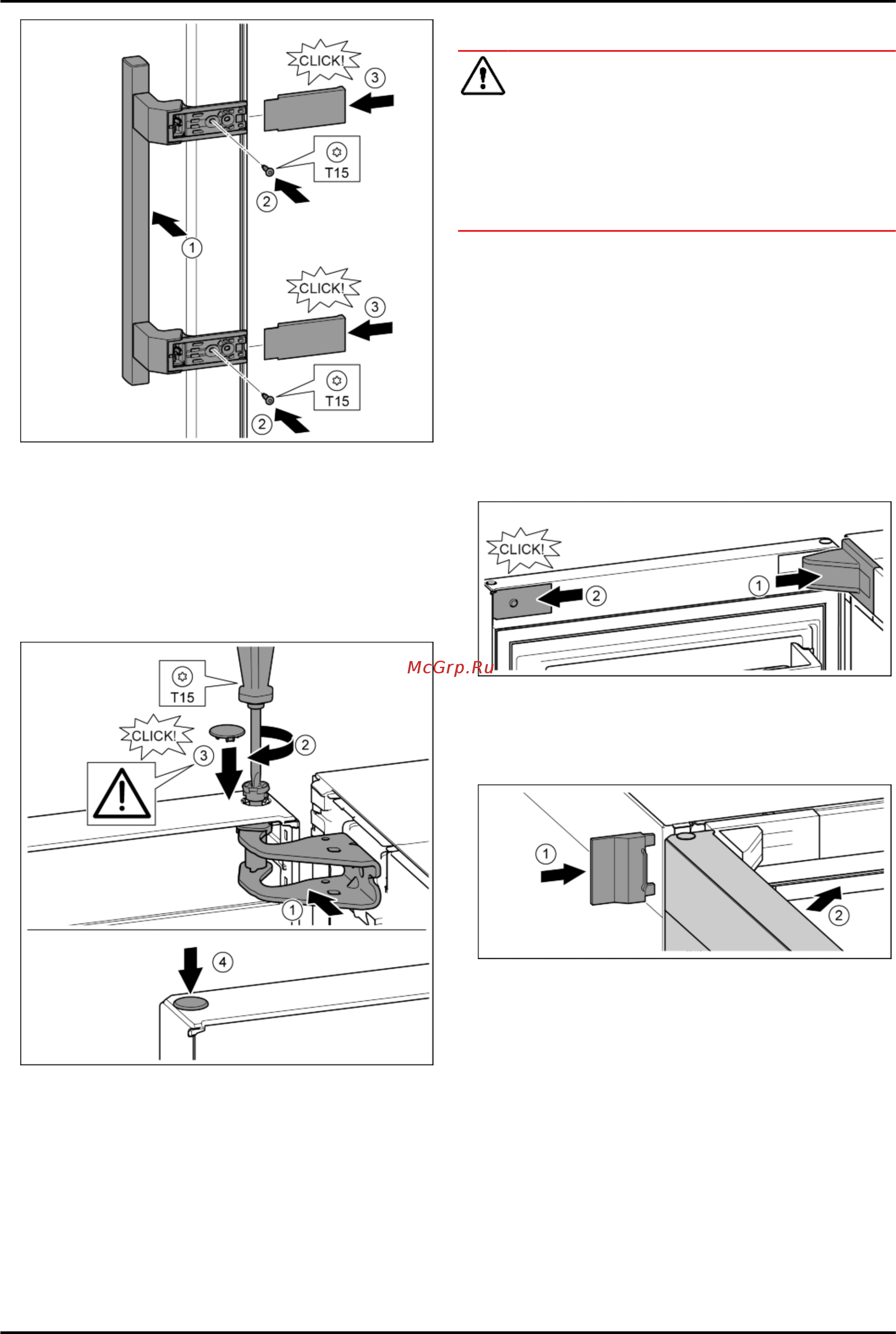

Fig. 17
u
Установить ручку на противоположной стороне.
Fig. 17 (1)
w
Отверстия под винты должны находиться точно друг
над другом.
u
Затянуть винты отверткой Т15.
Fig. 17 (2)
u
Установить крышки сбоку и надвинуть.
Fig. 17 (3)
w
Следить за правильной фиксацией.
4.3.6 Монтаж двери
Fig. 18
u
Установить дверь на нижний опорный палец.
u
Дверь вверху выровнять по отверстию в опорном крон-
штейне.
Fig. 18 (1)
u
Вставить палец и затянуть отверткой Т15.
Fig. 18 (2)
u
Установить предохранительную крышку для защиты
двери: вставить предохранительную крышку и прове-
рить, прилегает ли она к двери. В ином случае вставить
палец полностью.
Fig. 18 (3)
u
Вставить заглушку.
Fig. 18 (4)
4.3.7 Выравнивание двери
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
u
При необходимости, выровняйте дверь через два
продольных отверстия в нижнем опорном кронштейне
на одной оси с корпусом устройства. Для этого выкру-
тить средний винт в нижнем опорном кронштейне
с помощью прилагаемой к Т25 насадки. Оставшиеся
винты немного отпустить с помощью насадки к Т25 или
отверткой Т25 и выровнять посредством продольных
отверстий.
u
Подпереть дверь: с помощью рожкового ключа SW10
выворачивать установочную опору на нижнем опорном
кронштейне до тех пор, пока она не будет опираться на
пол, затем повернуть еще на 90°.
4.3.8 Установка крышек
Fig. 19
Дверь открыта на 90°.
u
Крышку опорного кронштейна установить и зафиксиро-
вать, при необходимости, осторожно разжать.
Fig. 19 (1)
u
Установить сбоку накладку и зафиксировать.
Fig. 19 (2)
Fig. 20
u
Надвинуть внешнюю крышку.
Fig. 20 (1)
u
Закрыть верхнюю дверь.
Fig. 20 (2)
Ввод в работу
12 * Наличие в зависимости от модели и комплектации
