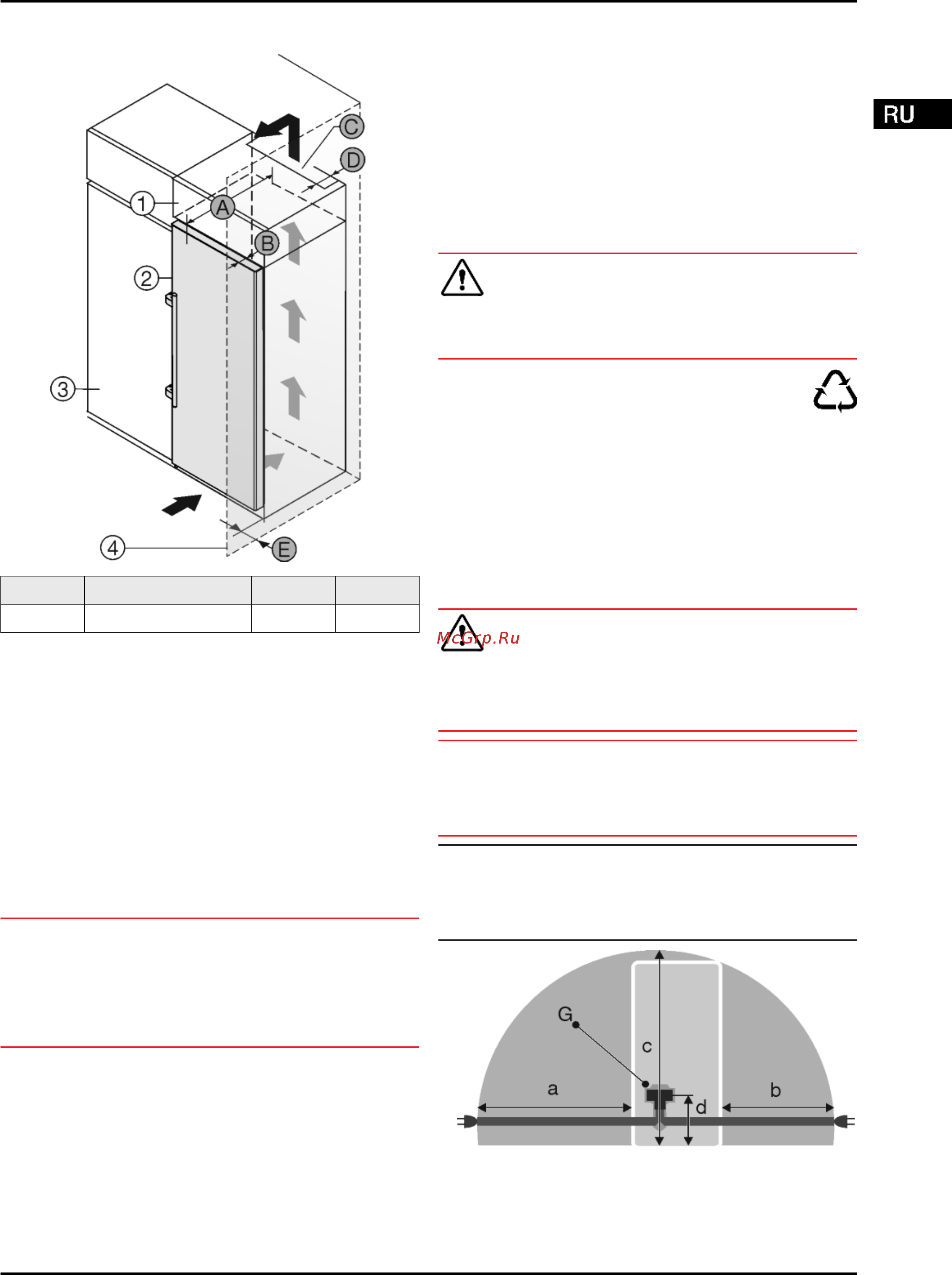

4.4 Установка в кухонную стенку
Fig. 21
A [мм] B [мм]
C [cм
2
]
D [мм] E [мм]
665
x
65 мин. 300 мин. 50 мин. 46
x
При использовании пристенных распорок этот размер
увеличивается на 15 мм (см. 4.2 Установка устройства) .
Эти размеры действительны для угла открывания 90 °.
Расстояния зависят от угла открывания.
Устройство может быть окружено кухонными шкафами.
Чтобы уравнять устройство
Fig. 21 (2)
по высоте с
кухонной стенкой, можно установить над устройством
дополнительный шкафчик
Fig. 21 (1)
.
Установить устройство можно непосредственно рядом с
кухонным шкафом
Fig. 21 (3)
. Чтобы можно было полно-
стью открыть двери, устройство должно выступать на
глубину
Fig. 21 (B)
относительно передней стенки кухон-
ного шкафа. В зависимости от глубины кухонных шкафов
и использования пристенных распорок устройство может
выступать и больше.
ВНИМАНИЕ
Опасность повреждения из-за перегрева в результате
недостаточной вентиляции!
Если вентиляция слабая, то компрессор может быть
повреждён.
u
Следите за обеспечением достаточной вентиляции.
u
Соблюдайте требования к вентиляции.
Требования к вентиляции:
-
Выступы на задней стороне устройства предназначены
для обеспечения достаточной вентиляции. Не допу-
скается, чтобы они располагались в каких-либо углу-
блениях или проходах.
-
На задней стенке дополнительного шкафчика должен
быть вентиляционный канал с глубиной
Fig. 21 (D)
по
всей ширине этого шкафа.
-
Нужно соблюдать вентиляционное отверстие
Fig. 21 (C)
под нижней панелью.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 21 (4)
, то нужно соблюдать расстояние
Fig. 21 (E)
между устройством и стеной. Настолько выступает ручка
при открытой дверце.
4.5 Упаковку утилизируйте надле-
жащим образом
ПРЕДУПРЕЖДЕНИЕ
Опасность удушения упаковочным материалом и пленкой!
u
Не разрешайте детям играть с упаковочным мате-
риалом.
Упаковка изготовлена из материалов, пригодных
для вторичного использования:
-
Гофрированный картон / картон
-
Детали из вспененного полистирола
-
Пленки и мешки из полиэтилена
-
Обвязочные ленты из полипропилена
-
сбитая гвоздями деревянная рама со вставкой
из полиэтилена*
u
Упаковочный материал отнесите в официальное место
сбора вторсырья.
4.6 Подключение устройства
ПРЕДУПРЕЖДЕНИЕ
Неправильное подключение!
Опасность пожара.
u
Не использовать удлинители кабеля.
u
Не использовать электрические разветвители.
ВНИМАНИЕ
Неправильное подключение!
Повреждение электроники.
u
Не использовать автономный преобразователь.
u
Не использовать энергосберегающие разъемы.
Указание
Использовать исключительно поставляемые в комплекте
присоединительные кабели.
u
Более длинный присоединительный электрический
кабель можно заказать в сервисной службе.
Fig. 22
Ввод в работу
* Наличие в зависимости от модели и комплектации 13
