Liebherr K 4330 [11/24] Перестановка опорных деталей двери

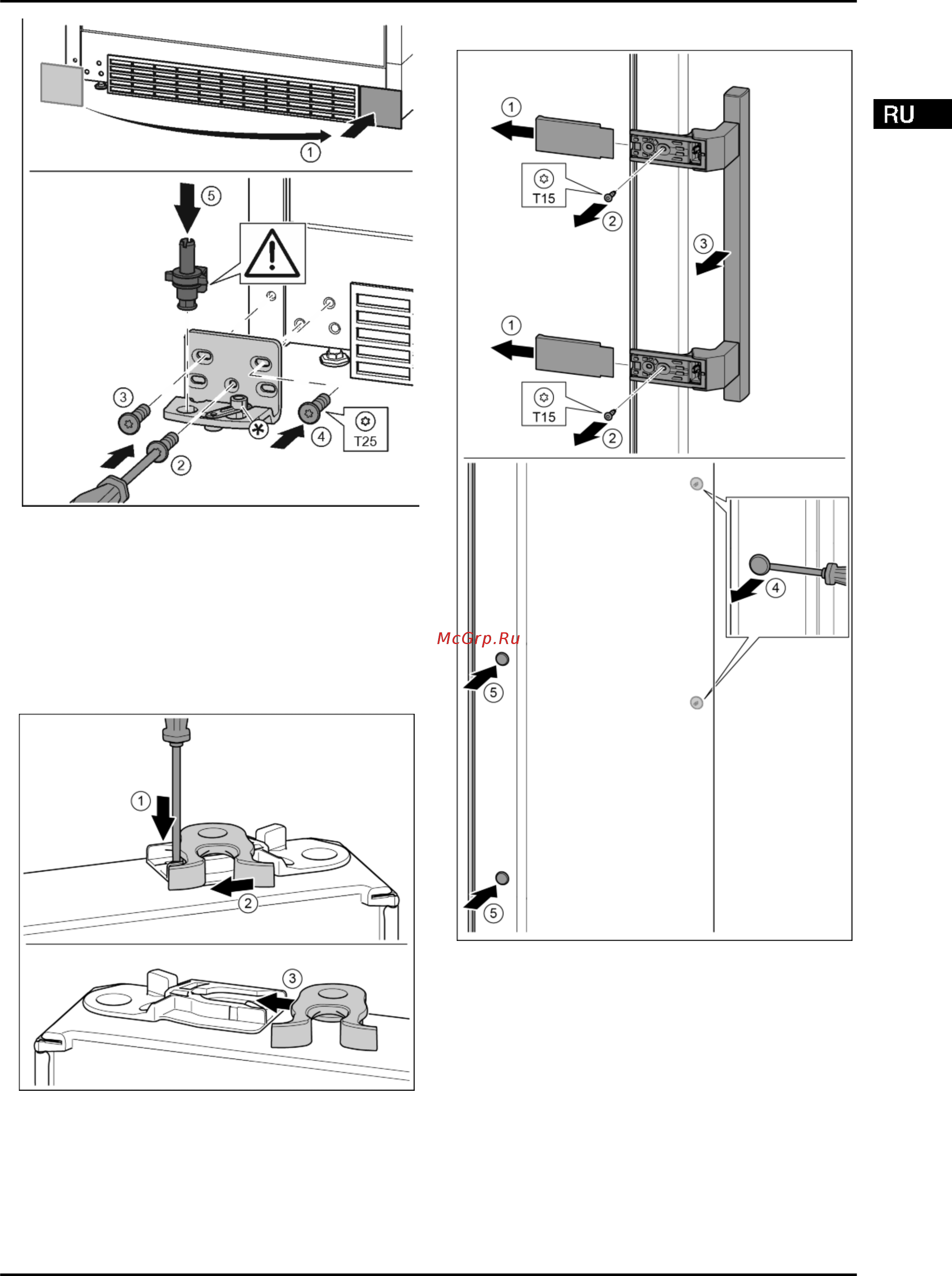

Fig. 14

Снять крышку и поставить с другой стороны.

Fig. 14 (1)

Установить опорный кронштейн с другой стороны и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

Fig. 14 (2)

Затянуть винты 3 и 4.

Fig. 14 (3, 4)

Снова установить опорный палец в сборе. При этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

Fig. 14 (5)

4.3.4 Перестановка опорных деталей двери

Fig. 15

Нижняя сторона двери смотрит вверх: повернуть дверь.

Нажать накладку шлицевой отверткой вниз.

Fig. 15 (1)

Запорный крючок вывести из направляющей.

Fig. 15 (2)

Запорный крючок вставить в направляющую с другой

стороны.

Fig. 15 (3)

Верхняя сторона двери смотрит вверх: повернуть дверь.

4.3.5 Перестановка ручек

Fig. 16

Снять крышку.

Fig. 16 (1)

Выкрутить винты отверткой Т15.

Fig. 16 (2)

Снять ручку.

Fig. 16 (3)

Осторожно приподнять шлицевой отверткой боковые

заглушки и вынуть их.

Fig. 16 (4)

Заглушки снова вставить с другой стороны.

Fig. 16 (5)

Ввод в работу

* Наличие в зависимости от модели и комплектации 11
