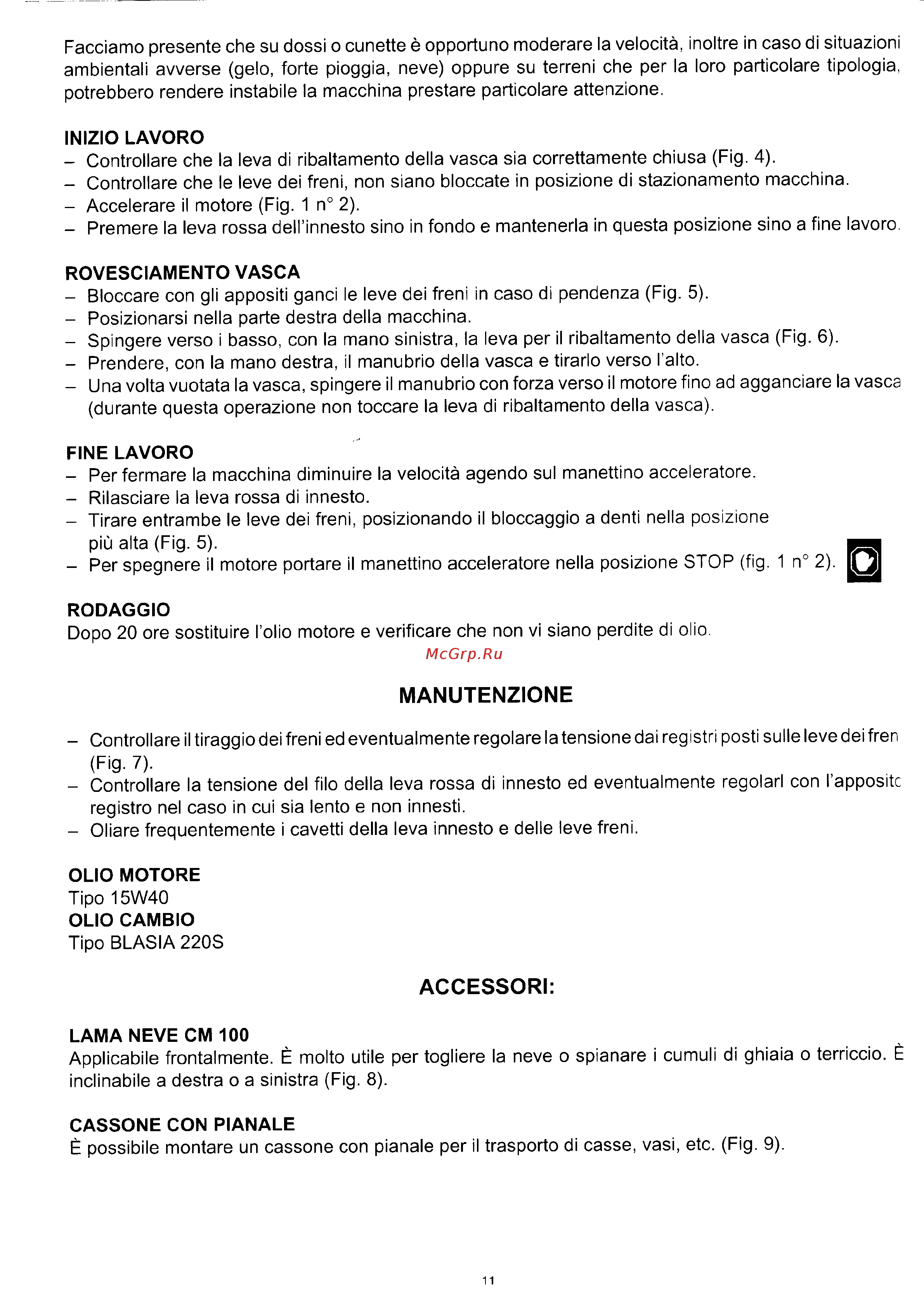

Facciamo
presente
che
su dossi
o cunette
è
opportuno
moderare
la velocità,
inoltre
in
caso
di
situazioni
ambientali
avverse
(gelo,
forte
pioggia,
neve) oppure
su
terreni
che
per
la loro
particolare
tipologia,
potrebbero
rendere
instabile
la macchina
prestare
particolare
attenzione,
INIZIO
LAVORO
-
Controllare
che
la leva di
ribaltamento
della
vasca
sia correttamente
chiusa
(Fig.
a).
-
Controllare
che
le leve
dei
freni, non
siano bloccate
in
posizione
di
stazionamento
macchina.
-
Accelerare
il motore
(Fig.
1 n"
2).
Premere
la
leva rossa
dell'innesto
sino
in
fondo e
mantenerla
in
questa posizione
sino a
fine
lavoro
ROVESCIAMENTO
VASCA
-
Bloccare
con
gli
appositi
ganci
le leve dei
freni in caso
di
pendenza
(Fig.
5).
-
Posizionarsi
nella
parte
destra
della
macchina.
-
Spingere
verso
i
basso,
con
la mano
sinistra,
la
leva
per
il ribaltamento
della
vasca
(Fig.
6).
-
Prendere,
con
la mano
destra,
il manubrio
della
vasca
e tirarlo
verso
I'alto.
Una
volta
vuotata
la vasca,
spingere
il
manubrio con
forza
verso
il motore
fino
ad agganciare
la vasca
(durante
questa
operazione
non toccare
la leva di
ribaltamento
della
vasca).
FINE
LAVORO
Per fermare
la macchina
diminuire
la velocità agendo
sul
manettino
acceleratore.
-
Rilasciare
la leva
rossa di
innesto.
-
Tirare entrambe
le
leve dei
freni,
posizionando
il bloccaggio
a
denti
nella
posizione
-
3|:tliX[Fn'3i"tl
motore
portare
it manettino
acceteratore
nella
posizione
sroP
(fis.
1 n'2)
En
RODAGGIO
Dooo
20 ore sostituire
I'olio
motore e
verificare che
non vi siano
perdite
di olio.
MANUTENZIONE
-
Controllare
il tiraggio
deifreni
ed eventualmente
regolare
la
tensione
dai
registri
posti
sulle
leve
deifren
(Fis
7).
-
Controllare
la tensione
del
filo della
leva
rossa di
innesto ed
eventualmente
regolarl con
I'appositc
registro
nel caso
in cui sia
lento
e non
innesti.
-
Oliare
frequentemente
i cavetti
della
leva
innesto e delle
leve
freni.
OLIO
MOTORE
Tioo
15W40
OLIO
CAMBIO
Tipo
BLASIA
2205
ACCESSORI:
LAMA
NEVE CM
1OO
Applicabile
frontalmente.
E molto utile
per
togliere
la neve
o spianare
i cumuli
di
ghiaia
o
terriccio. E
inclinabile
a
destra o
a sinistra
(Fig.
B).
CASSONE
CON
PIANALE
E
possibile
montare
un cassone
con
pianale per
il
trasporto
di casse,
vasi, etc.
(Fig.
9).
