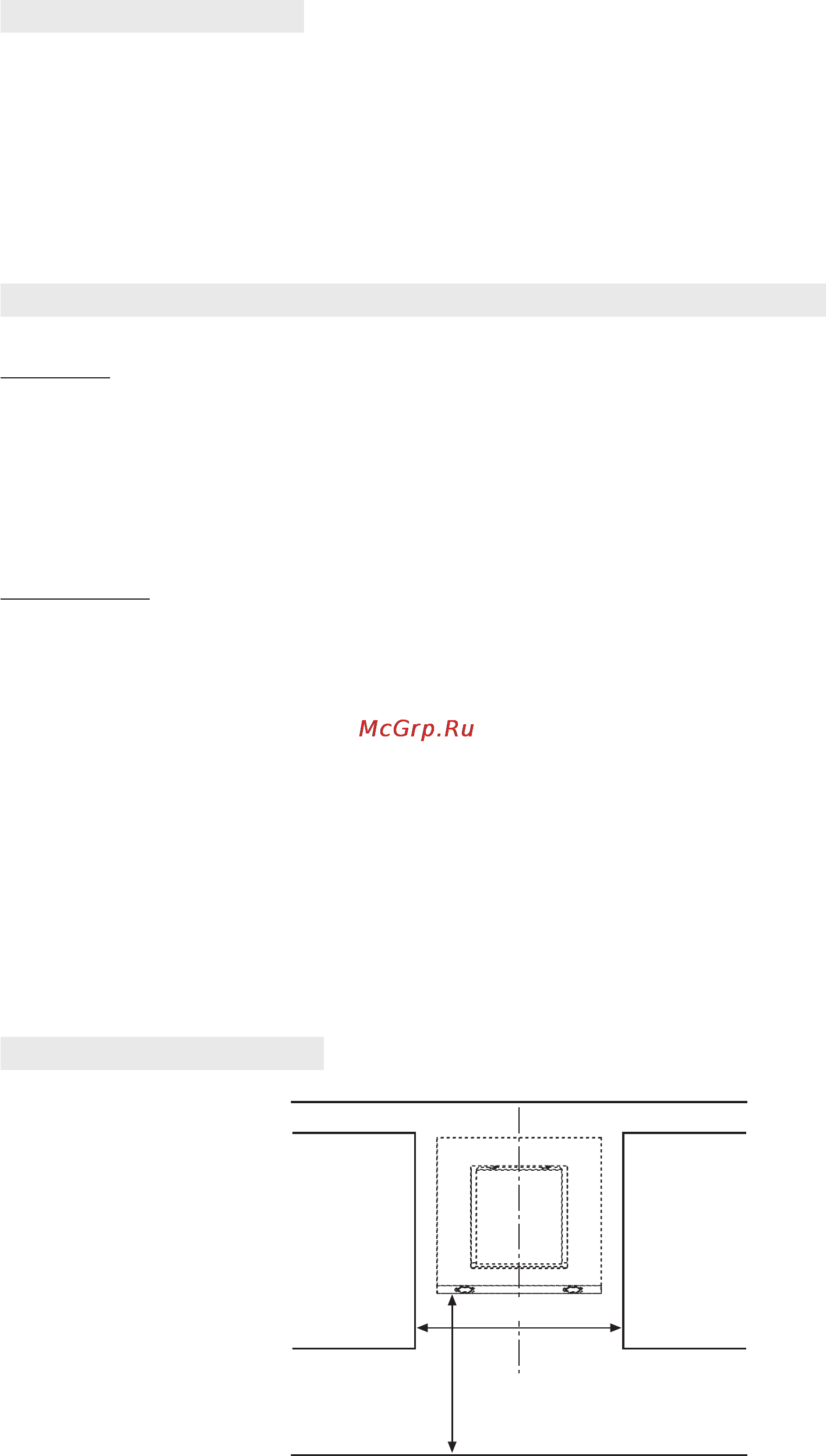

![Bauknecht DWER 3750 IN [14/24] Комплект поставки](/views2/1065195/page14/bge.png)
RUS12
Вытяжка предназначена для монтажа и эксплуатации в режиме отвода (всасывания) или в режиме рециркуляции (фильтрации).
Режим отвода
ВАЖНО: Если вытяжка будет использоваться в "Всасывающей модификации", необходимо приобрести комплект для дымохода;
такой комплект должен быть заказан и установлен до начала использования вытяжки.
Пары всасываются и отводятся наружу через выпускной воздуховод (не входит в комплект поставки), который должен быть подсоединен к
имеющемуся на вытяжке патрубку для выпуска воздуха.
Необходимо предусмотреть систему крепления к патрубку для выпуска воздуха, соответствующую типу выпускного воздуховода (дымохода),
приобретаемого отдельно.
ВАЖНО: Если угольный фильтр(-ы) уже установлен(-ы), снимите его (их).
Режим фильтрации
ВАЖНО: Если вытяжка будет использоваться в "Фильтрующей модификации" с дымовыми трубами, необходимо приобрести
комплект для дымохода; такой комплект должен быть заказан и установлен до начала использования вытяжки.
Воздух фильтруется, проходя через угольный/е фильтр/ы, и снова попадает в помещение.
ВАЖНО: Проверьте, чтобы циркуляция воздуха осуществлялась беспрепятственно.
Если вытяжка не снабжена угольным/и фильтром/ами, то прежде чем пользоваться прибором, следует заказать фильтры и
установить их.
В комплекте для дымохода, приобретаемом отдельно, вставлены следующие компоненты:
- Отражатель
- Верхняя и нижняя дымовая труба
- Соединительное кольцо
Вытяжка должна устанавливаться вдали от сильно загрязненных участков, а также на удалении от окон, дверей и источников тепла.
В комплекте поставки вытяжки предусмотрены все детали, необходимые для монтажа прибора на стенах и потолках большинства типов. Однако для
того, чтобы удостовериться в соответствии прилагаемых материалов данному типу стены/потолка, необходимо обратиться к квалифицированному
специалисту.
Боковые навесные
шкафы
Боковые навесные
шкафы
Осевая линия
45 см (газовые или комбинированные плиты)
40 см (электрические плиты)
Поверхность варочной панели
Минимум 650/900 мм
КОМПЛЕКТ ПОСТАВКИ
УСТАНОВКА - ПРЕДВАРИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО МОНТАЖУ
МОНТАЖНЫЕ РАЗМЕРЫ
Выньте все детали из пакетов. Проверьте наличие всех деталей.
• Вытяжка в сборе с двигателем и установленными лампами.
• Защита на выпускном отверстии для воздуха
• Крепежная скоба
• Монтажный шаблон
• Фильтр
• Электрический кабель
• Руководство по эксплуатации
• 1 адаптер Torx T10
• 1 адаптер Torx T20
• 2 шайбы
• 1 кабельный зажим
• 4 дюбеля 8 x 40 мм
• 4 винта 5 x 45 мм
• 3 винта 3,5 x 9,5 мм
• 2 винта М4 x 16 мм
Содержание
- Danger 3
- Important safety instructions 3
- Warning 3
- Installation 4
- Safeguarding the environment 4
- Warning 4
- After sales service 5
- Cleaning 5
- Troubleshooting guide 5
- Warning 5
- Caution 6
- Maintenance 6
- Installation dimensions 7
- Installation preliminary assembly instructions 7
- Material supplied 7
- Installation assembly instructions 8
- D c b a 9
- Description and use of hood 9
- Extraction panel maintenance 9
- Important 9
- Важные указания по обеспечению безопасности 10
- Опасно 10
- Предупреждение 10
- Предупреждение 11
- Советы по защите окружающей среды 11
- Установка 11
- Предупреждение 12
- Руководство по устранению неисправностей 12
- Техническое обслуживание 12
- Уборка прибора 12
- Предупреждение 13
- Техобслуживание 13
- Комплект поставки 14
- Монтажные размеры 14
- Установка предварительные инструкции по монтажу 14
- Установка инструкция по монтажу 15
- D c b a 16
- Описание вытяжки и ее использование 16
- Предупреждение 16
- Уход за вытяжной панелью 16
- 418 33369 24
- Printed in italy 24
