“COM”

Модуль согласования

NV 1226

сертификат пожарной безопасности № ССПБ.RU.ОП066.В00724 от 15.06.2007 действителен до 14.06.2010г.

инструкция по эксплуатации

1. Назначение.

Модуль согласования NV 1226 предназначен для обеспечения совместной работы GSM-GPRS передатчика NV 8704/

Ethernet коммуникатора NV 203 по системной шине с GSM-передатчиками NV 2050, NV 290. При изменении состояния

контрольной панели модуль согласования передает код события в GSM-передатчик для отправки на мониторинговый

приемник согласно уровню избирательности (таблица1). Все полученные коды события сохраняются в памяти модуля.

Размер буфера - 30 последних событий.

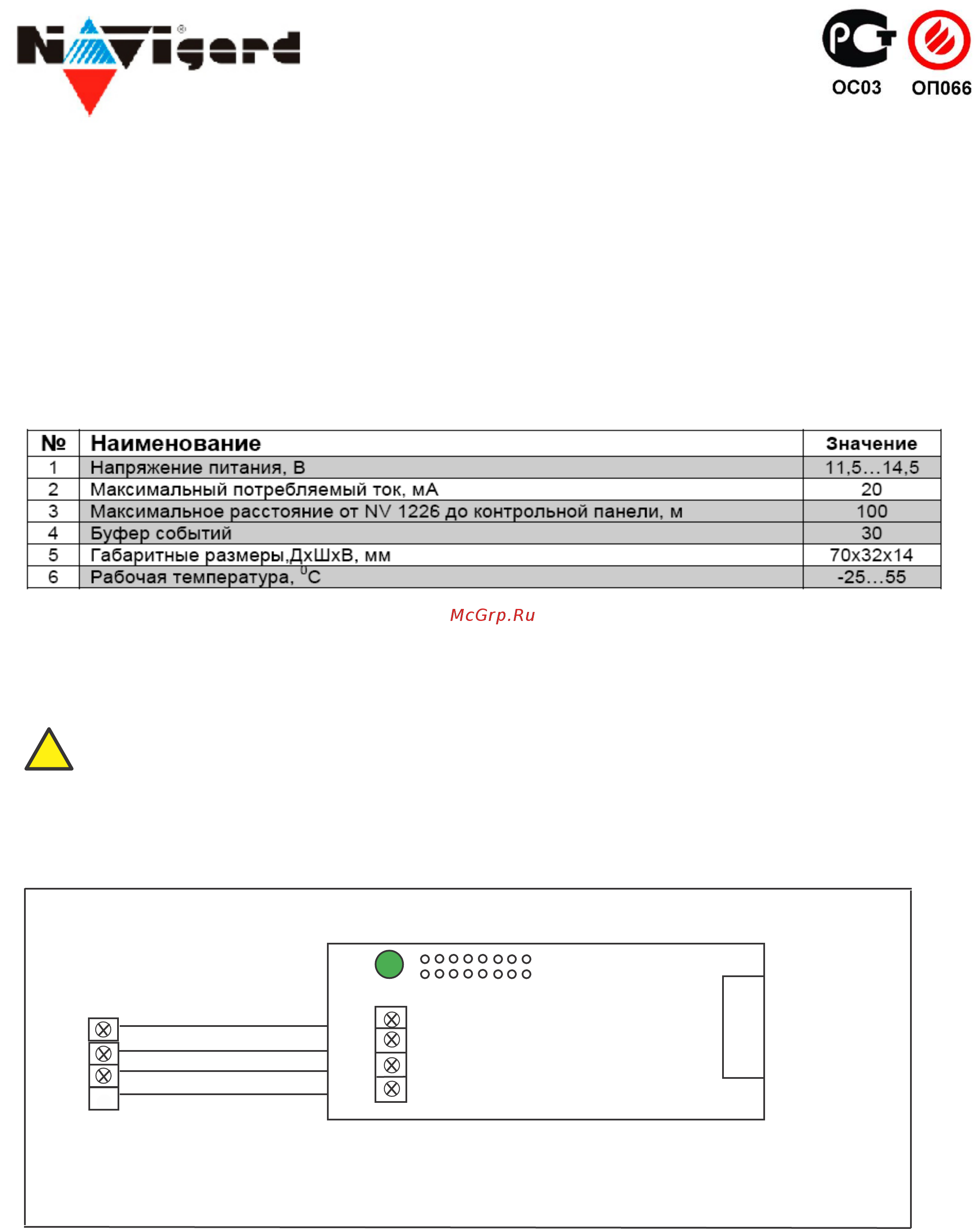

2. Спецификация.

3. Подключение.

Подключение к внешней панели.

Подключите NV 1226 к внешней панели, соединив клеммы COM , DATA, CLK на плате NV 1226 с клеммами

COM, DATA, CLK на NV 8704/NV 203 соответственно.

Расстояние от модуля NV 1226 до контрольной панели не должно превышать 100м!

Подключение к GSM-передатчику .

Для подключения к GSM-передатчику NV 2050/ NV 290 служит плоский кабель, подключенный к

десятиконтактному разъему (справа) на контроллере с одной стороны, и к GSM-передатчику (слева, разъем

“COM”)

COM

CLK

DATA

OUT4

LED

COM

CLK

DATA

IN1

yx 3 2 1

разъем для

подключения к

GSM передатчику

выход внешней панели NV 8704

Рис. 1
