NAVIgard NV 1226 [2/2] Индикация

Программирование GSM-передатчика .

Перед началом работы необходимо запрограммировать GSM передатчик NV 2050/ NV 290 с помощью программы

NV PRO (см. инструкцию по эксплуатации на GSM-передатчик). Программирование отправки отчетов от

внешней панели осуществляется на вкладке «Внешняя панель» (Общие – Телефоны) Информация о

коде, зоне и разделе поступает с внешней панели.

Контроллер NV1226 имеет дополнительный вход IN1 для деактивации отправки отчетов в GSM передатчик NV

2050/ NV 290. Этот вход может быть использован для того, чтобы не передавать отчеты одновременно от двух

передатчиков.

Если необходимо, чтобы контроллер всегда передавал информацию о событиях в передатчик NV 2050/NV 290,

то соедините клемму IN1 с клеммой COM отрезком провода или установите перемычку “x”. Если необходимо,

чтобы контроллер передавал события в передатчик NV 2050/NV 290 только в случае пропадания GSM сети у NV

8704, то удалите перемычку “x” и соедините выход 4(OUT 4) внешней панели NV 8704, запрограммированный как

«Неисправность GSM» со входом IN1 NV 1226.

При пропадании GSM сети NV 8704 (низкий уровень на входе IN1) отчеты сразу отправляются в передатчик NV

2050/ NV 290. При наличии GSM сети у NV 8704 (высокий уровень на входе IN1) отчеты помещаются в буфер

событий. Если зафиксировано событие “Пропадание GSM сети”, все отчеты из буфера отправляются в GSM

передатчик NV 2050/ NV 290. Если в течение 5 минут не зафиксировано событие “Пропадание GSM сети”, то

отчеты удаляются из буфера событий.

4. Индикация.

Для индикации работы модуля служит светодиод. Светодиод зажигается на 0.5 секунды после включения питания

контрольной панели и на 2 секунды при каждой отправке отчета в GSM-передатчик. В остальное время светодиод

мигает короткими вспышками каждые 2 секунды при подключенной контрольной панели.

5. Коды событий определяемые модулем согласования NAVIgard 1226.

При изменении состояния контрольной панели, модуль согласования NV 1226 передает код события в GSM-

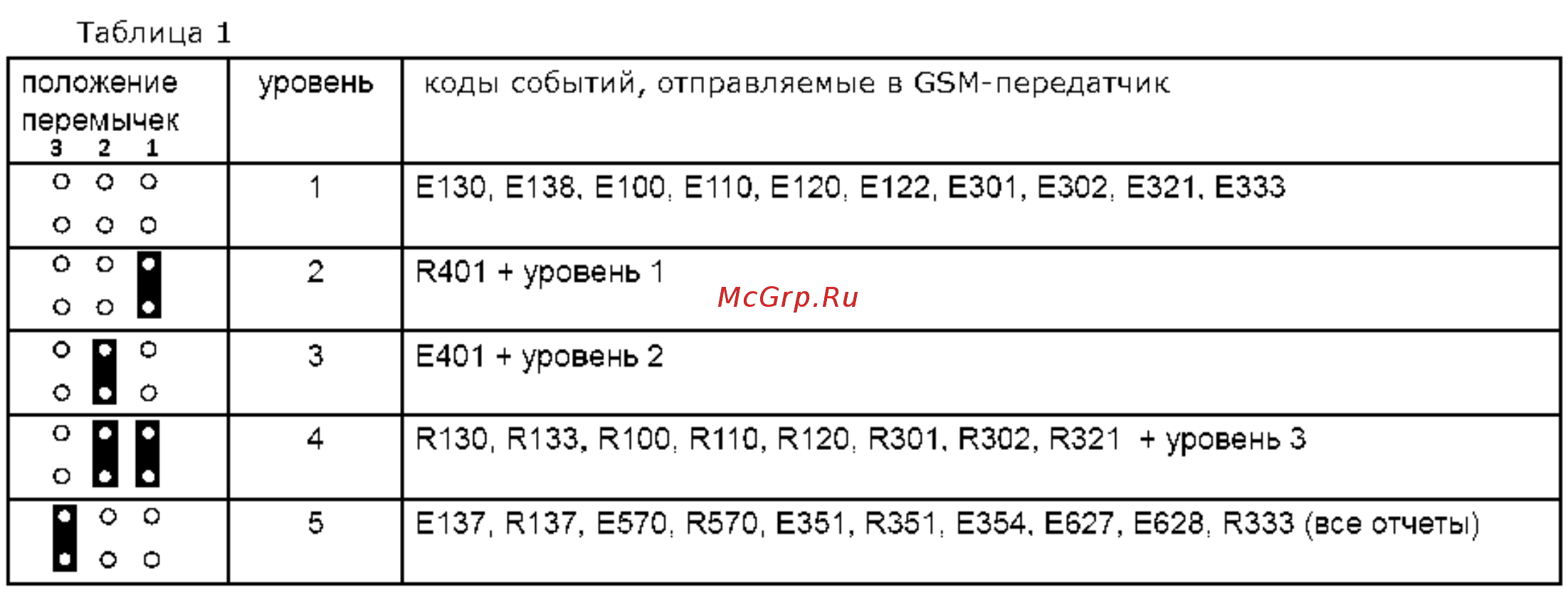

передатчик. В таблице приведены события, которые определяются модулем согласования NAVIgard 1226. В

таблице 1 приведены коды событий, которые определяются контроллером и установка уровня избирательности

отчетов с помощью перемычек группы 1,2,3.

6. Техническая поддержка.

Тел./факс: (4012) 71-68-66 доб.108,

(4012) 38-68-66.

e-mail: tech@navigard.ru

Website: www.navigard.ru
