Gree KF-35 GJW/A30 [13/19] Важные замечания
![Gree KF-35 GJW/A30 [13/19] Важные замечания](/views2/1652391/page13/bgd.png)
Режим работы Температура Температура помещения Наружная температура
Охлаждение Максимум 32 DB/23 WB 43 DB/26 WB
Минимум 21 DB/15 WB 18 DB
Вспомогательные элементы (Перед установкой
проверьте наличие всех аксессуаров)
Диапазон рабочих температур
№ Наименование Вид Кол. Характер. Примечания
1 Монтажный
кронштейн 2
2 Пульт
дистанционного
управления 1
3 Батарейка 2 ААА 1,5 В
4 Силовой провод 1
5 Провод Только для
управления 1 4 X 0,75 теплового насоса
6 Монтажный
кронштейн 1
7 Самонарезающий винт 10 ST4,2 x 25 Крепление панели
8 Пластмассовый В комплект
дренажный шланг 1 L=2 м поставки не входит
9 Смоляной
уплотнитель 1 120 x 65 x 25
10 Трубная В комплект
соединительная втулка 1 поставки не входит
В комплект
11 Оберточная лента 2 30 x 10 поставки не входит
12 Соединительная трубка 1 ∅6/∅9,5(12) В комплект
поставки не входит
13 Теплоизоляционный
шланг 1 ∅35 x 500
14 Большая соединительная
рама 1
15 Малая соединительная
рама 1
16 Малая воздушная
решетка 1
17 Большая воздушная
решетка 1
18 Воздухоочиститель 1
Обеспечьте использование специальных вспомогательных элементов при установке, т.к. в
противном случае возможна водная утечка, поражение электрическим током, возникновение
пожара и т.п.

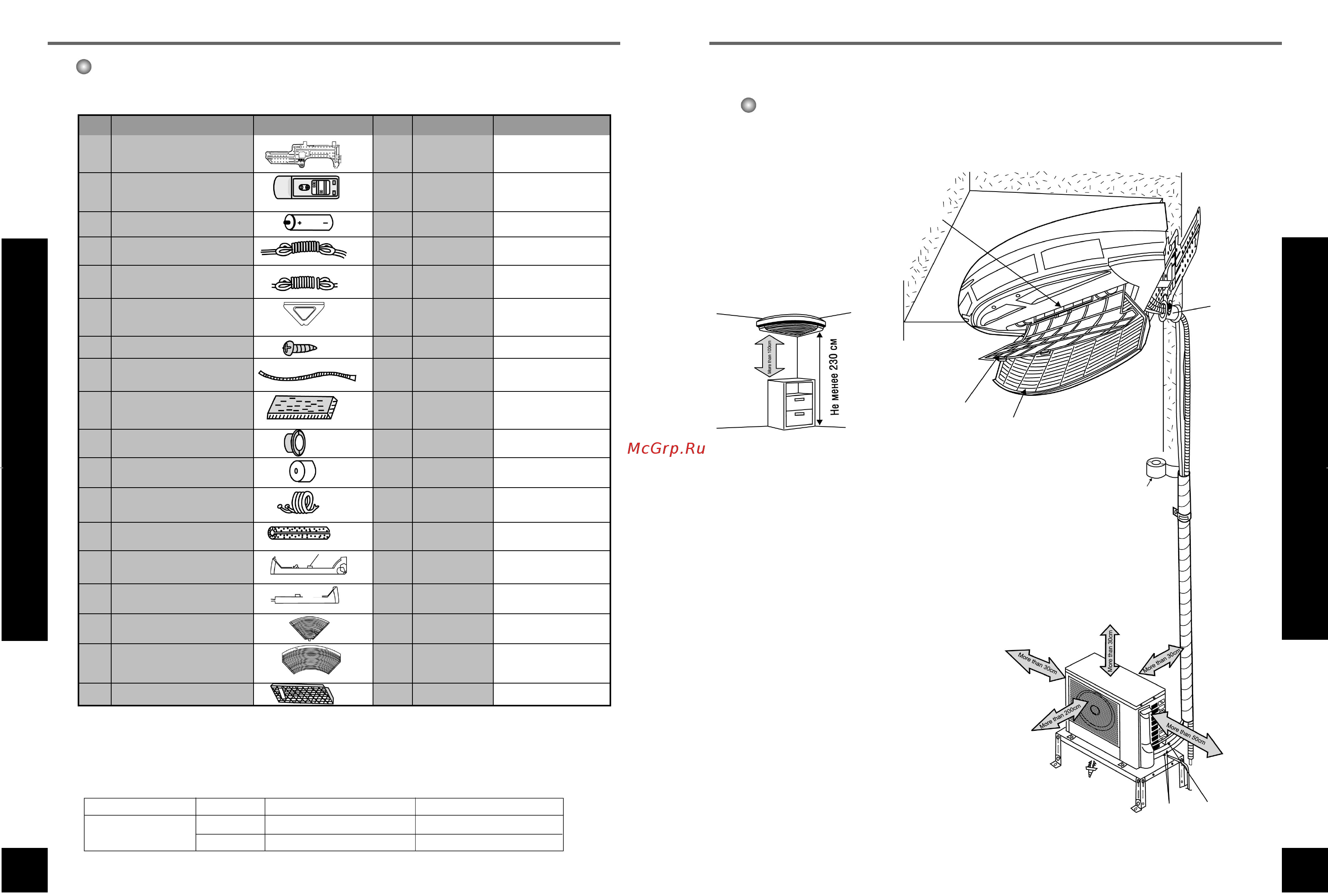

Установочный чертеж
Воздухоочиститель
Воздушный фильтр
Воздухозаборная панель
Расстояние до крышки
Воздуховыпускная
сторона
Расстояние до стены
Фреоновая магистраль
Втулка
Важные замечания
1. В целях обеспечения правильного использования изделия уста
новка должна производиться квалифицированным персоналом
в соответствии с настоящим руководством.
2. Во избежание возможных нарушений в работе изделия по при
чине его непрофессиональной установки свяжитесь с сервис
ным центром.
3. Производите демонтаж изделия, также руководствуясь указа
ниями квалифицированного персонала.
24
25
Размещение установки
Установка кондиционера
Технические характеристики
Технические характеристики
Ugol.qxd 22.07.03 10:31 Page 24
