Внутренний блок
Наружный блок
ПРИМЕЧАНИЕ:
1. Воздухоприемное и воздуховыпускное отверстие блока не должнен загромождаться,
обеспечивая свободный доступ выходного воздушного потока во все области помещения.
2. Место установки должно обеспечивать легкость соединения с наружным блоком.
3. Место установки должно предусматривать удобный слив конденсационной воды.
4. Избегайте размещения блоков вблизи тепловых источников, в условиях повышенной
влажности и наличия горючих газов.
5. Место установки должно быть достаточно прочным и способным выдерживать полный
вес изделия с учетом его вибрации.
6. Убедитесь в соответствии размеров изделия значениям, приведенным в установочном
чертеже.
7. Обеспечьте достаточное пространство для проведения операций технического обслужи
вания.
8. Установка должна производиться на удалении более 1 м от другого электрического обо
рудования, в частности, от телевизионной и аудиоаппаратуры и т.п.
9. Место установки должно обеспечивать свободное снятие и очистку фильтра.
10. Обеспечьте расстояние от места установки до земли не менее 2,3 м.
11. Не устанавливайте кондиционер в прачечных.
12. Место установки должно предусматривать доступ к штепсельной вилке.
1. Выберите место установки, в котором шум и выходящий воздушный поток не будут при
чинять неудобств.
2. Место установки должно обеспечивать достаточную вентиляцию.
3. Воздухоприемное и воздуховыпускное отверстия не должны быть закрыты.
4. Место установки должно быть достаточно прочным и способным выдерживать полный
вес устройства с учетом его вибрации.
5. Необходимо обезопасить место установки от утечки горючих или агрессивных газов.
6. Убедитесь в соответствии установки размерам, приведенным на установочном чертеже.
Установка в следующих местах может приводить к неисправностям в работе. Если раз
мещение в подобных местах неизбежно, пожалуйста, свяжитесь с центром обслужива
ния компании GREE.
1. Места использования масла (машинного).
2. Места воздействия соленых ветров, например, морское побережье.
3. Места образования сернистых газов, например, горячие источники.
4. Места излучений высокочастотных волн радиоаппаратурой, сварочными аппарата
ми и медицинским оборудованием.
5. Установка в других особых условиях.

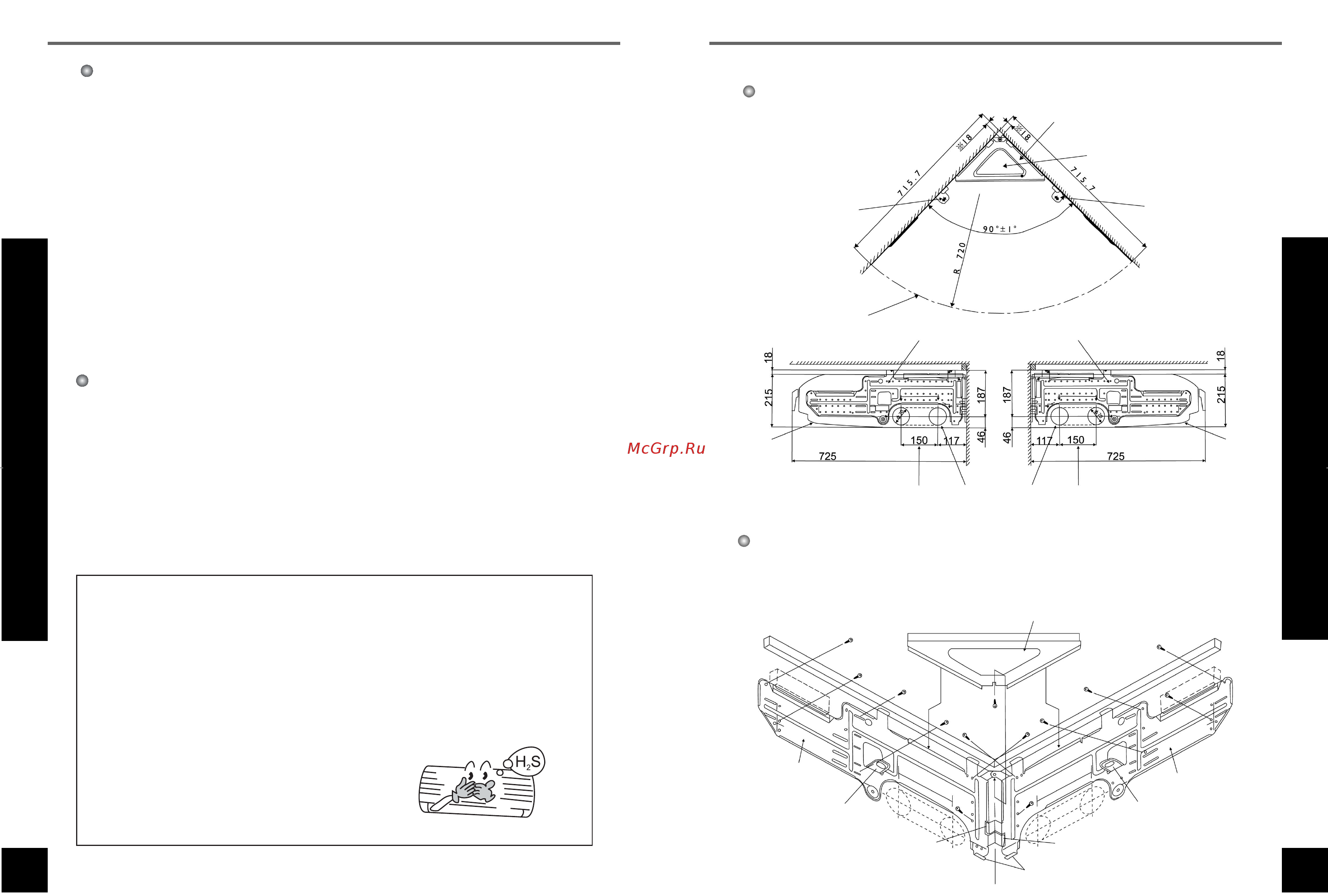

Установка задней панели (единицы: мм)
Монтаж кронштейна
Угловой кронштейн
Левый кронштейн
Выходное отверстие
внутреннего блока
Выходное
отверстие
внутреннего
блока
Выходное
отверстие
внутреннего
блока
Расстояние
до стены
Трубное
отверстие
Крепежные элементы
внутреннего блока
Левый кронштейн
Расстояние до угла
Расстояние до угла
Расстояние до угла
Крепежные элементы
внутреннего блока
Правый
кронштейн
Соединение с крючками большой воздухозаборной решетки
Угловой кронштейн
Трубное
отверстие
Левый кронштейн
Правый кронштейн
Расстояние до потолка
1. Последовательно установите кронштейны, затем воспользуйтесь уровнем для про
верки их горизонтальности.
2. Проверьте прочность установки кронштейна (потяните за нее). Обычно кронштейн
должен выдерживать вес взрослого человека (60 кг).
26
27
Установка внутреннего блока
Установка кондиционера
Установка внутреннего блока
Установка кондиционера
