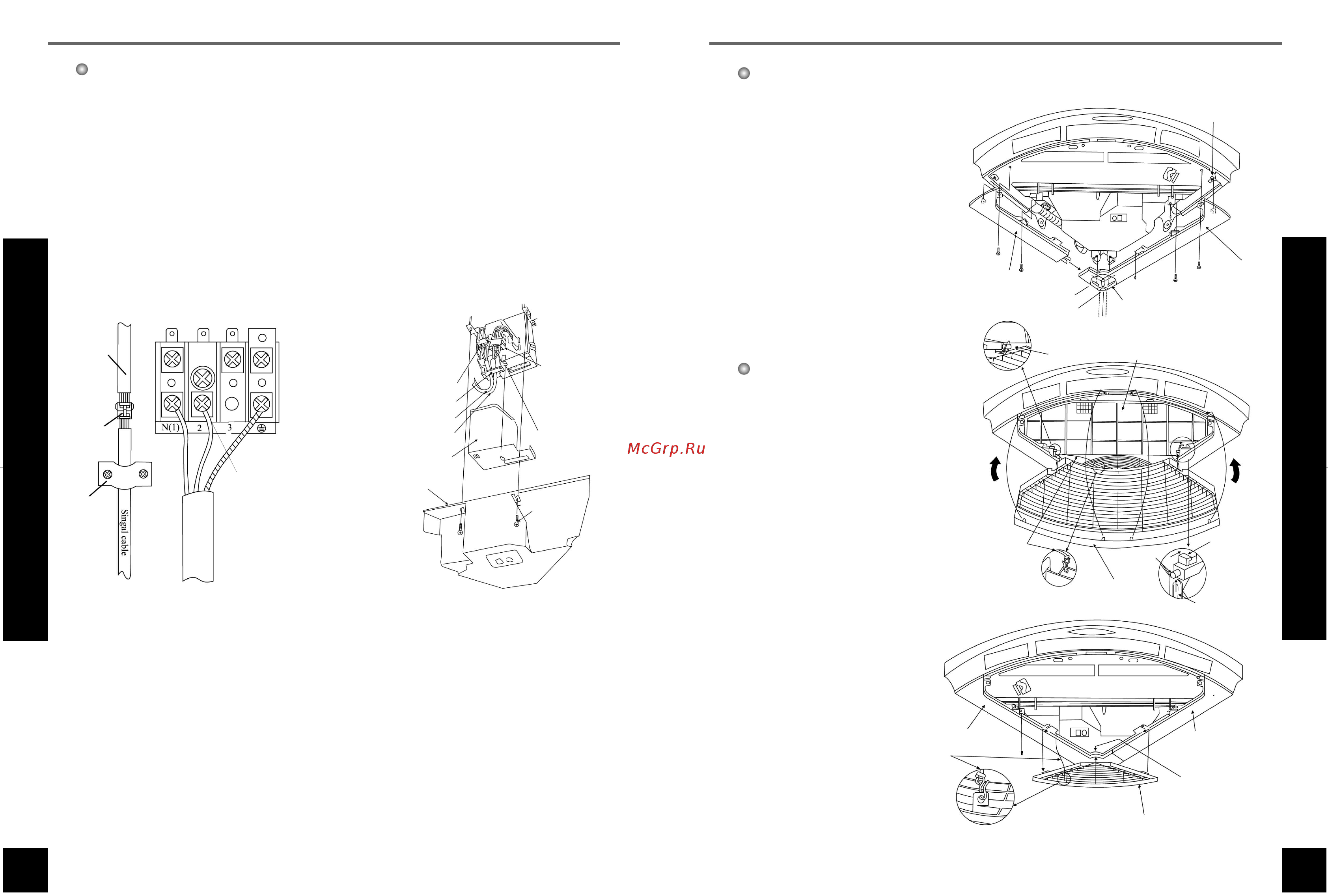

Электрические соединения
Примечания:
1. Снимите верхнюю крышку и крышку электрической распределительной коробки.
2. Для KFR356JW/A30 в первую очередь подключите синий провод кабеля питания к
клемме "N(1)", коричневый к клемме "2", и желтозеленый (провод заземления) к
клемме , как показано на рис. A.
3. Установите на место кабель и верхнюю крышку распределительной коробки, вос
пользовавшись проводным зажимом для закрепления соединительного провода. Меж
ду проводами должно сохраняться определенное расстояние.
• Все электрические работы должны выполняться силами квалифицированного персо
нала с соблюдением действующих правил безопасности и инструкций настоящего ру
ководства.
• Необходимо использование номинального напряжения и схемы исключения.
• Убедитесь в установке автоматического выключателя.
• Пожалуйста, используйте только предохранители требуемого номинала.
• Диаметр силового кабеля должен быть достаточно большим. Для замены неисправ
ных кабелей используйте специально предназначенные кабели питания.
• Электрические работы должны соответствовать действующим национальным стан
дартам.
• При неисправности кабеля питания во избежание несчастных случаев он должен
быть заменен производителем, его представителем или аналогичным квалифицирован
ным лицом.
• Установка изделия должна производиться в соответствии с действующими положе
ниями по электроустановкам.
Провод управления
разъем
зажим
Синий
Коричневый
Рис. А Рис. В
Силовой провод
Желтозеленый
соединение
проводной зажим
Разъем
кабеля
управления
винт
Крепежный
винт
Силовой провод
Кабель управления
верхняя крышка
распределительной коробки
крышка распределительной
коробки
(Используется
только для типа с
тепловым насосом)
Установка каркаса рамы
1. Вставьте левый крючок решет
ки в отверстие внутреннего блока
и зацепите за кронштейн, затем
закрепите решетку с помощью
винтов.
2. Вставьте правый крючок ре
шетки в отверстие внутреннего
блока и зацепите за кронштейн,
затем закрепите решетку с помо
щью винтов.
* с целью установки трубопровода
с выпуском вниз воспользуйтесь
клещами или кусачками для от
крытия отверстий, затем выров
няйте отверстия ножом и закрепи
те защитную трубку для сливного
шланга.
отверстие
Левый
каркас
решетки
Отверстие для
выпуска вниз
Фиксатор решетки
Фильтр
Крючок
Фиксатор
решетки
Левый каркас
решетки
предотвращение
падения
решетки
Крючок
Центральный
крючок
Малая воздухозаборная
решетка (задняя)
Правый каркас
решетки
Большая воздухозаборная
решетка (передняя)
Кнопка
отверстие
Предотвращен
ие падения
решетки
Левый каркас
решетки
крючок
31
Установка наружного блока
Установка кондиционера
30
Проведение испытаний и проврки
Установка кондиционера
Ugol.qxd 22.07.03 10:32 Page 30
