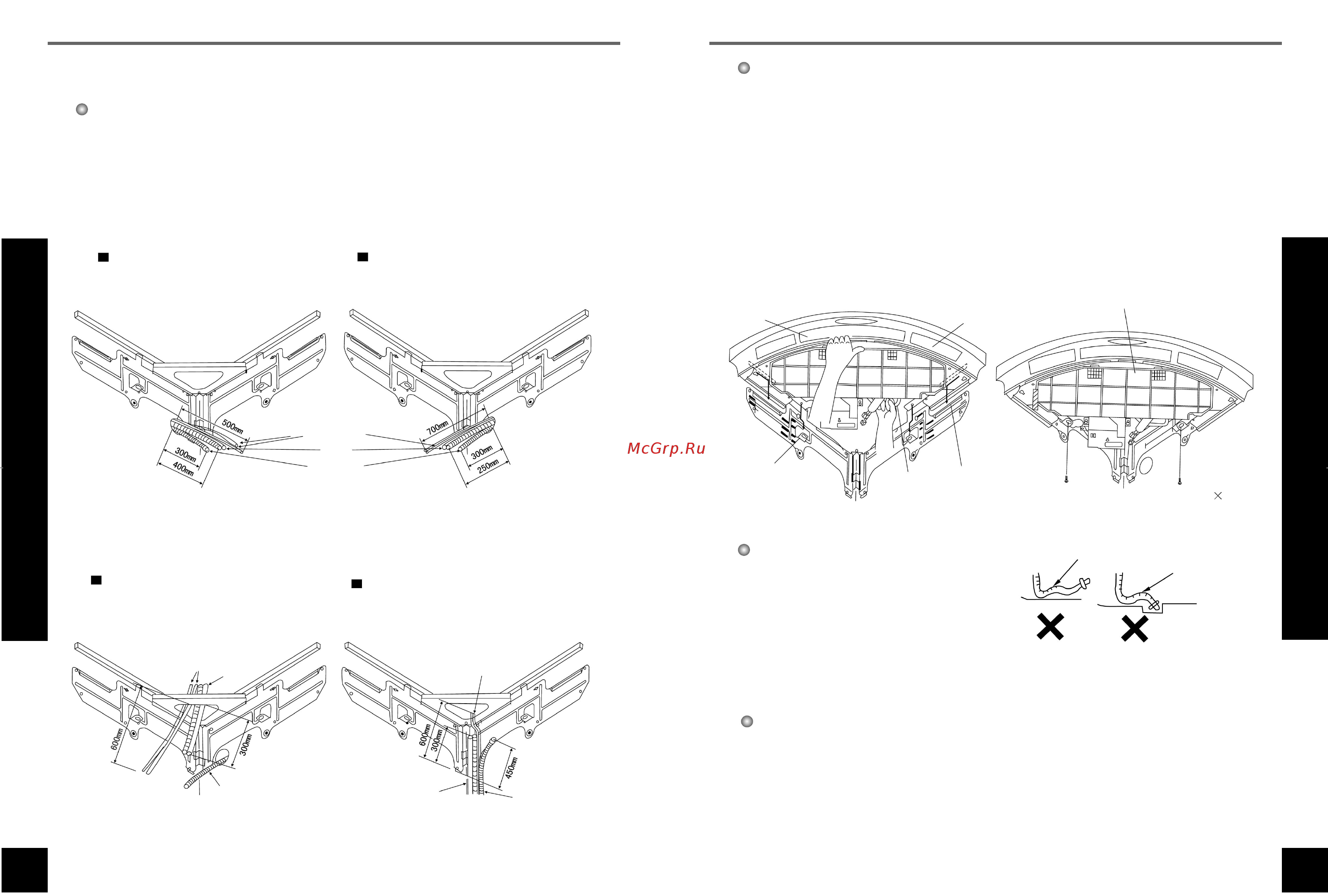

Монтаж фреоновой магистрали
Соединитель
ная трубка
(Сигнальный
провод)
трубопровод
дренажная
трубка
трубопровод
дренажная трубка
Установка трубопровода слева (сзади)
Установка трубопровода вверх
соединительный провод
(включая сигнальный провод)
дренажная трубка
соединительный провод
(включая сигнальный провод)
Установка трубопровода вниз
Установка трубопровода справа (сзади)
1. После установки кронштейнов определите положение отверстия для трубопровода.
2. Выберите наиболее подходящий маршрут прохождения трубопровода и проложите
трубы и провод.
3. Убедитесь в закреплении закладной втулки в целях обеспечения защиты трубопрово
да и кабеля при прохождении их через стену.
Установка внутреннего блока
Монтаж дренажного шланга
Установка фреоновых труб
ПРИМЕЧАНИЕ:
1. Перед установкой внутреннего блока в первую очередь снимите воздушный фильтр и
верхнюю крышку электрический коробки.
2. Возьмитесь за большую рукоятку и зацепите внутренний блок за крючок кронштей
на.
Внимание:
Во время установки кондиционера не допускайте повреждения им стены.
Не давите на жалюзи.
3. Пошевелите воздушный кондиционер в различных направлениях, убедитесь в его на
дежном удержании.
4. Закрепите кондиционер в двух местах с помощью винтов, как показано на рисунке B.
5. Высота установки внутреннего блока должна превышать 2 метра.
1. Для обеспечения нормального дренирования
сливной шланг должен иметь небольшой на
клон вниз.
2. Избегайте подъемов, закручивания шланга и
не погружайте его конец в воду.
3. При подсоединении длинного дренажного
шланга используйте теплоизоляционный мате
риал.
4. В дренажном поддоне предусмотрены два водосточные отверстия. Вы можете выбрать любое
из них, исходя из реальных условий установки. В случае изменения местоположения дренаж
ного шланга не забудьте заглушить не используемое сливное отверстие.
Подключите фреоновые трубки сначала к внутреннему блоку, затем к внешнему блоку.
Будьте осторожны со сгибанием фреоновых труб, Вы можете их повредить.
В случае чрезмерного момента затяжки раструбных гаек возможны утечки.
Обмотайте место соединения специальным теплозащитным материалом.
Соедините фреоновые трубы и два патрубка внутреннего блока, затянув контактные гайки.
Воздуховыпускная решетка
Жалюзи
Крючок
Крючок
Большая ручка
Рисунок А Рисунок В
Подъем
Изгиб
Не погружайте в
воду
Винт (ST4.2 X 25)
Фильтр
28
29
Установка кондиционера
Установка наружного блока
Установка кондиционера
Установка наружного блока
Ugol.qxd 22.07.03 10:31 Page 28
