34008097FR/AE - Page 11
2. Installation
2.4 Ports de communication

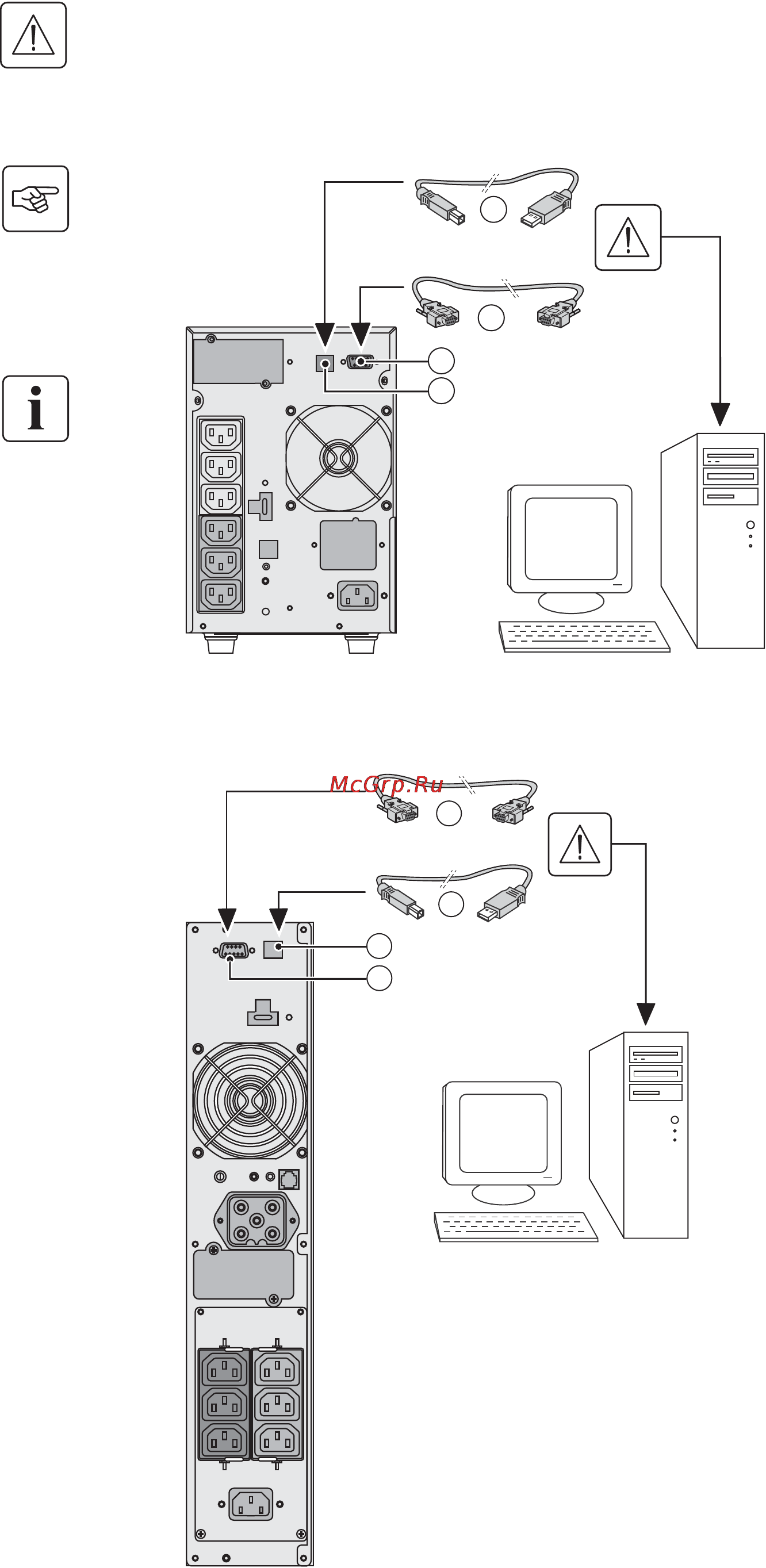

Raccordement du port de communication RS232 ou USB (facultatif)
Le port de communication RS232 et le port de communication USB ne peuvent fonctionner simultanément.
Modèle Tour
1 - Connecter le câble de communication
RS 232 (33) ou USB (34) sur le port série ou
USB de l’équipement informatique.
2 - Connecter l’autre extrémité du câble de
communication (33) ou (34) sur le port de
communication USB (1) ou RS232 (2) de
l’ASI.
L'ASI peut désormais dialoguer avec un
logiciel d’administration, de
personnalisation ou de sécurité EATON.
Modèle RT
34
33
2
1
34
33
1
2
34008097FR_AE.fm Page 11 Lundi, 1. décembre 2008 4:30 16
