18
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

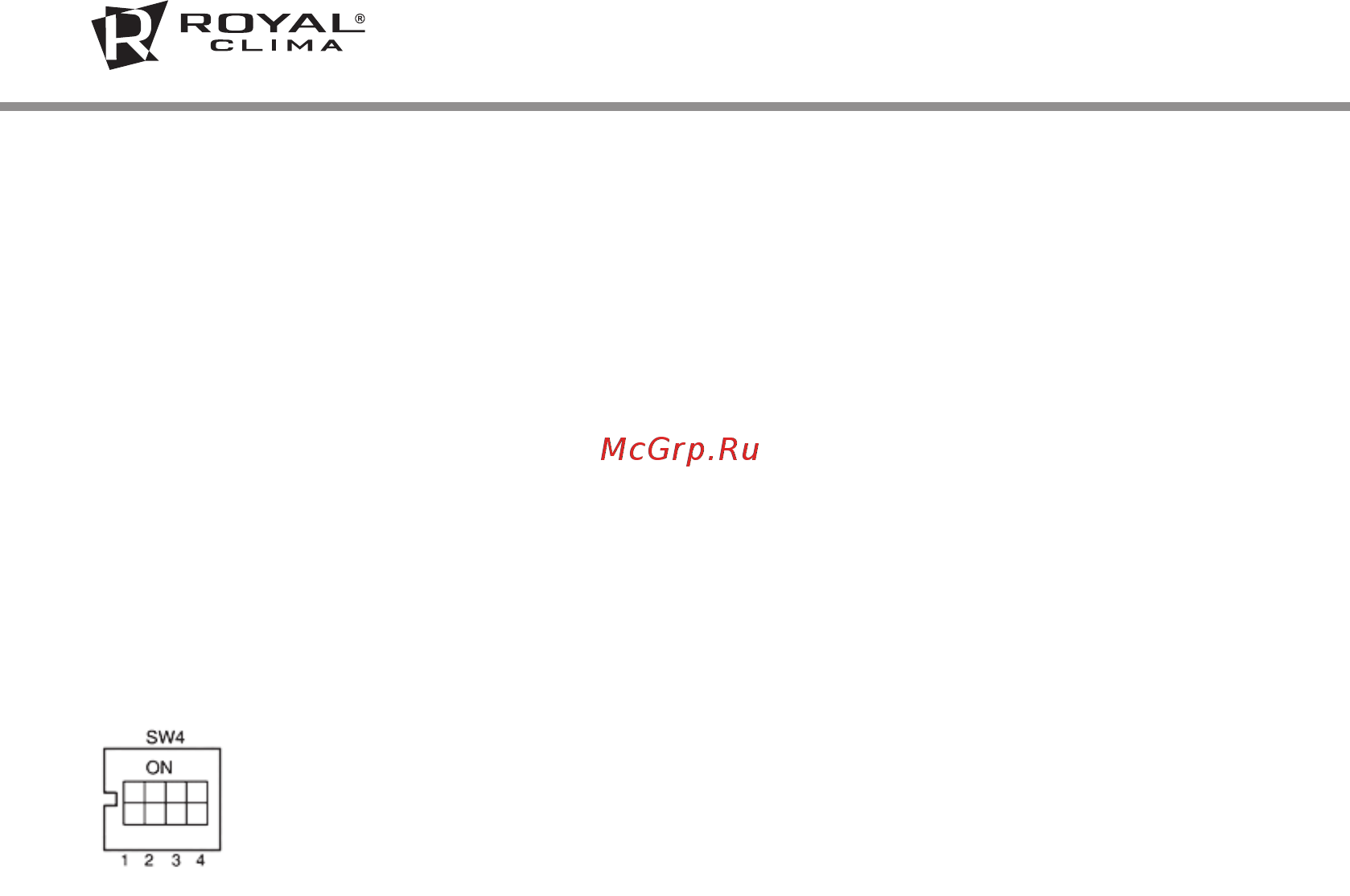

SW4-1 − режим разморозки
рекуператора.
OFF − разморозка рекуператора
потоком вытяжного
воздуха.
ON −
разморозка рекуператора
электрическим
преднагревателем.
SW4-2 − режим управления байпасом.
OFF −
клапан байпаса открывается
автоматически в зависимости от наружной
температуры.
ON − клапан байпаса открывается при
замыкании клемм «Переключатель
байпаса» на плате управления.
SW4-3 − режимы контроля качества воздуха.
OFF − режим контроля концентрации CO
2
.
ON − неактивно
SW4-4 −
скорость двоичной передачи (baud rate).
OFF − 4 800.
ON − 9 600.
Настройка переключателей SW
5. Проверка недельного таймера: из основного
экрана нажмите кнопку «Установка дня»,
а затем – кнопки «Уменьшение времени»
или «Увеличение времени» для просмотра
событий таймера, запланированных на
данный день. Конкретное время включения
или выключения доступно к просмотру
после нажатия кнопок «Таймер включения»
или «Таймер выключения».
6. После настройки и активации таймера,
установка работает по следующему
алгоритму: при наступлении времени
включения установки она автоматически
включается (либо продолжает работу, если
была включена ранее). При наступлении
времени выключения установки она
автоматически выключается (либо остается
в выключенном состоянии, если была
выключена ранее). Пользователю доступно
ручное управление состоянием установки
даже в том случае, если работа по таймеру
активна.
