12
При использовании электрического нагревателя
в работе установки, нагреватель должен быть син-
хронизирован с работой установки. Нагреватель дол-
жен включаться только при работающей установке.
• Неплотные электрические соединения могут стать
причиной пожара.
• Отключайте установку при чистке фильтра,
теплообменника и др. эксплуатационных работах.
• Отключите оборудование рубильником, если
планируется длительный простой оборудования.
• Производите очистку фильтра регулярно, иначе
возможен дефицит свежего воздуха.
• Не разбирать и не ремонтировать оборудование
самостоятельно. Неправильные действия
могут стать причиной травмы и/или поражения
электрическим током.
• Оборудование не допускается мыть, это может
привести к поражению электрическим током.
• Не используйте установку для подвода и отвода
воздуха от оборудования с открытым пламенем
(например, обогревателей на жидком топливе).
Не используйте оборудование с открытым
пламенем (например, горелки) вблизи отверстия
забора воздуха.
Байпас
откр./закр.
Режим SA
Период
таймера
Режим
OA
Режим
RA
Скорость
приточного
вентилятора
Скорость
вытяжного
вентилятора
Температура приточного
воздуха
Температура наружного
воздуха
Температура вытяжного
воздуха
Питание
включено
Часы День недели
ФУНКЦИИ ПРОВОДНОГО
ПУЛЬТА УПРАВЛЕНИЯ

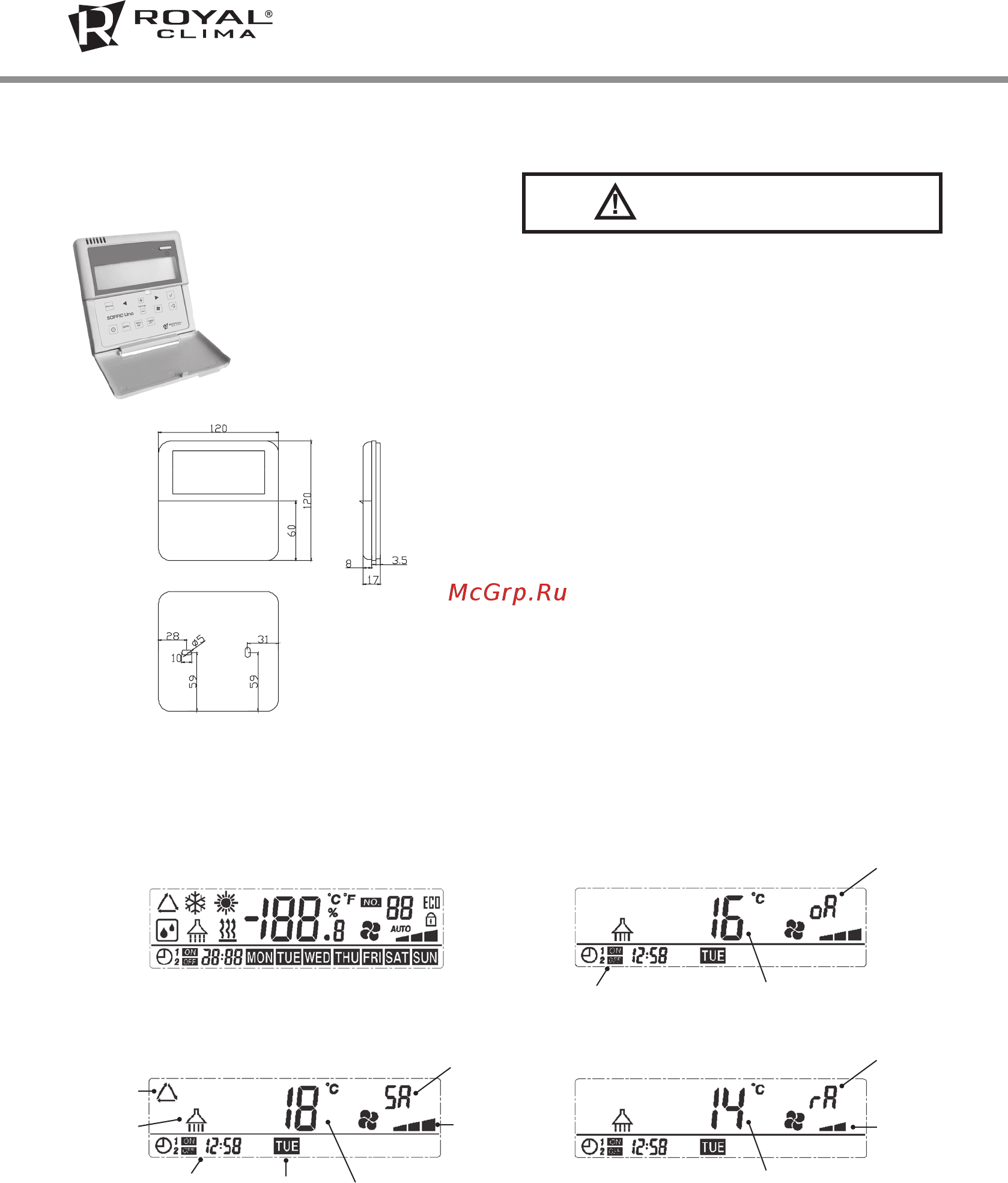

Схема индикации пульта управления
Описание проводного пульта
управления
8. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Интеллектуальный пульт
управления
с ЖК-дисплеем
монтируется на стену.
Стандартный пульт
комплектуется
5-метровым кабелем.
ВНИМАНИЕ!
