Royal Clima RCS-350-U [11/24] Вспомогательные нагреватели необходимо монтировать с отрезками воздуховода не ме нее 500 мм на входе и выходе нагревателя переключение режима работы с предвари тельным на...

Рекомендуемые параметры предварительных нагревателей:

Модель Мощность нагревателя, кВт Сеть Ток, А

RCS-350-U 2,4

~ 220 В, 1 ф

10,9

RCS-500-U 3,0 13,7

RCS-650-U 5,0

~ 380 В, 2 ф

13,2

RCS-800-U 5,0 13,2

RCS-1250-U 9,0

~ 380 В, 3 ф

13,0

RCS-1800-U 12,0 17,3

Силовое подключение нагревателя должно

производиться отдельно от установки. На-

греватель подключается к установке только

через катушку пускателя нагревателя, как по-

казано на схеме.

Минимальная скорость воздуха в электрическом

нагревателе не должна быть менее 1,5 м/с.

Вспомогательные нагреватели необходимо

монтировать с отрезками воздуховода не ме-

нее 500 мм на входе и выходе нагревателя.

Переключение режима работы с предвари-

тельным нагревателем и без смотрите в разде-

ле «Проводной пульт».

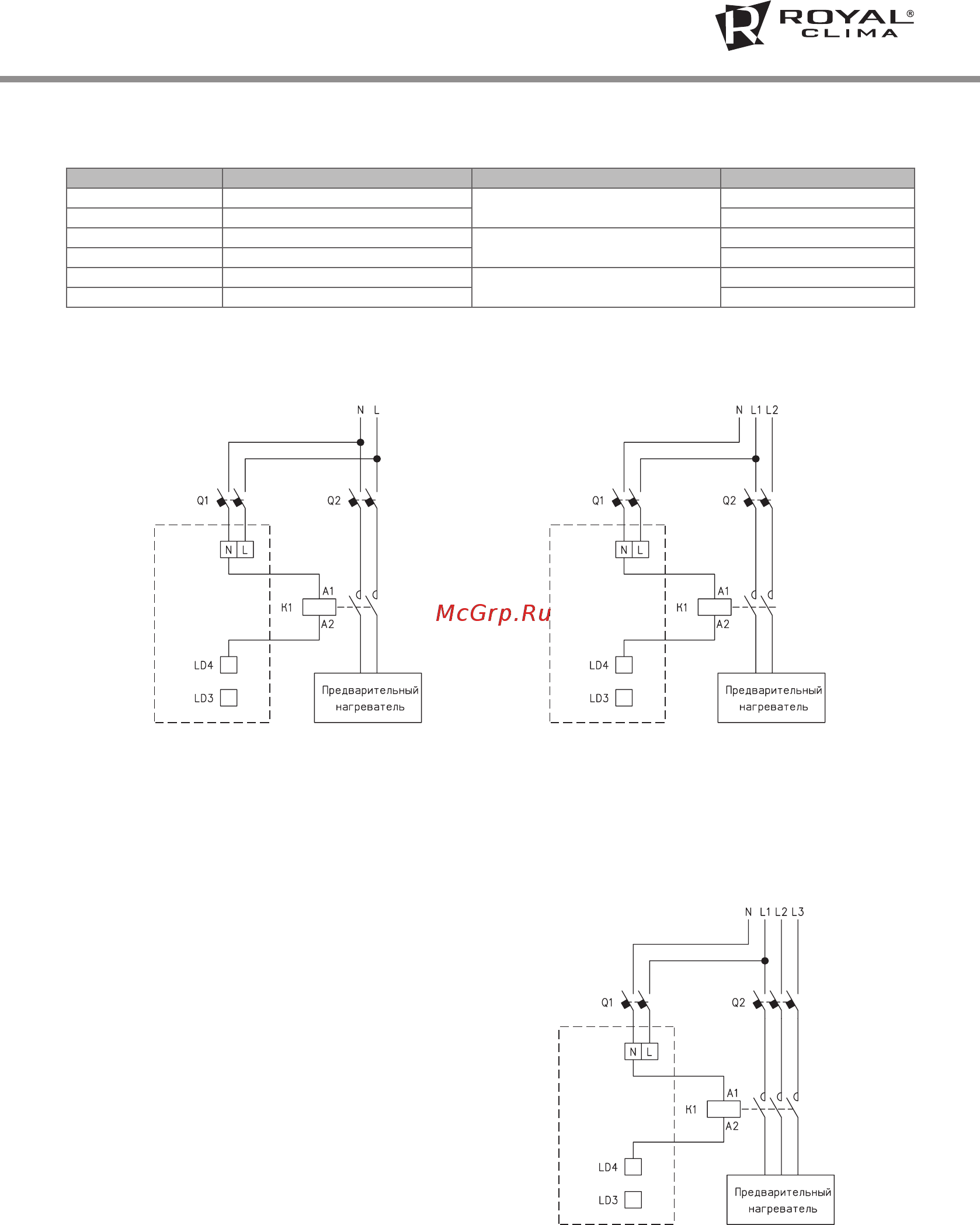

Схема подключения двухфазного

электронагревателя

Схема подключения однофазного

электронагревателя

Q1 — автомат защиты приточно-вытяжной установки

Q2 — автомат защиты ТЭН

K1 — контактор

Схема подключения трехфазного

электронагревателя

СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
