Логика работы внешних контактов:
• Внешний переключатель – при замыкании
данных клемм, установка начинает работать
на максимальной скорости;
• Байпас – при замыкании данных клемм, клапан
байпаса открывается, установка начинает
работать на максимальной скорости;
• Дифференциальное реле давления –
при замыкании данных клемм, установка
отключается;
• Выход сигнала ошибки – при входе установки
в режим аварии, контакты замыкаются
между собой;
• Выход сигнала работы – при включении
установки, контакты замыкаются между собой.
RCS-350-U, RCS-500-U, RCS-650-U, RCS-800-U

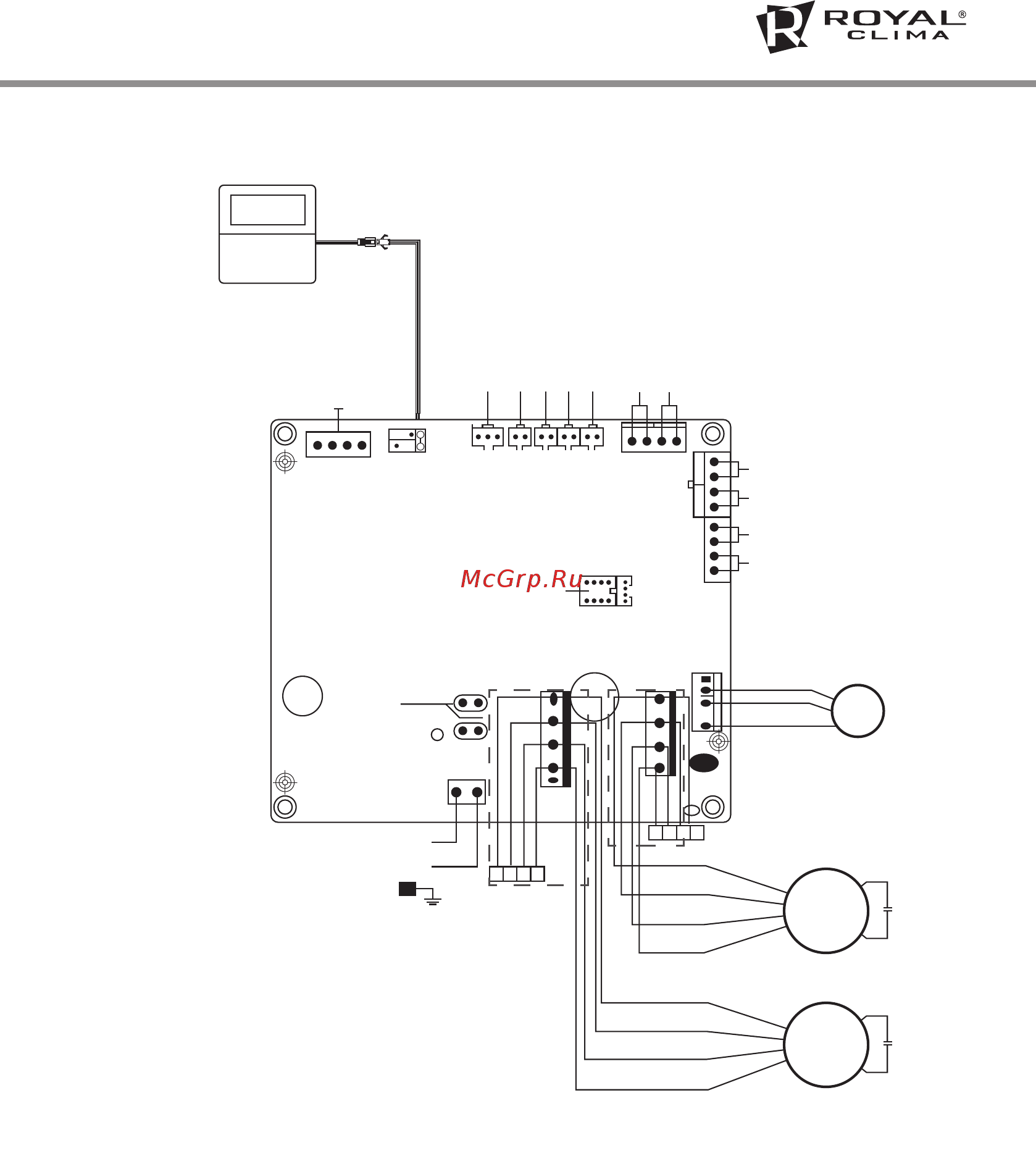

СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
Модели RCS-350-U, RCS-500-U, RCS-650-U и RCS-800-U
Пульт
управления
Соединение пульта
с кабелем, стандартная длина – 5 м
Порт RS485
Переключатель SW
Разъем подключения пульта***
Разъемы управления
основным /
предварительным
нагреванием
L
N
PE
Датчик CO
2
(опция)
Резервный переключатель
Переключатель байпаса
Вход сигнала пожарной
тревоги
Выход сигнала ошибки
Выход сигнала работы*
Байпас
Желтый
Желтый
Приточный
вентилятор
Вытяжной
вентилятор
Белый
Белый
Голубой
Черный
Черный
Желтый
Белый
Голубой
Черный
8 5 6 7
GM
M1
Внешний переключатель
SA**
FR(EA)**
OA**
RA**
3 2 1 4
M2
*Для подключения приводов заслонок,
ламп и прочих внешних элементов
**RA – температура вытяжного воздуха
**OA – температура наружного воздуха
**FR(EA) – температура удаляемого
воздуха
**SA – температура приточного
воздуха
*** Штекер кабеля подключается к
плате без последовательности
