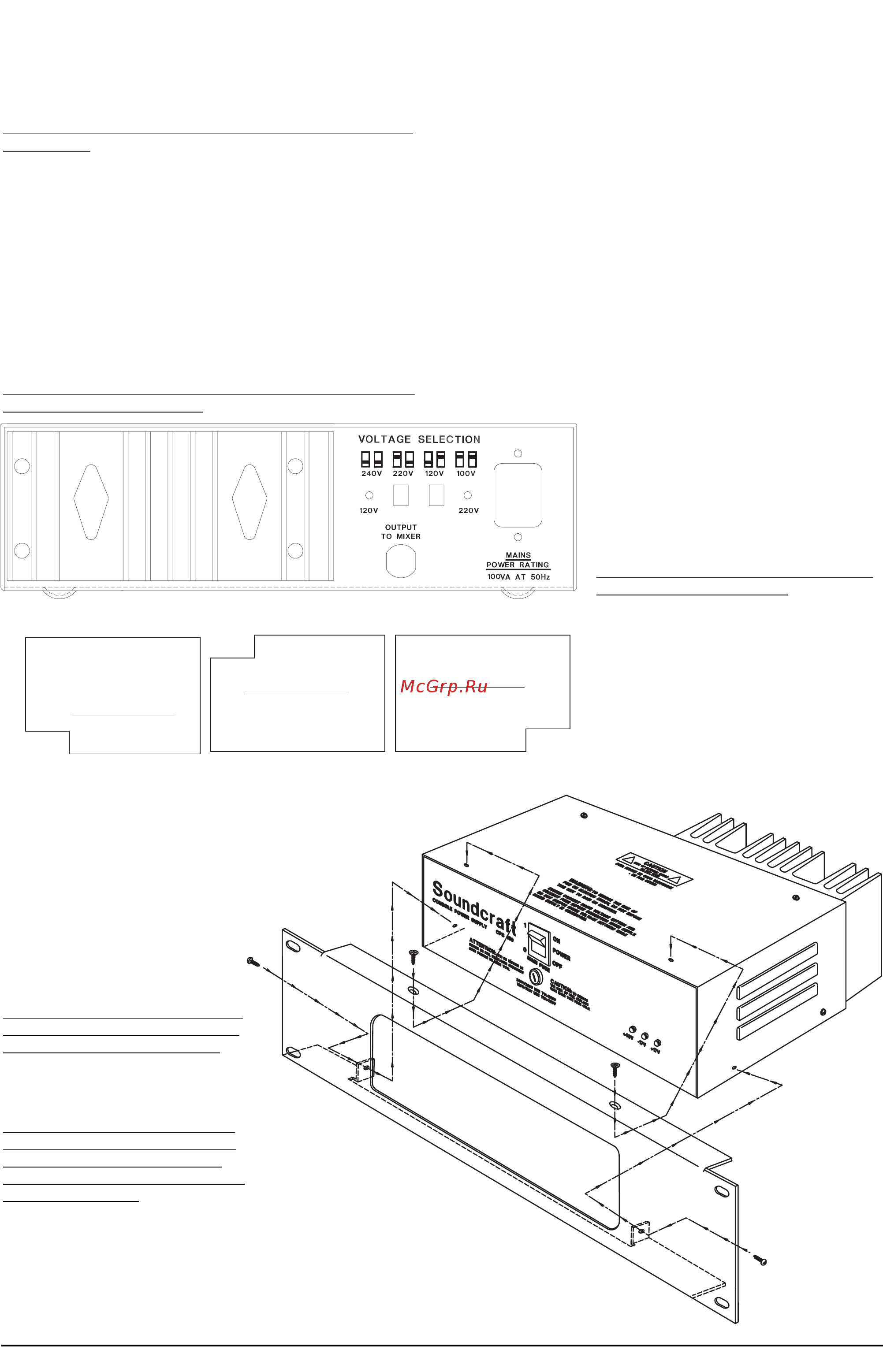

предусматривать определенное его удаление от остального электронного оборудования особенно несущего низкоуровне вые аудиосигналы В этих целях блок снабжен длинным 3 0 метра выходным кабелем Исходя из вышеизложенного мон таж в рэк является предпочтительным Выбор питающего напряжения Данный блок питания предназначен для работы в широком ди апазоне питающих напряжений выбираемых переключателя ми закрытыми специальной защитной панелью Надпись соот ветствующая вырезу в углу панели соответствует текущему ус тановленному напряжению питания Вентиляция Поток вентиляционного воздуха направляется из под блока пи тания со стороны пола или тыльной стороны рэка и распрост раняется над блоком питания вверх Остальное оборудование в рэке не выделяющее значительное количество тепла должно размещаться под блоком питания Рэковое оборудование тре бующее хорошей вентиляции типа усилителей мощности и других блоков питания должно размещаться на определенном расстоянии от СР5150 Принудительное охлаждение типа вен тиляторов в данной ситуации может быть нежелательно Перед сменой установки питающего напряжения отключайте блок от сети На тыльной панели блока имеются два переключателя VOLTAGE SELECTION Выбор напряжения осуществляется перемещени ем переключателей с помощью острия отвертки в необходимое положение соответствующее символам над переключателями Блок питания может работать в следующих диапазонах питаю щих напряжений Номинальное напряжение Диапазон изменения 240 216 264 220 198 242 120 115 108 132 100 Свободное размещение СР3150 может функционировать в произвольном положении без дополнительной вентиляции однако доступ к вентиляцион ным отверстиям должен быть всегда открыт Заземление 90 1Ю После установки переключателей VOLTAGE SELECTION вновь установите защитную панель ш асси КОнсоли заземляется через блок питания При монтаже CPS150 в рэк необходимо избегать возможных земляных пе тель в системе Земляные петли могут возникать при коммутации оборудования SS обработки сигнала с консолью и замыка нии их земли сигнала с шасси оборудо вания Земляная петля образуется при электрическом контакте шасси оборудо вания и шасси CPS150 через рэковое крепление Никогда не присоединяйте главную шину заземления к блоку CPS150 Защитная панель переключателей Установка в рэк Удалите 4 винта фиксирующих лицевую панель 240V UK AMERICAS ИАЗЯОЯиЗ 120V EUROPEAN Установите на CPS150 панель рэкового монтажа МП J 220V Закрепите панель рэкового монтажа двумя винтами сверху и по одному с каж дой стороны блока Замена предохранителя При некорректных номинале предо хранителя установке переключате лей напряжения сети или бросках сетевого напряжения предохрани тель на лицевой панели перегора ет и CPS150 перестает функциони ровать Установите переключатель ON OFF в положение OFF Проверь те и при необходимости замените предохранитель также проверьте правильность установки переклю чателей напряжения сети Во избежание возгорания прибора используйте предохранители толь ко соответствующего номинала При повторном перегорании пре дохранителя обратитесь в сервис ную службу Не снимайте защитный кожух при бора Не пытайтесь самостоятель но произвести ремонт Пользуйтесь услугами только квалифициро ванного персонала Установка Размещение Поскольку блок питания содержит большой мощный трансформатор во избежание наводок необходимо 12 Soundcraft RM105 Руководство пользователя
