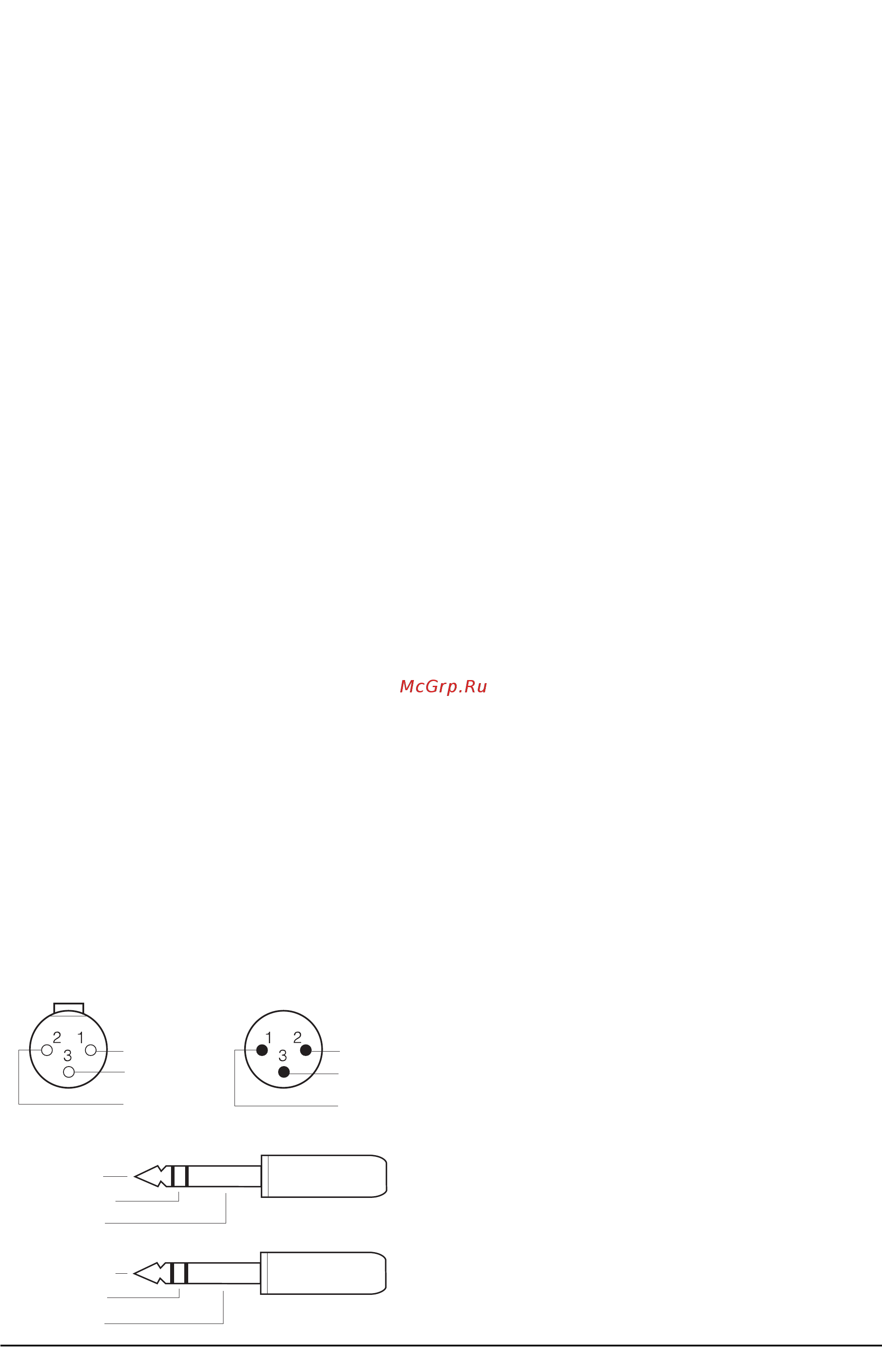

Чувствительность микрофонных входов находится в пределах от 20 dBu до 70 dBu при максимальном входном уровне 6 dBu Чувствительность линейного входа находится в пределах от 30 dBu до 6 dBu при максимальном входном уровне 26 dBu Чувствительность стереовходов и входов Telco находится в пределах от 10 dBu до 4 dBu при максимальном входном уровне 26 dBu Главные выходы консоли PGM AUX и MONO симметричные с номинальным уровнем 0 dBu при возможности установки уровня 10 dBV на выходе AUX внутренними перемычками Мак симальный выходной уровень равен 26 dBu на нагрузке 600 Ом Выход Telco минус один симметричный с номиналь ным уровнем 0 dBu и максимальным выходным уровнем 26 dBu на нагрузке 600 Ом Гарантийное обслуживание В приборе отсутствуют узлы доступные для ремонта пользова телем Снятие защитной панели нарушает гарантию Все техни ческое обслуживание должно производиться квалифицирован ным техническим персоналом сервисного центра По всем вопросам связанным с ремонтом или сервисным об служиванием микшерной консоли RM105 обращайтесь к пред ставителям фирмы Soundcraft компании А Т Trade Телефон для справок 095 242 5325 E mail info attrade ru Коммутация 1 Для устойчивой работы без помех все оборудование должно быть заземлено Центральной точкой выбирается шина зазем ления питания и все земли должны подключаться к ней звездой Рекомендуется отдельные провода заземления от каждой розетки подключать к центру звезды системы в целях безопасности работы с каждым прибором Стерео входной модуль Input 2 Remotes 15 контактный разъем D типа Контакты 1 7 14 Шасси Контакты 2 9 Старт транспорта 1 Контакты 3 10 Останов транспорта 1 Контакты 4 11 Старт транспорта 2 Контакты 5 12 Останов транспорта 2 Контакты 6 13 Вход 2 Правый Контакты 8 15 Вход 2 Левый Входной модуль Telco Remotes 15 контактный разъем D типа Контакт 1 Шасси Контакт 2 Divert п с Контакт 3 Divert п о Контакты 4 5 6 не подключены Контакты 9 10 Divert общий Контакт 8 Возврат разрыва Контакт 15 Посыл разрыва Контакты 14 Земля Контакт 11 не подключен Контакт 12 не подключен Контакт 13 не подключен Мастер модуль Внешние входы 15 контактный разъем D типа М Контакт 1 Шасси 2 Устанавливайте отдельные розетки для аудиооборудования и запитывайте их независимо от другого оборудования Контакт 2 Внешний вход 1 левый Контакт 3 Внешний вход 1 правый 3 Не располагайте распределители сетевого питания вблизи аудиооборудования чувствительного к электромагнитным по лям особенно магнитофонов Контакт 4 Внешний вход 2 левый Контакт 5 Внешний вход 2 правый Контакты 6 13 Земля Контакт 7 Внешний вход 3 левый Контакт 8 Внешний вход 3 правый Контакт 9 Внешний вход 1 левый Контакт 10 Внешний вход 1 правый Контакт 11 Внешний вход 2 левый Перед включением консоли RM 105 проверьте соответствие установки переключателей напряжения сети на блоке питания региону эксплуатации а также корректность типа и номинала предохранителя Не устанавливайте предохранителей другого типа это может привести к выходу прибора из строя и потере права на гарантийный ремонт Контакт 12 Внешний вход 2 правый Контакт 14 Внешний вход 4 левый Контакт 15 Внешний вход 4 правый Распайка аудиокабелей Контакт 1 С Room Mute 1 общий В RM105 используются несколько типов аудиоразъемов 3 контактные XLR 1 4 3 контактные джеки и разъемы D типа Контакт 2 С Room Mute 1 n o Контакт 3 С Room Mute 2 общий Контакт 4 С Room Mute 2 n o Контакт 5 не подключен Контакт 6 не подключен Контакт 7 не подключен Контакт 8 не подключен Контакт 9 не подключен 4 Подключайте все экранные оплетки кабелей и сигнальные земли к общей земле только в источнике Питание При работе с консолью всегда используйте соответствующий блок питания В случае ВМ105 используется блок питания СР3150 для конфигураций 8 12 и 20 входов Микрофонные и линейные входы Выходы PGM AUD MONO и C F Мастер модуль Remote 9 контактный разъем D типа Guest Н Р RevT B 9 контактный разъем D типа Наушники и контрольные мониторы ЛЕВЫЙ XU_____________ OEMJ 1л Разрыв посыл Земля шасси Контакт 2 Дополнительные наушники левый Земля Контакт 3 Дополнительные наушники левый Сигнал _________________ ПРАВЫЙ 1 ВОЗВРАТ ТГ Контакт 1 Контакт 4 Дополнительные наушники правый Земля Контакт 5 Дополнительные наушники правый Сигнал Контакт 6 Земля Контакт 7 Вход Reverse Тalkback Контакт 8 Сигнал управления Reverse Talkback Контакт 9 не подключен ЗЕМЛЯ 2 Soundcraft RM105 Руководство пользователя
