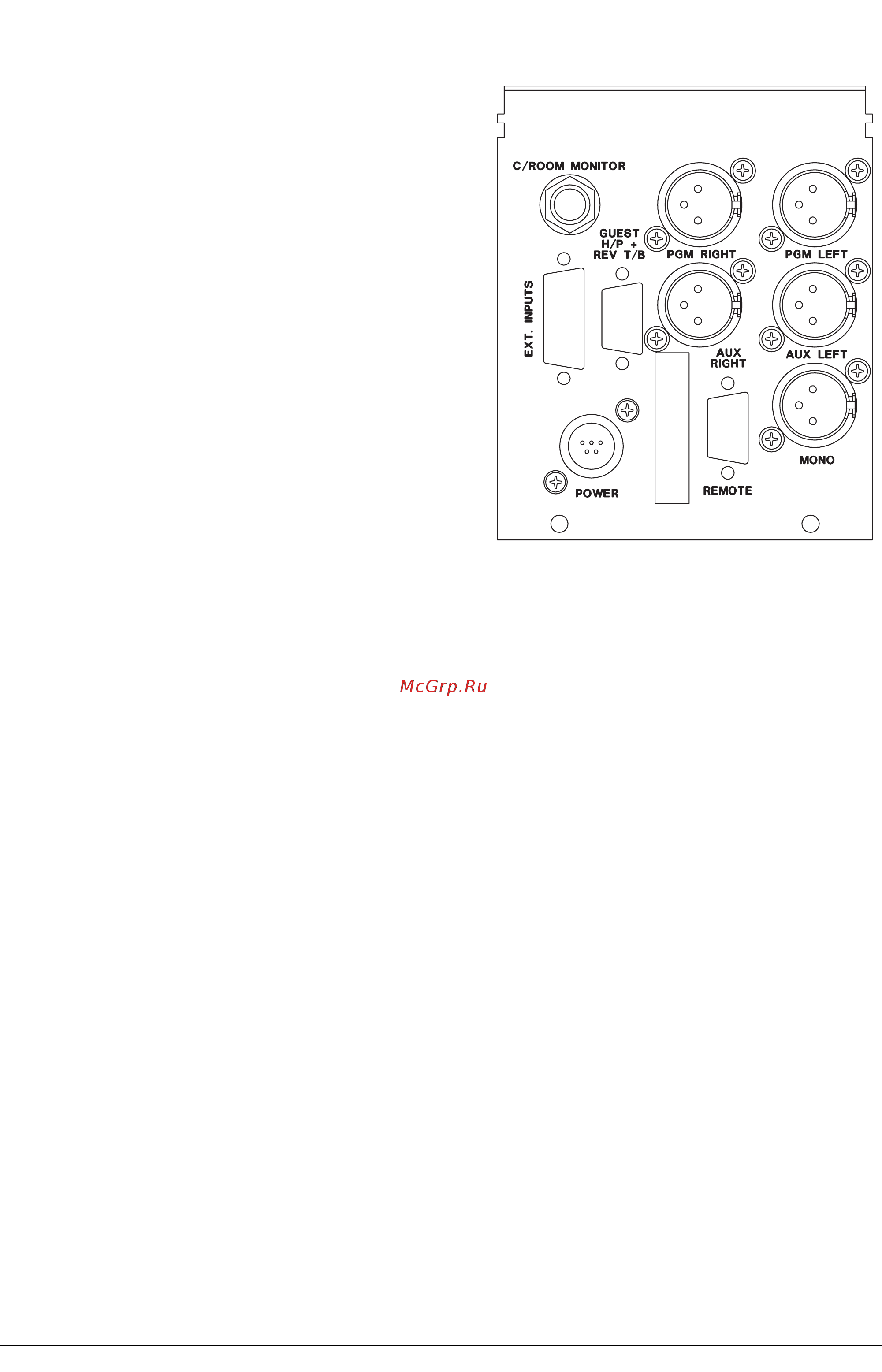

Главные выходы Мастер модуль содержит выходные усилители шин PGM и AUX плюс выход MONO питаемый от шин PGM или AUX при соответст вующей установке переключателей MONO OUTPUT SOURCE см далее Данные три выхода организованы на электронно симмет ричных разъемах XLR тыльной панели Выходные уровни имеют номинальные уровни 0 dBu но выходы AUX могут перестраиваться внутренними перемычками на уровень 10 dBV Возможна опциональная установка мастер фейдеров шин PGM и AUX Внешние входы Имеются 4 стерео внешних входа на 15 контактном разъеме D типа М Входы 1 и 2 электрически симметричны и имеют уровни 0 dBu а входы 3 и 4 несимметричны и имеют уровни 10 dBV Моно выход 1 Переключатели MONO OUTPUT SOURCE служат для выбора одной или обеих шин PGM и AUX в качестве источника для выхода MONO Вы бор источника индицируется встроенными светодиодами Мониторинг Для озвучивания контрольных мониторов Control Room а также выхо дов на дополнительные и дикторские наушники имеются селекторы источника Дополнительные наушники 2 Регулятор LEVEL устанавливает выходной уровень на стереовыходе Guest Headphones Обычно источником служит шина PGM 3 Обычно сигнал Сие подается на дикторские наушники и громкого воритель Сие Нажатие кнопки AUTO CUE направляет активный сигнал CUE на дополнительные наушники вместо обычного источника PGM Отжатие кнопки AUTO CUE восстанавливает начальный источник 4 Нажатие кнопки Т В направляет сигнал с шины Talkback непосредст венно на выход Guest Headphones вместо PGM обычно шина Talkback несет сигнал микрофона диктора через соответствующий вход Mic Line при установленной перемычке Talback Отжатие кнопки 1 восстанавливает сигнал PGM Контрольные мониторы Control Room 5 Три переключателя SOURCE SELECT обеспечивают выбор внешнего входа 1 шин PGM или AUX в качестве источника сигнала мониторов 6 Регулятор LEVEL устанавливает выходной уровень на стерео разъеме С Room Monitor тыльной панели Выходы несимметричны 7 Мониторы Control Room могут автоматически мьютироваться при включении локальных микрофонов и открытии соответствую щих фейдеров При этом загорается светодиод MUTE Аналогичный сигнал используется для активации реле связанного двумя изолированными контактами на 9 контактной розетке D типа REMOTE тыльной панели 8 Обычно сигнал Сие подается на дикторские наушники и громкоговоритель Сие Нажатие кнопки AUTO CUE направляет актив ный сигнал CUE на мониторы Control Room вместо обычного источника Отжатие кнопки AUTO CUE восстанавливает начальный источник Дикторские наушники 9 Шесть переключателей SOURCE SELECT обеспечивают выбор внешних входов 1 4 шин PGM или AUX в качестве источника сиг нала наушников 10 Регулятор LEVEL устанавливает уровень сигнала наушников 11 Выход на наушники на 3 контактном 1 4 джеке 12 Стандартный измеритель представлен парой VU индикаторов Переключатели METER SELECT обеспечивают выбор PGM AUX или MON С Room Monitor в качестве источника измерений Положение MON служит для мониторинга внешних входов при уста новке С Room Monitor При больших форматах консоли может устанавливаться дополнительная пара измерителей при этом одна пара измерителей все гда будет отображать уровень на выходе PGM Вход питания Входом питания консоли служит 5 контактный разъем POWER обеспечивающий подачу напряжений 17 В 17 В и 48 В Спецификации Общие Коэффициент нелинейных искажений 0 02 Взаимопроникновение каналов 75дБ 10 кГц PGM AUX и Mono Максимальный выходной уровень 26 dBu на нагрузке 600 Ом Выходное сопротивление 75 Ом 8 Soundcraft RM105 Руководство пользователя
