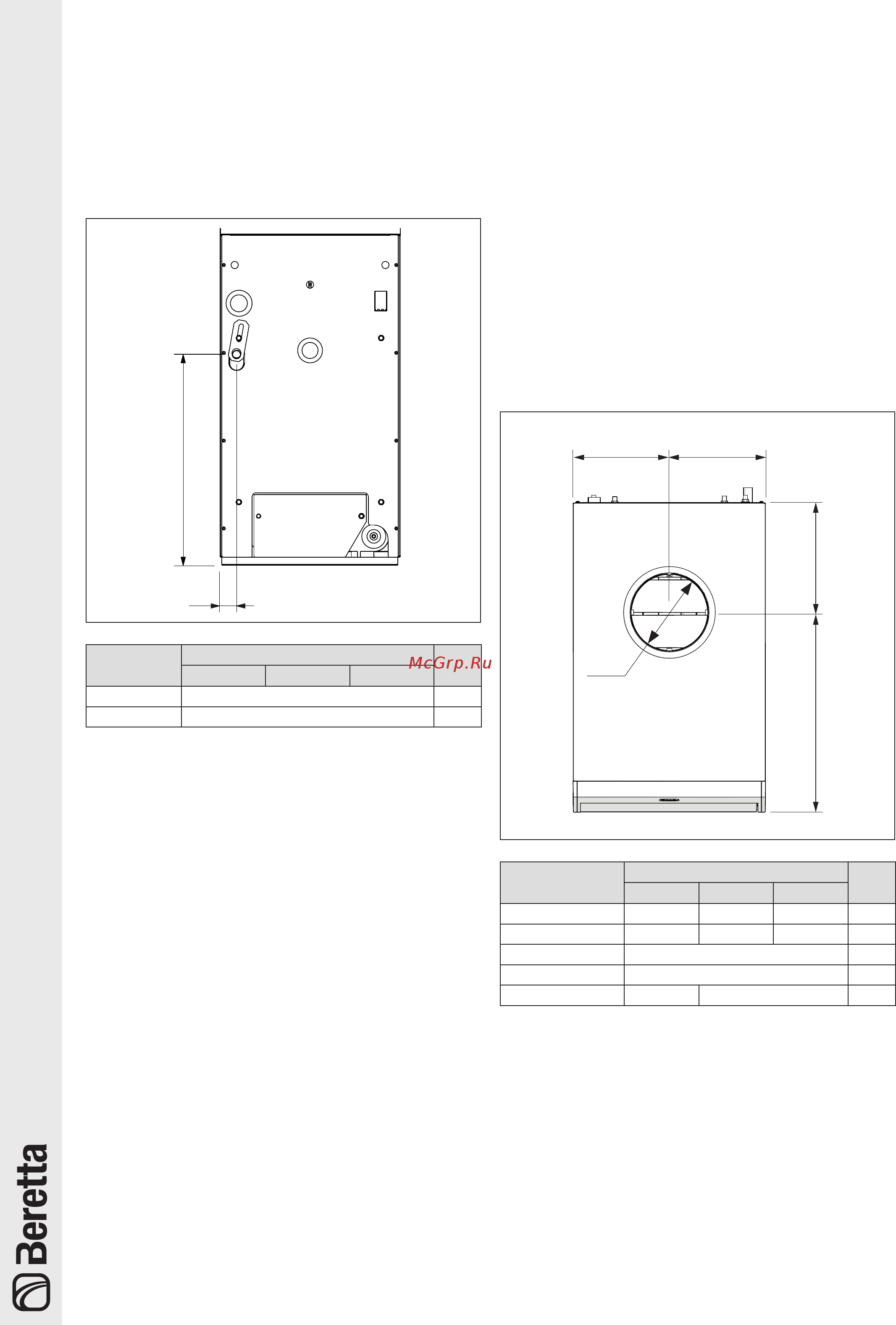

16
2.9 Collegamento gas
Il collegamento della caldaia
NOVELLA
all'alimentazione
del gas, sia metano, sia GPL, deve essere eseguito nel ri-
spetto delle Norme di installazione vigenti.
Prima di eseguire il collegamento è necessario assicurarsi
che:
- Il tipo di gas sia quello per il quale l'apparecchio è
predisposto
- Le tubazioni siano accuratamente pulite e prive di re-
sidui di lavorazione.
A
B
GAS
R 1/2"
UNI ISO 7/1
Descrizione
NOVELLA
61 E 70 E 78 E
A 525 mm
B 41 mm
È consigliata l'installazione di un filtro di dimensioni
adeguate.
b
L'impianto di alimentazione gas deve essere ade-
guato alla portata della caldaia e deve essere dotato
di tutti i dispositivi di sicurezza e di controllo previsti
dalle Norme Vigenti.
b
Ad installazione effettuata verificare che le giunzioni
eseguite siano a tenuta.
2.10 Scarico fumi ed aspirazione aria
comburente
Il condotto di scarico ed il raccordo alla canna fumaria de-
vono essere realizzati in conformità alle Norme, alla Legi-
slazione vigente ed ai regolamenti locali.
É obbligatorio l’uso di condotti rigidi, resistenti alla tempe-
ratura, alla condensa, alle sollecitazioni meccaniche e a
tenuta.
b
Le caldaie
NOVELLA
sono equipaggiate con un ter-
mostato fumi che, in caso di eventuali riflussi di pro-
dotti della combustione, interrompe tempestivamente
il funzionamento dell'apparecchio.
b
Per l'installazione del termostato fumi fare riferimento
alle istruzioni dell'accessorio antirefouleur (dispositi-
vo di evacuazione fumi) abbinato alla caldaia.
b
I modelli 61E ÷ 78E richiedono l'installazione obbliga-
toria dell'accessorio di "tiraggio" (antirefouleur) fornito
in dotazione in una scatola separata.
BA
DC
Ø int.
Descrizione
NOVELLA
61 E 70 E 78 E
A 257 298 342 mm
B 450 500 540 mm
C 225 mm
D 225 mm
Ø interno 182 202 mm
b
Il locale di installazione deve essere dotato di apertu-
re di aerazione adeguatamente dimensionate.
