24

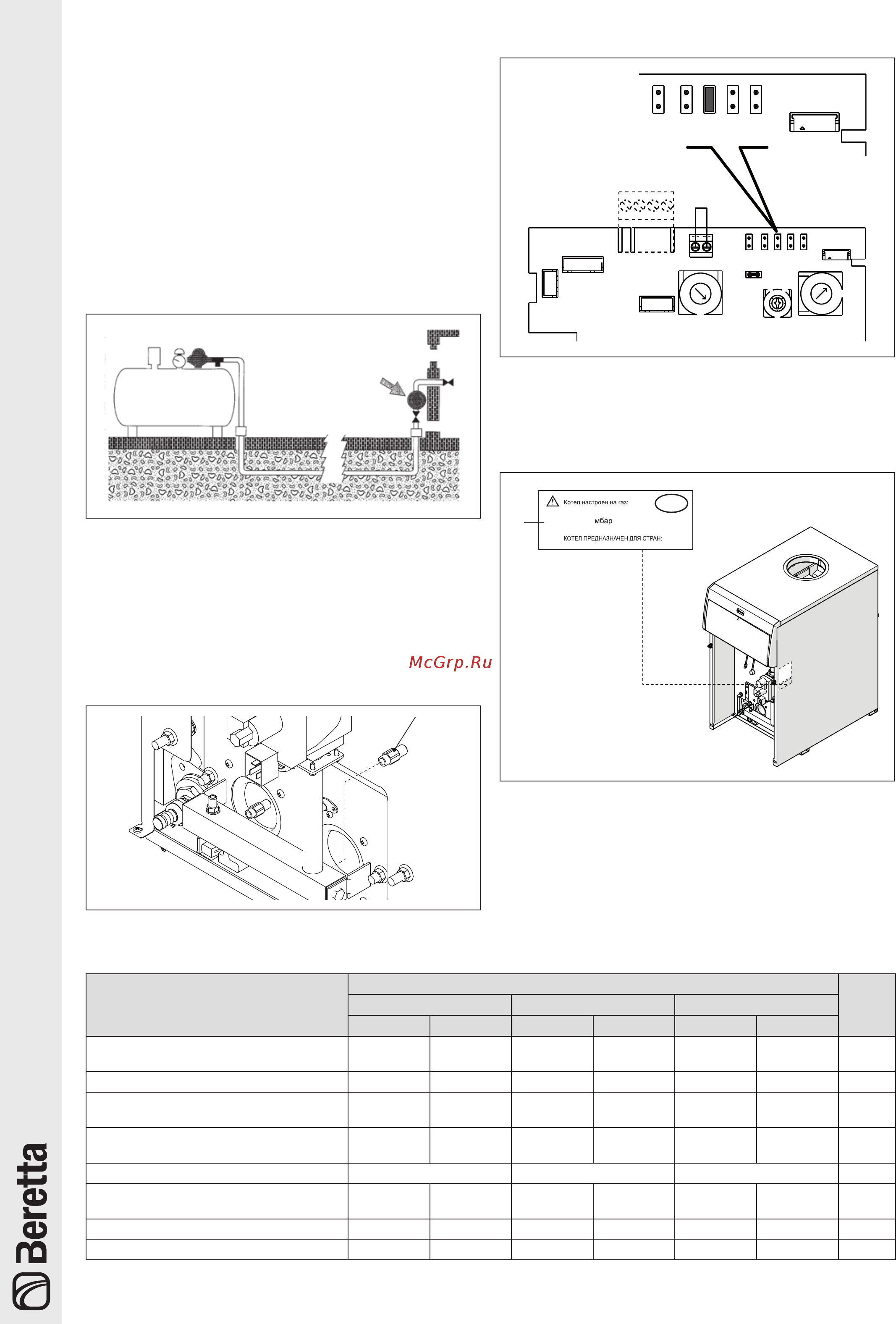

3.7 Trasformazione da un tipo di gas
all’altro
La trasformazione da un gas di una famiglia ad un gas di
un'altra famiglia può essere fatta facilmente anche a cal-
daia installata.
La caldaia viene fornita per il funzionamento a gas metano
(G20) secondo quanto indicato dalla targhetta prodotto.
Esiste la possibilità di trasformare la caldaia a gas propano
(G31) utilizzando l’apposito kit fornito a corredo.
PRESSIONE DI ALIMENTAZIONE
Verificare che il valore della pressione del gas di alimenta-
zione sia quello della tabella qui riportata ed eventualmen-
te agire sul regolatore di pressione installato sulla linea di
alimentazione gas G31 fino ad ottenere tale valore.
SOSTITUZIONE DEGLI UGELLI
Per lo smontaggio riferirsi alle istruzioni indicate di seguito:
- Togliere l’alimentazione elettrica alla caldaia e chiu-
dere il rubinetto del gas
- Rimuovere il pannello anteriore
- Svitare gli ugelli (A) del bruciatore e sostituirli con
quelli per gas G31 forniti a corredo, utilizzando anche
le guarnizioni in alluminio.
A
- Accedere alla scheda di caldaia (vedere paragrafo
"Collegamenti elettrici") e inserire il jumper JP3
JP1
JP2
JP3
JP4
JP5
JP6
CN8
CN7
CN6
CN5
CN12
1
CN13
P1
P2
P3
JP1
JP2
JP3
JP4
JP5
CN12
1
- Regolare la caldaia secondo quanto descritto nel pa-
ragrafo “REGOLAZIONI”.
Etichettatura
- Applicare l’adesivo G31 nella parte interna della pan-
nellatura sovrapponendolo a quello per gas G20 (1)
RU
cod. 20052680_E0
G31: 37
RU
1
b
La trasformazione deve essere eseguita solo da per-
sonale qualificato.
b
Al termine della trasformazione, applicare la nuova
targhetta di identificazione contenuta nel kit.
Parametri
NOVELLA
61 E 70 E 78 E
G20 G31 G20 G31 G20 G31
Indice di Wobbe inferiore (a 15°C-
1013 mbar)
45,7 71 45,7 71 45,7 71 MJ/m
3
Pressione nominale di alimentazione 20 37 20 37 20 37 mbar
Pressione minima di alimentazione
per raggiungere la potenza massima
13 - 13 - 13 - mbar
Pressione minima di alimentazione
per raggiungere la potenza minima
10 - 10 - 10 - mbar
Numero ugelli bruciatore principale 2 2 2 n°
Diametro ugelli bruciatore principale 4,7
Ø 2,70L
(Ø 3,20x5)
5,1
Ø 2,95L
(Ø 3,40x7)
5,4
Ø 3,10L
(Ø 3,50x7)
Ø mm
Pressione massima ugelli 13,3 34 13,3 31,8 13,3 31,6 mbar
Pressione minima ugelli 6,4 19 6,4 19,2 6,4 20 mbar
